Voyant d'alerte et buzzer absent

Bonjour à tous je viens d'acheter un bateau qui possède un yanmar 4 gh4 avec un tableau de commande modèle b.
Je n'ai aucun voyant d'alerte qui s'allume sur le tableau de tableau de bord le buzzer est lui aussi inactif.
Cependant le moteur démarre correctement l'éclairage et les écrans aiguilles fonctionnent correctement (jauge carburant au 1 m et contour).le fusible est ok .
Je suis un peu novice côté électricité de plus je n'ai pas le plan électrique du branchement ...quelqu'un pourrait t il orienté mes recherches s'il vous plaît.
Merci d'avance

L'équipage
#Électricite
delwassdelwass
1j
bil56bil56
1j1j

d'abord c'est 4JH

et quelle version ? E, AE, TE, HTE, .........

MamitaMamita
1j

Salut,
Comme le dit Bil56, quelle version ?
En principe , tu devrais trouver ici pages (259 & 260 /316), le schéma électrique de ton tableau de bord "B", mais c'est en Anglais ...
www.sextan.com[...]JHE.pdf

"...Je n'ai aucun voyant d'alerte qui s'allume sur le tableau de tableau de bord le buzzer est lui aussi inactif. Cependant le moteur démarre correctement l'éclairage et les écrans aiguilles fonctionnent correctement (jauge carburant au 1 m et contour).le fusible est ok...".
A mon avis, sur ce modèle, je pense que c'est le procédé normal de fonctionnement: il me semble qu'il faut passer par la fonction "bouton test" pour vérifier les alarmes.
Autrement, quand on met le contact, on devrait avoir le voyant alarme huile qui s'allume et qui actionne le buzzer.
Mamita

delwass:Bonjour merci pour ton retour je n'ai pas de bouton test sur mon tableau de commande. Il me semblait qu'en mettant juste le contact les voyants et le buzzer se mettent en fonctionnement jusqu à la mise en marche du moteur·le 14 juil. 18:59
Mamita:Re, Comme on ne sait toujours pas le type de 4JH, on ne ne connaît pas non plus sonTableau de Bord .Une photo de ton TdB aiderait... ·le 15 juil. 14:08
delwass:Bonjour ah mince désolé je pensais avoir spécifié dans mon retour, j'ai un moteur yanmar 4jh4 AE le type de tableau c'est je suis pas sur place je ferai une photo plus tard merci d'avance·le 15 juil. 16:04
delwass:Type de tableau B·le 15 juil. 16:05
delwass:Pour t'aider c'est celui qui a la jauge et Laura maître à gauche les voyants sont alignés au-dessus du contour·le 15 juil. 16:06
Ajouter un commentairePublier
MamitaMamita
14h

Re,

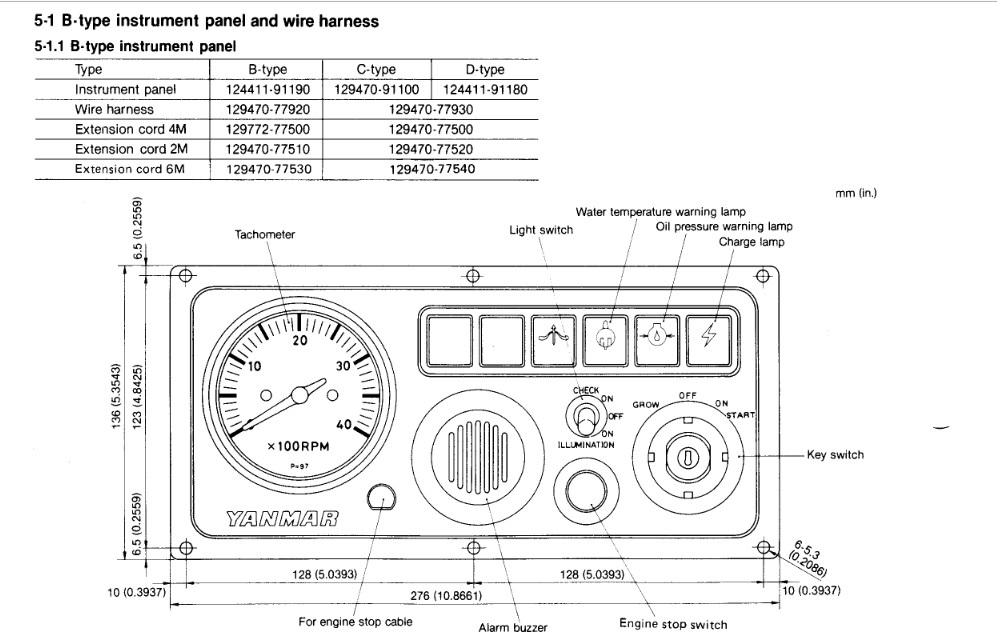

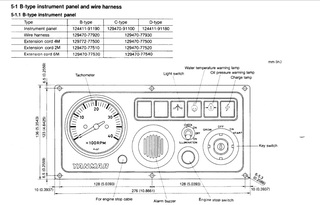

Celui ci ? avec l'horamétre a gauche...

delwass:Non ça ne ressemble pas à ça.Horametre et jauge a gauche ,compte tours à droite,voyant au dessus compte tours...·le 15 juil. 20:07
delwass:Mes excuses jauge et horametre indépendant ·le 15 juil. 20:14
Ajouter un commentairePublier
delwassdelwass
11h

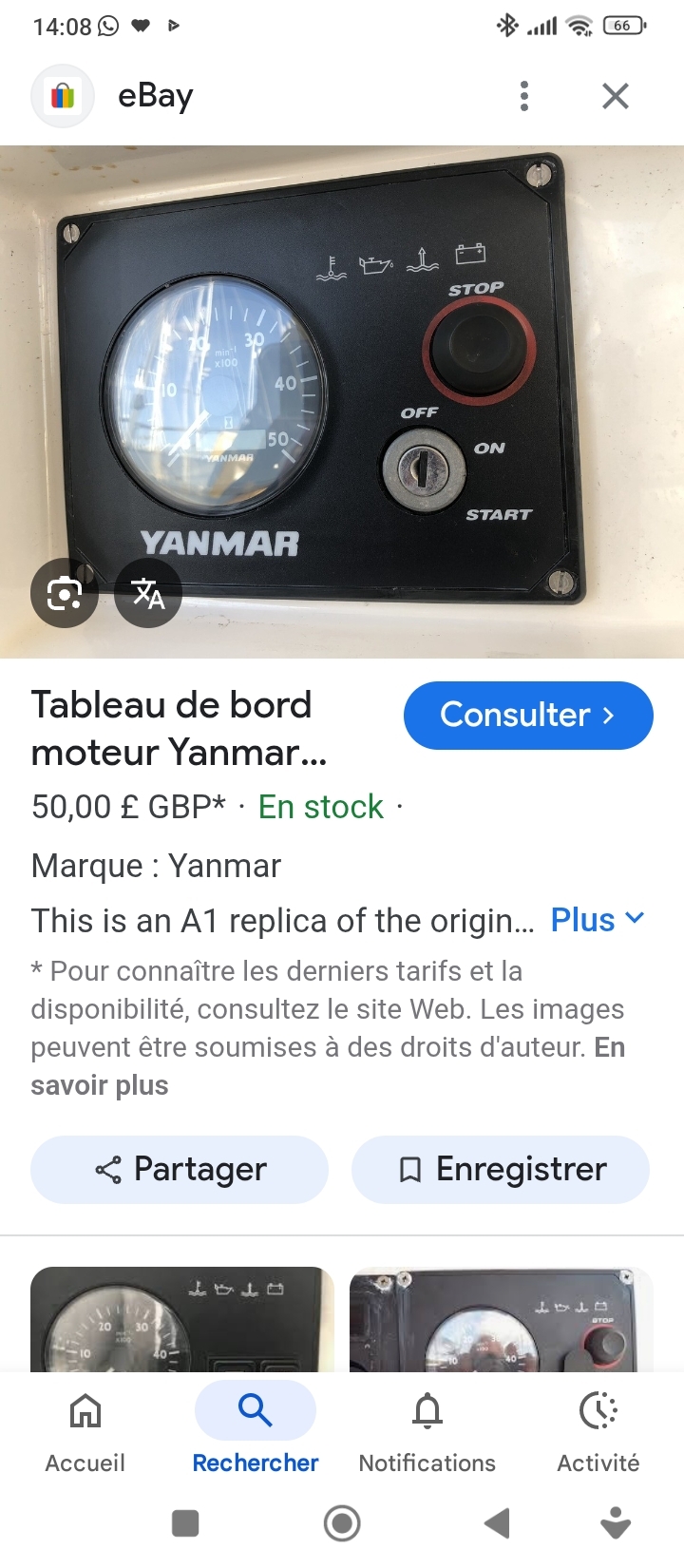

C est celui la

MamitaMamita
10h

Re,
Bon, d’après ce que tu décris et vu la photo du TdB, en effet a la mise sous contact du moteur sans le démarrer, les voyants "tension batterie" et " Pression huile " devraient s'allumer et faire buzzer (pour l'huile)...
Nota : Tu écris que tu as vérifié le fusible; on a déjà vu ici, que le fusible de 30A pouvait être bon (OK), mais dans certains montages de schémas, le porte fusible avec des griffes faisait des mauvais contacts: c'est a regarder...
Mamita

delwassdelwass
2h

Salut mamita merci je vais regarder ça demain
