Test de VHF : VSWR à 1.01 ?? Mesure suspecte ??

C'est quoi comme Ros mètre ? il est prévu pour la fréquence que tu mesure ?

ce n'est pas possible de mesurer sur un portable comme cela comme déjà expliquer les portables n'ont pas d'antenne calé sur la fréquence en effet à la sortie de ton portable ce n'est qu'un morceau de ton antenne !
une autre partie est à l’intérieure du portable ! donc ta mesure n'est pas correcte !
de plus c'est la main et le corps de l'utilisateur qui fait aussi une partie de la masse de l'antenne
on utilise une charge fictive de 50 ohms pour étalonner l'appareil et vérifier les puissances.

bref voila ! regarde déjà ton matériel pour vérifié si il travail bien à 156 Mhz !

Bonjour,
Peut-être idiot comme question, mais tu as bien un appareil adapté à la mesure des fréquences VHF marines,soit 156/162 mHz?
(Autrement dit, pas un truc pour les CB)

Pour ce prix, pourquoi ne pas avoir directement acheté un VNA connectable sur ordi ?

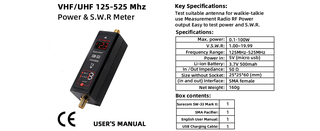

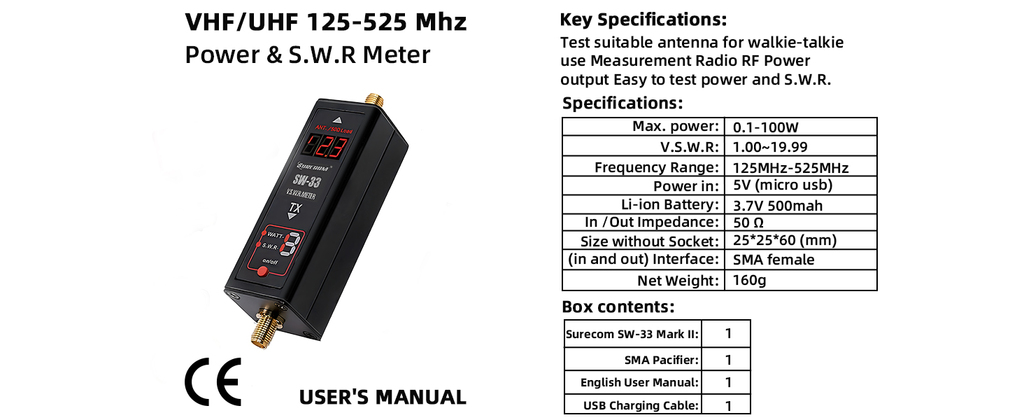

Ce n'est pas un TOS mais un VSWR meter. Les charges fictives (dummy load) sont limitées en puissance. La plage de fréquence est VHF-UHF, donc valable pour la VHF marine.
Notes que si tu veux mesurer une antenne, il faut aussi tenir le boîtier, pour qu'il y ait une masse. Sinon la mesure est fausse ou impossible.

Bonjour.
Les variations de tos sont normales sur différents canaux. La plage de fréquence en émission ne monte pas à 162 Mhz. Sur les canaux duplex, c'est la réception qui est sur ces fréquences, l'émission est pour les stations à terre et le tos n'a pas d'importance. Pour le portable bien vérifier la jonction tx- tosmètre. Certains portables n'ont pas de connecteur coaxial et le branchement est impossible. Si ton antenne fonctionne avec le fixe, c'est bon.
JC

La puissance à l’antenne est vraisemblablement plutôt inférieure à 15 W

Prenons l’hypothèse que tu as :

• 22 W en sortie de ta VHF,
• 25 m de coaxial,
• Le coaxial est très probablement du RG213.
• Une atténuation de 1,67 dB (pour 25m)

Le donne les atténuations pour 100 m à différentes fréquences.

Prenons une valeur correspondant à 150 MHz (environ la bande marine) pour 100 m soit 7dB -> 25m = 1,67dB.

Pout​=Pin​×10−10dB​

Dans ton cas :

Puissance initiale : 22 W

Atténuation : 1,75 dB

P=22×10−1,7510 = 22×10−0,175 ≈ 22×0,667 ≈ 14,67 W

La puissance après une atténuation de 1,75 dB est d’environ 14,67 watts.

En fait, en y repensant, t'as moyen de mesurer la perte de ton coax avec ton ROS mètre :

Tu montes en tête de mat, tu débranches l'antenne du coax, tu redescends et tu mets la VHF en Lo C'est super important sinon en Hi tu risques de cramer l'ampli. Tu mesures le ROS au ROSmètre et la perte dans ton coax va être :

Perte dB = 0.5 x 10 x 0.5 * Log [(ROS - 1) / (ROS + 1)] = 2.5 * Log [(ROS - 1) / (ROS + 1)]

Plus le ROS est élevé, mieux c'est, tu vas trouver une valeur négative, si tu trouves entre - 3dB et 0dB de perte à priori le coax est pas trop mal. Si tu trouves style -10 dB, le coax est le coupable...

Tu remontes immédiatement rebrancher l'antenne....

Wow les gars j'ai l'impression de parler à des ingés de SpaceX ;-) ;-)

Clairement ma mesure de 1.01 me paraît beaucoup trop parfaite et donc votre explication Panoramix et Kerorgan me semble plausible. Genre mon antenne est tellement pourrite que l'appareil croit qu'elle est nickel.
Je sens venir le remplacement de l'antenne et du câble avant l'été. Ce n'est pas ruineux par rapport à d'autres dépenses, mais quelle corvée :-)
