Support orientable panneau solaire

Bonjour,
J’aimerais savoir si quelqu’un a déjà utilisé un diabolo souple type pied de mât de planche à voile comme support orientable pour un panneau solaire de 120 W (100 x 50 cm).
Merci d’avance
Jean-Philippe

L'équipage
#support#panneau#solaire#orientable#diabolo
HipaziaHipazia
3j
HerverHerver
3j3j

Bonjour
C'est ce qui se fait sur 99% des mini 6.50, et ça fonctionne très bien.
Dans votre cas, le cadre est plutot lourd. Il pourrait être allégé. la rotule avec diabolo est souvent associée à un système de bouts permettant de garder le panneau orienté. Voir les photos un peu partout sur le net et sur 'histoiredeshalfs' par exemple.

Hipazia:Merci pour l’info. ·le 22 sept. 08:01
Ajouter un commentairePublier
alcatordaalcatorda
3j

J’ai ça au lieu du diabolo de planche à voile

www.amazon.fr[...]TN9U4Z0

Hipazia:Merci beaucoup pour le lien.Cela me semble très rigide. Peut-on quand même orienter le panneau à 45 degrés avec ce système ?·le 22 sept. 08:03
alcatorda:Oui , mais la durée de vie est d’environ 2 ans car ça résiste mal au UV. ·le 22 sept. 08:48
Hipazia:Ok, merci ·le 22 sept. 10:04
Ajouter un commentairePublier
FransoiFransoi
3j

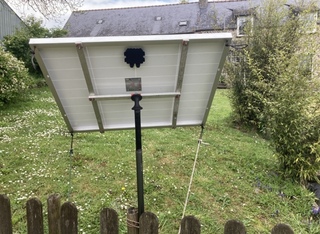

Il y a plusieurs discussions sur ce sujet, j'avais mis quelques photos de mon installation:

Hipazia:Merci pour le lien, intéressant !·le 22 sept. 08:11
Ajouter un commentairePublier
Chtit LumaChtit Luma
3j

Pour profiter de l'orientation variable, il faut être tout le temps en train d'ajuster?
Au port pour suivre la course du soleil toute la journée ?
En naviguant, chaque fois qu'on change de cap?
Toute l'année pour suivre la hauteur du soleil?
Au près pour compenser la gîte?
J'déconne mais le jeu en vaut-il la chandelle?

Fransoi:Oui, cela fait une nette différence de pouvoir ajuster le panneau, et il n'est pas nécessaire d'être très précis.Avec un panneau à plat, à nos latitudes (45° environ), en mi-journée au printemps ou à l'automne, on perd 30% du rayonnement, et nettement plus le matin et le soir. Avec un panneau orientable on capte quasiment tout le rayonnment, un écart de 20° dans l'orientation du panneau ne fait perdre qu'environ 7% du rayonnement, on n'a donc pas besoin d'ajuster en permanence. Mais oui, j'ajuste mon panneau à chaque empannage ou virement de bord (sauf quand j'oublie ;-)·le 22 sept. 11:00
Now:On gagne beaucoup à orienter au lever et au coucher du soleil. Mais bien sur on est pas tout le temps en train de bouger les panneaux. Des fois, au mouillage, je m'amuse à orienter le panneau avant d'aller me coucher pour être bien positionné dés le levé du soleil en fonction de l'évitage estimée . parfois ça marche et parfois je me lève et je trouve les panneau dos au soleil 😁🤣·le 22 sept. 14:32
Ajouter un commentairePublier
tonic56tonic56
3j

Le diabolo de pied de mat de planche à voile est trop rigide.
J'ai utilisé un diabolo de stick de barre, ça marche très bien.
Il faut impérativement que ce soit de l'inox sinon cela va rapidement laisser des traces de rouille.
Sinon, il y a celà qui devrait fonctionner .shop.hpceurope.com[...]YSS.pdf
(en M8 par exemple).
C'est de l'inox A2, mais avec un peu de vernis ou peinture dessus cela devrait limiter l'oxydation.
Bon bricolage.

Hipazia:Merci pour le retour et le lien.Le diabolo de stick risque d'être êun peu léger car le panneau fait environ 8 kg, mais à vérifier.·le 22 sept. 18:01
FredericL:Sinon un diabolo Nautix. ·le 22 sept. 18:12
Fransoi:J'utilise un diabolo de type "jonc", utilisé plutôt sur les planches de slalom, et que je trouvais beaucoup trop raide pour ma planche de vague. Je l'ai recyclé sous le panneau et il est largement assez souple, le panneau peut s'incliner avec très peu d'efforts jusqu'à 90° de sa position de repos. Un diabolo en caoutchouc classique, plus souple, conviendra également sans problème.·le 22 sept. 19:30
jihesse:aucun problème de rigidité avec un diabolo de planche ! et je n'ai qu'un petit panneau ...·le 23 sept. 10:07
Ajouter un commentairePublier
Jolly.rodjerJolly.rodjer
2j

Il y a des diabolos nautix souple qui vont bien .

www.side-shore.com[...]-nautix

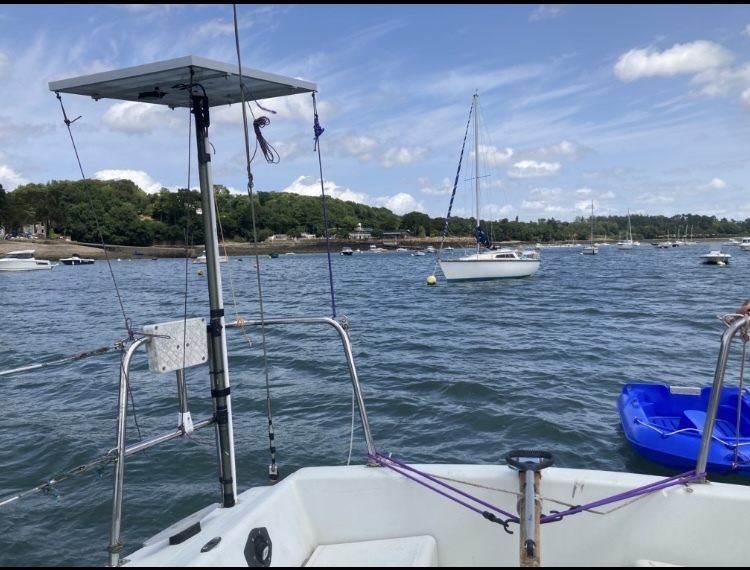

En photo mon système de fixation : Des tubes alu boulonné dans la structure du panneau rigide .
D’autres systèmes existent

SkiffeurSkiffeur
1j

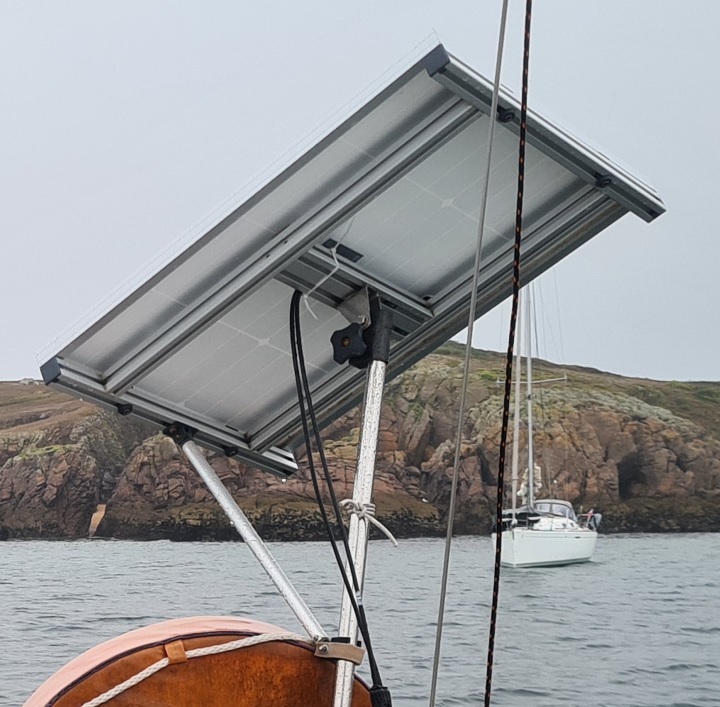

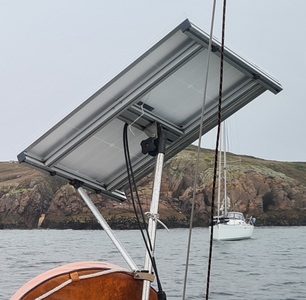

Une molette de serrage pour la rotation et une jambe de force à glisser pour l'angle.
Ultra rapide à régler, pas de diabolo, pas de bouts.
Validé sur plusieurs saisons avec un 55 watts.

alcatordaalcatorda
21h

L’avantage du sytème ”bout de ficelles" est que tu peux le faire à partir du cockpit sans faire l’acrobate debout à l’arrière.

a_guya_guy
20h

Perso j'ai installé un support sur balcon UNIFIX 50.2 WB et j'en suis ravi.
en nav il vient à l’intérieur à presque 90 ° (réglable) ou à l'opposé si long bord et batterie besoin de charge ,en escale orientation direction du soleil ,et au port ben ça dépens si 220 v dispos ou pas !
Bon matos en inox fournis avec toute la visserie et isolent .
il existe plusieurs modèles suivant la taille du panneau !

uniteck.fr[...]balcon/

euh même si c'est Français j'ai pas d'action ni de ristourne sur ce matos (et c'est bien dommage!) ;=)

Jolly.rodjer:👍Au départ je comptais partir la dessus . Le petit modèle orientable et inclinable est top . Seul le prix et le besoin de place pour le bbq m’ont fait opter pour le diabolo de PAV·le 24 sept. 08:51
a_guy:Je peux te fournir une recette de ceviche ! ;=)·le 24 sept. 09:13

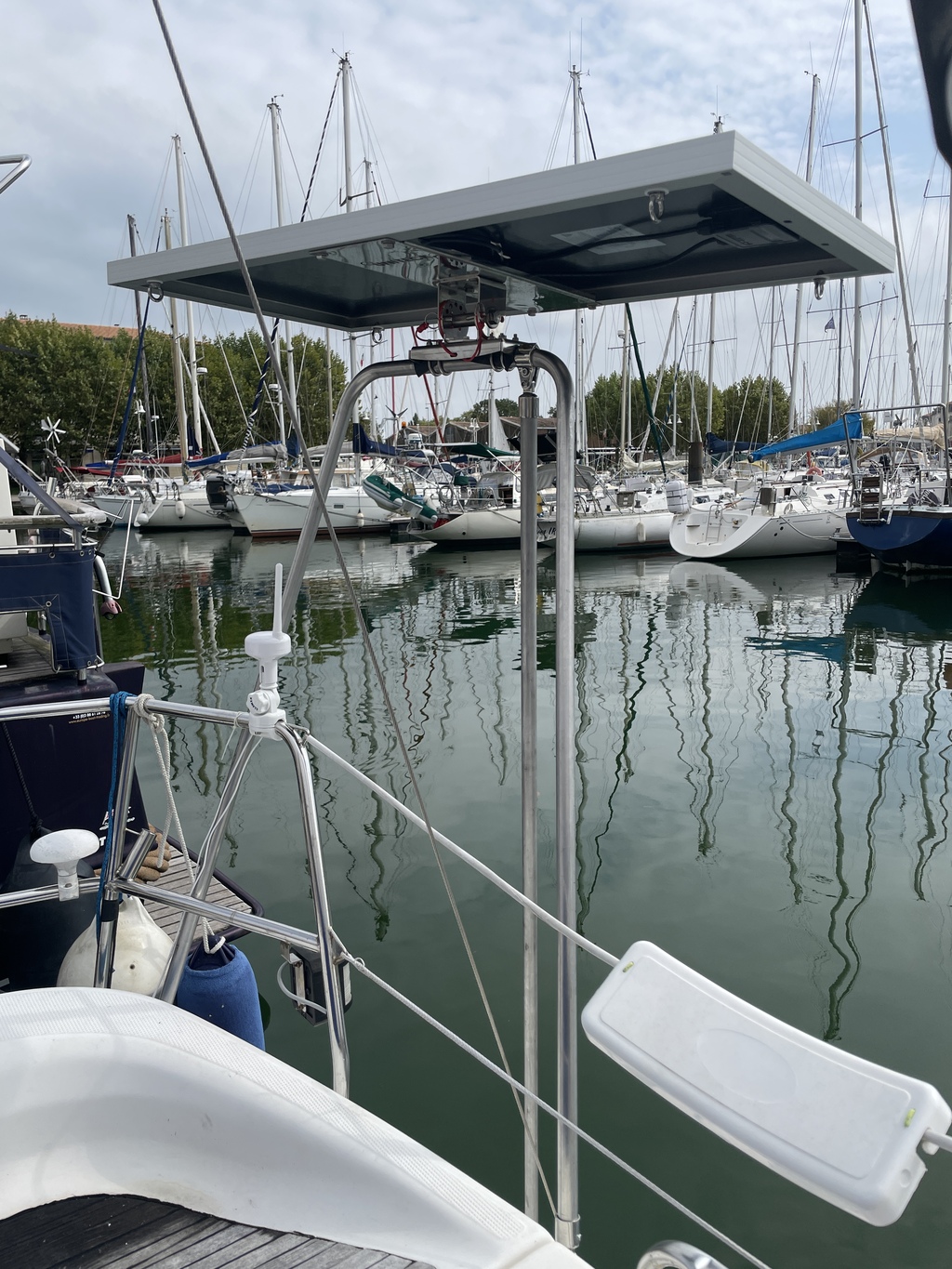

Hipazia:Comme montré sur ma photo, j’ai ce type de support (Unifix 100) sur un panneau de 120w mais c’est beaucoup trop souple et nécessite de maintenir le panneau pour l’empêcher de vibrer.Par ailleurs l’inclinaison ne peut se faire que sur un axe, d’où la solution du diabolo envisagée.·le 24 sept. 09:16
a_guy:Oui j'ai vu sur le mien (55w) je ne l'ai pas monter en position central et directement sur le balcon ce qui lui permet de l’orienté sur deux axes et d’être moins sensible au vent en nav (j'ai un bateau léger).Mais chacun gère avec ses contraires.·le 24 sept. 10:32
Ajouter un commentairePublier
