Recherche propriétaire ancre Spade ou Delta

Hello, tout le monde,

Y aurait-il un heureux propriétaire d'une ancre Spade ou Delta de 10kg (ou poids correspondant à un bateau de 8,40m pour 3,7T), dans la région bordelaise, bassin d'Arcachon etc ?
Si oui serait-il ok pour que j'en prenne les mesures? Je souhaite m'en fabriquer une. Je sais que les plans sont dispos sur le site d'un des deux fabricants, mais il y manque certaines infos

Par avance merci 😊😊😊

(Voyant venir les remarques zzzzacerbes sur la question, j'anticipe :
- Contacté sur le sujet, mon assureur est très clair : aucun souci pour utiliser une ancre non-issue du commerce.
- Je suis soudeur et métallier, alors oui, je sais exactementce que je fais 😉😉😉 )

L'équipage
#ancre#mesures
SylCaSylCa
01 juin 2025
Jolly.rodjerJolly.rodjer
01 juin 2025

Bonsoir
Tant qu’à s’ensuiquiner à faire une copie d’ancre autant partir sur la meilleure c’est à dire la spade même si ça doit être plus difficile : verge creuse et forme concave .
Bonne réalisation !

SylCa:Certes oui! Merci 😊·le 01 juin 23:23
matelot@19001:Entre la verge creuse dont on ne sait rien et le plomb coulé dans la pointe dont on ne connaît pas la masse, ça semble une aventure.·le 01 juin 23:37
SylCa:Concernant la verge creuse,, effectivement c'est obscure mais contournable. Pour ce qui est du plomb coulé, il suffit de calculer au plus près le poids d'acier utilisé, de le deduire du poids total de l'ancre pour avoir le poids du plomb. Pour ce qui est de le couler, le plomb se font aisément, moyennant quelques précautions de sécurité.·le 01 juin 23:43
CetJcL:Bonjour,J'ai depuis 1998 une Spade 15kg pour mon Sunshine. A cette époque là vergé était pleine et l'ajout de plomb n'était pas utilisé. Et bien, elle a toujours tenu. Alors, est-ce utile d'avoir la configuration 2025?Jean-Charles ·le 02 juin 07:05
SylCa:Bonjour, merci pour ce message! Effectivement, la question est intéressante, d'autant que la simplification de la verge était envisagée, car ne pouvant pas demander à un propriétaire de découper son ancre 😁L'équilibre de l'ensemble doit être modifié, mais peut-être par l'usage de tôle plus épaisse pour la pelle?·le 02 juin 08:47
Ajouter un commentairePublier
matelot@19001matelot@19001
01 juin 2025

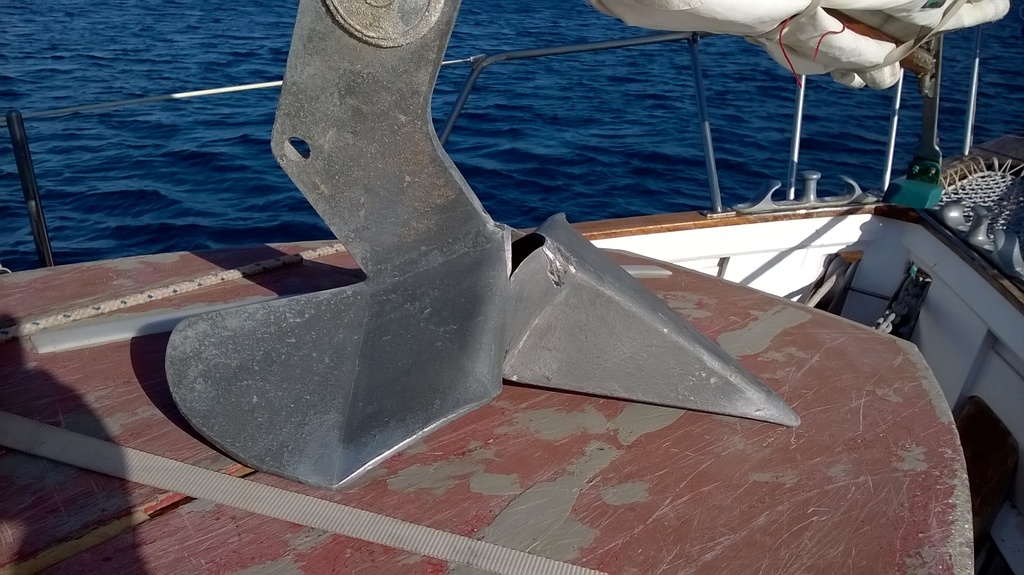

Une Delta comme ça ?

SylCa:Fichtre...!!! Défaut de fabrication/conception? Sollicitation excessive?·le 01 juin 23:24
matelot@19001:La tôle au niveau de la cassure a l'air bien fine. Avec son malheureux propriétaire nous avions comparé avec ma Rocna et conclus tous les deux que ça ne risquait pas d'arriver avec cette dernière. Aucun effort exagéré, d'autant moins que le guindeau était manuel. L'ancre avait dû se coincer entre deux pierres mais ce sont des choses qui arrivent.·le 01 juin 23:32
SylCa:C'est tout de même assez râlant !Rocna? Je ne connais pas... je vais jeter un oeil sur le net...·le 01 juin 23:35
matelot@19001:rocna.com[...]-rocna/ ·le 01 juin 23:39
matelot@19001:Ils fournissent même les fichiers CAD en 2D et 3D !·le 01 juin 23:46
SylCa:Merci! Alors j'ai trouvé les fichiers pdf en vue de côté, mais pour les fichier CAD il faut les contacter...·le 01 juin 23:50
matelot@19001:Faut dire que tu es architecte, ou faire faire la demande par un architecte.·le 01 juin 23:58
SylCa:A tenter... 😄·le 02 juin 00:02
Fabien83:Tu es sacrément bien renseigné pour ne pas connaître Rocna et pour penser qu'une Delta vaut une Spade ... Pour infos il y a deux Vulcan à vendre sur leboncoin (même marque que la Rocna mais version sans arceau). Une 6 et une 9kg. A mon avis tu te simplifierais la vie à chercher en occasion. Sinon tu peux trouver une ou plusieurs vidéos de la fabrication artisanale d'une ancre style Rocna/Mantus sur la chaîne YouTube Oukiva. ·le 02 juin 07:53
SylCa:Je suis métallier, pas spécialiste en ancres! Je ne connais ces modèles que par leurs réputations. Merci pour les infos, je vais aller voir de ce pas......·le 02 juin 08:48
Ajouter un commentairePublier
fxvtfxvt
02 juin 2025

Quitte à choisir je partirais plutôt sur une copie d'une ancre Ultramarine.
Encore peu répandue étant donné son prix, son efficacité est bluffante.

www.ultramarine-anchors.com[...]/anchor

Amicalement.
FX

SylCa:Merci pour l'info! Je ne connaissais pas, très bel objet... par contre forme bien complexe, modèle à dispo indispensable pour la reproduction!!!·le 02 juin 13:43
Ajouter un commentairePublier
PeuwiPeuwi
02 juin 2025

Si c'est pour le faire vous-même, je partirais vraiment sur une rocna, au design aussi simple qu'efficace.
La spade est belle, mais elle est vraiment complexe, et en acier, moi, je ne recommanderais pas. (en alu ou en inox, ca se justifie déjà plus)

Après, si vous voulez faire un bout plombé (ce qui exclu la rocna, mais aussi la delta), vous avez la dtx qui a un design à la fois simple et efficace. (c'est globalement une delta avec un bout plombé, mais les ratios changent un peu)

Par contre, vouloir se faire son ancre soi-même, je comprends le challenge, mais faut avoir du temps à perdre (sauf à se faire un machin à l'arrache), parce que ca ne doit pas être super rentable :s

Peace And Love:Delta et don clone Kobra ont un bout plombé ·le 02 juin 14:23
Ajouter un commentairePublier
julianajuliana
03 juin 2025

Une ancre plate ou charrue moderne,ce n'est que des bouts de ferrailles soudées (pas de plomb pour la delta) qui sont pour la plupart très facile à réaliser.
J'ai fabriqué la plupart de mes ancres sauf une delta 10 achetée à bas prix.

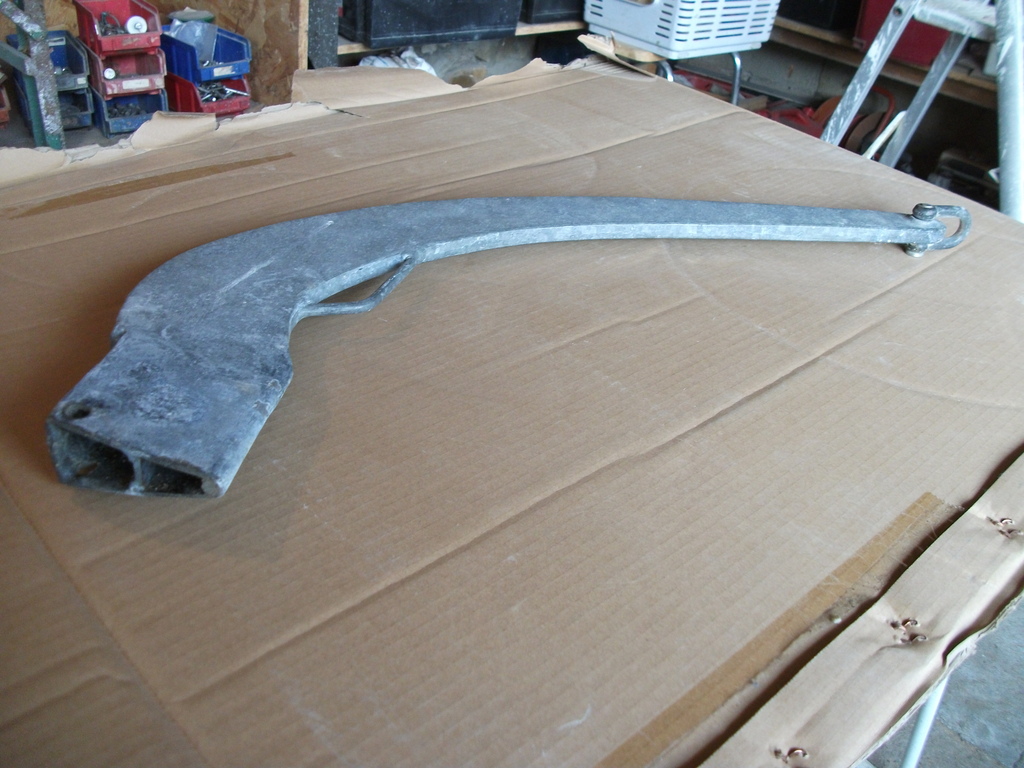

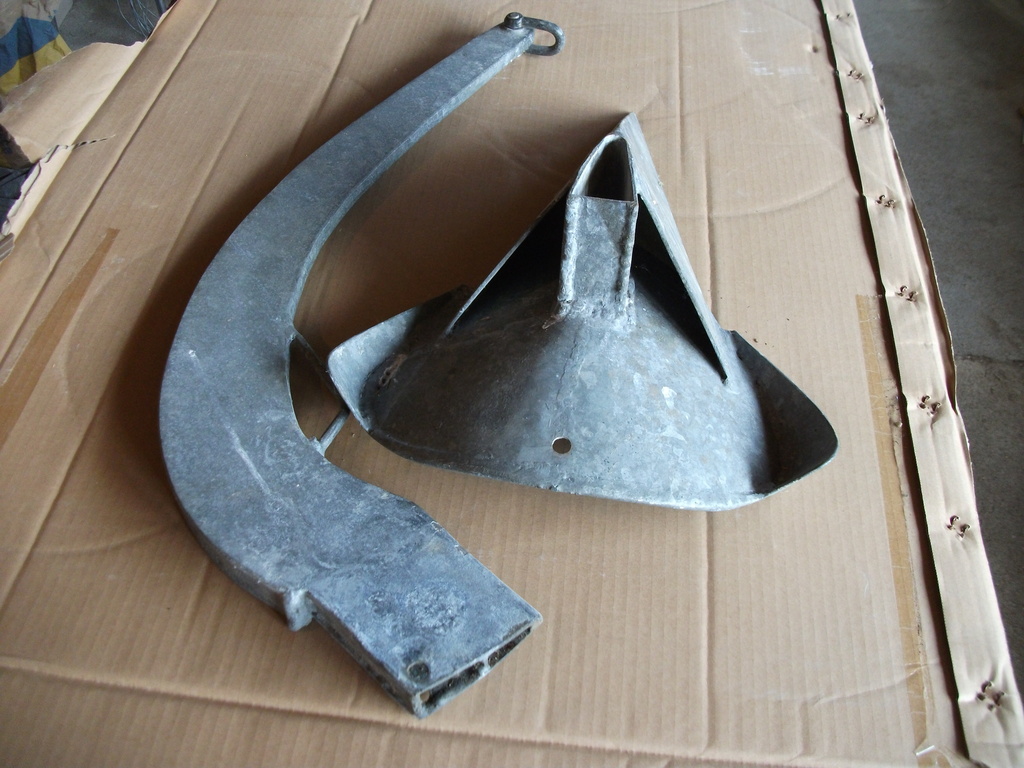

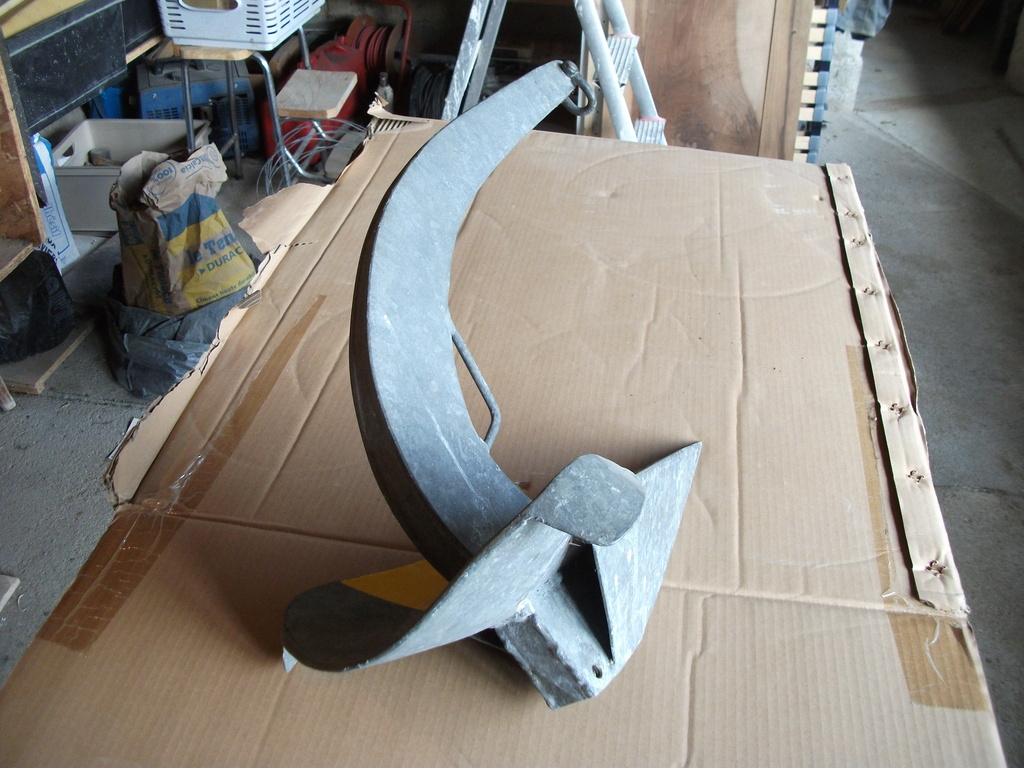

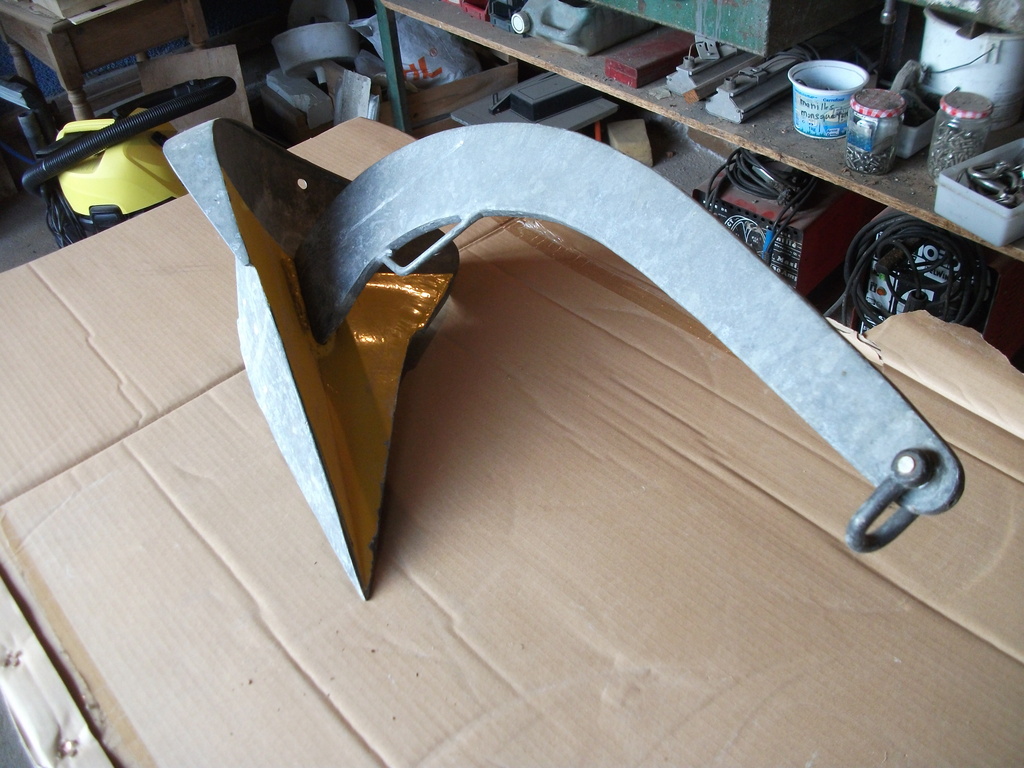

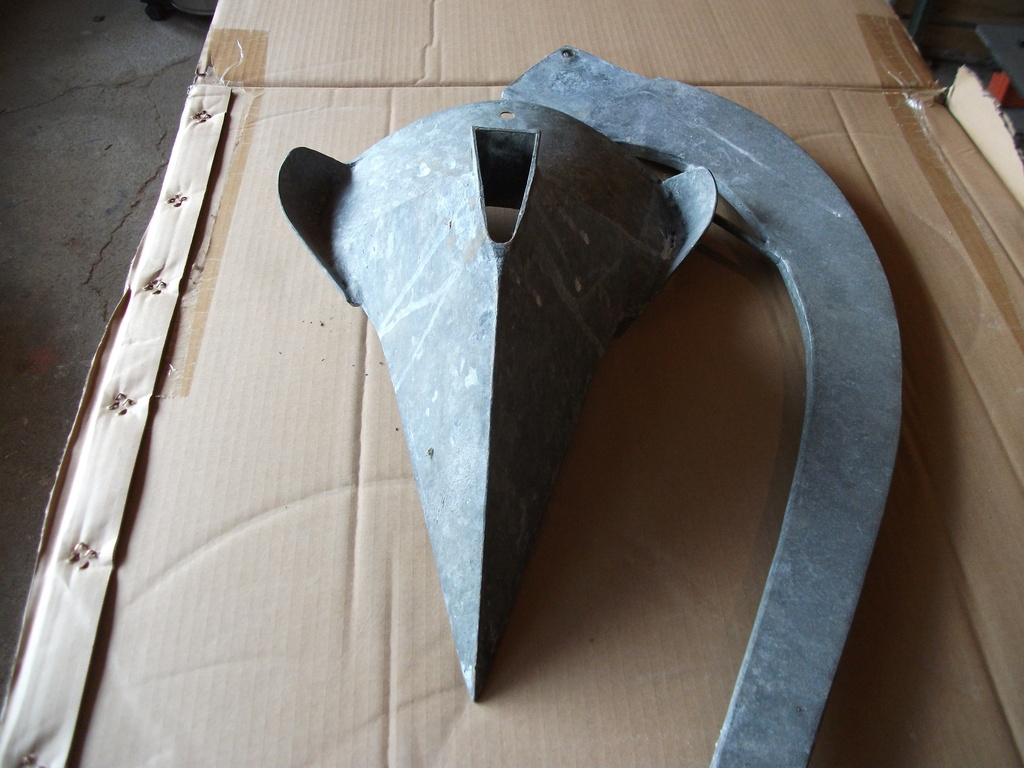

La Spade est une ancre très longue à fabriquer,rien que la mise en forme et soudage de la verge plus un puit dans le socle,celle en photo (plan à l'époque sous forme de patron à tirer sur imprimante) 5gk de tôle et 5kg de plomb plus galva.La patte soudée sous la verge sert à poser l'ancre sur le réa de davier avant mouillage.
Bon bricolage.

cowboy bebop cowboy bebop
03 juin 2025

avec les scans 3D dispo sur les GSM récents, quelqu'un pourrait sûrement t'envoyer une image complète.

robertoroberto
03 juin 2025

Quand on etait partis j avais avec moi les plans de fabrication d une Bugel, je m etais dit si je perds les deux ancres je peux m en faire fabriquer une ce n est que de la tole avec une forme tres basique, et l ancre n est pas si mal que cela.
