QTVLM fichier Harmonic

Bonjour à tous,

j'utilise QTVLM depuis plusieurs annéespour préparer mes nav (car OpenCPN ne fonctionne pas sur Ipad). J'ai les fichiers Harmonic V10 de Merak56.

J'aimerai ajouter sur la zone Manche d'autre points de courants. Quelqu'un connaitrait-il la structure du fichier Harmonic.idx afin que je puisse ajouter d'autres points ?

Mon objectif n'étant pas deremplacer les prévisions à 2-5 jours que j'obtient avec des gribs, mais de commencer à planifier une croisière à 20-50 jours.

Voici un extrait :

--- Heaux de Bréhat --------------------

cNAA:Eur:Fr:: -02.8335 49.062 1:0 Les Roches Douvres, Courants
^-170 0.83 0 -160 0.72 0 0019 100 280 1 ST MALO, Courants
cNAA:Eur:Fr:: -02.63 48.855 1:0 Grand Léjon, Courants
^-140 0.53 0 -160 0.43 0 0020 135 310 1 ST MALO, Courants
cNAA:Eur:Fr:: -02.862 48.929 1:0 Horaine, Courants
^-140 0.6 0 -160 0.48 0 0021 130 320 1 ST MALO, Courants
cNAA:Eur:Fr:: -3.535 48.852 1:0 Le Taureau, Courants
^-265 1.1 0 -260 1.5 0 0022 90 270 1 CHERBOURG, Courants

L'équipage
#fichier#harmonic.idx#merak56#OpenCPN#QtVlm
sparrowhawksparrowhawk
8h
Synapse NavigationSynapse Navigation
8h8h

Bonjour,

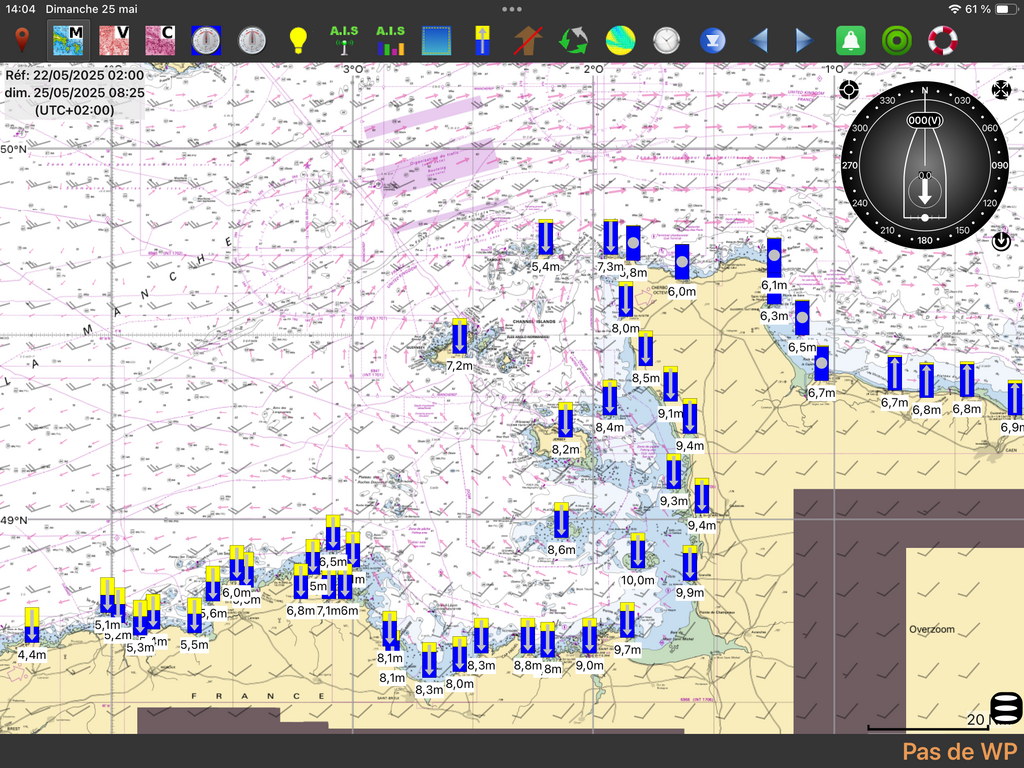

Je ne suis pas sur de comprendre votre besoin. Voici une copie d’écran des données Harmonics sous qtVlm, c’est déjà bien couvert non ?

sparrowhawk:C'est effectivement très bien couvert pour les hauteur d'eau. Par contre, c'est moins bien couvert pour les courants de marée·le 25 mai 20:12
Ajouter un commentairePublier
oxygen77oxygen77
8h8h

Le format provient de ces travaux: flaterco.com[...]cs.html

L'ajout de nouvelles stations nécessite la connaissance des coefs à appliquer (pouvant être 0) sur les 173 constituants possibles de la sinusoïde finale.

Le fichier idx est le plus simple, il contient en gros une position ou relation avec une station principale et des décalages temporels

Le fichier sans extension qui contient des choses comme:

J1 15.5854433
K1 15.0410686
K2 30.0821373
L2 29.5284789
M1 14.4966939
....

est le coeur du système, avec pour une station donnée les fameux coef:
Antwerpen, Belgique
01:00 :Europe/Brussels
2.64 meters
J1 0.007 126.8
K1 0.061 44
K2 0.13 185.2
L2 0.043 143
M1 0.006 -39.5
M2 1.963 116
M3 0 0
M4 0.131 179
M6 0 0
M8 0 0
N2 0.3 89
2N2 0.04 62
O1 0.09 237
OO1 0.004 211
P1 0.02 31.5
Q1 0.036 172
2Q1 0.002 -288.7
R2 0.004 182.6
....

sparrowhawksparrowhawk
6h

En fait, je souhaiterais faire des ajouts dans le fichier idx. pour cela, j'ai besoin de comprendre le format :
cNAA:Eur:Fr:: -3.535 48.852 1:0 Le Taureau, Courants
^-265 1.1 0 -260 1.5 0 0022 90 270 1 CHERBOURG, Courants
0
cNAA:Eur:Fr:: A B C D, Courants
^E F G H I J k l M N O, Courants

A: longitude en degré (-3.535 dans l'exemple)
B: Latitude en degré (48.852 dans l'exemple
C: ??? (1.0)
D: nom de la position (Le Taureau dans l'exemple)
E: ??? (-265)
F: ??? (1.1)
G: ??? (0)
H: ??? (-260)
I: ??? (1.5)
J: ??? (0)
K: ??? (0022) (semble être un numéro d'ordre)
L: direction du courant de flot en degré (90)
M: direction du courant de jusant (270)
N: ??? (1)
O: station de référence (Cherbourg) dont les infos détaillées sont dans le fichier HARMONIC (sans extension)

Avec ces info, je pourrais rajouter quelques emplacement de courants (sachant bien évidemment que ce ne sont que des indications).

oxygen77oxygen77
5h

Première ligne:
C => Timezone HH:MM
ds D la mention "Courants" fait je pense partie du nom

Seconde ligne => uniquement pour les sous stations
E => offset en minute de la marée haute
F => coef multiplicateur pour la hauteur de la marée haute
G => offset pour la hauteur de la marée haute
H / I / J => idem pour la marée basse
K => numéro de sous station
L => numéro de fichier de ref pour la station principale
M => nom de la station de référence

les lignes commençant par "^" ne sont pas il me semble ds le format original mais correspondant à un ajout d'opencpn
dans ce cas il y a en plus les directions de courants en L / M puis la suite en N et O

sparrowhawksparrowhawk
2h

Merci pour ces infos. Mais cela correspond aux hauteur d'eau pour une sous-station. Ce que je cherche c'est pour les courants de marée

oxygen77oxygen77
1h

dans le cas de courants, il faut remplacer ds mon explication les notions de marée par vitesse pour les données E à J le premier bloc étant pour la direction "flood".

sparrowhawksparrowhawk
1h

Merci pout ces explications. Je vais essayer de rajouter quelques point supplémentaires (et bien sur vérifier avec les cartes du shom)
