Position remontage faisceau échangeur MD2020D

Bonjour
Fin d'année, je vais remonter le faisceau dans l'échangeur.

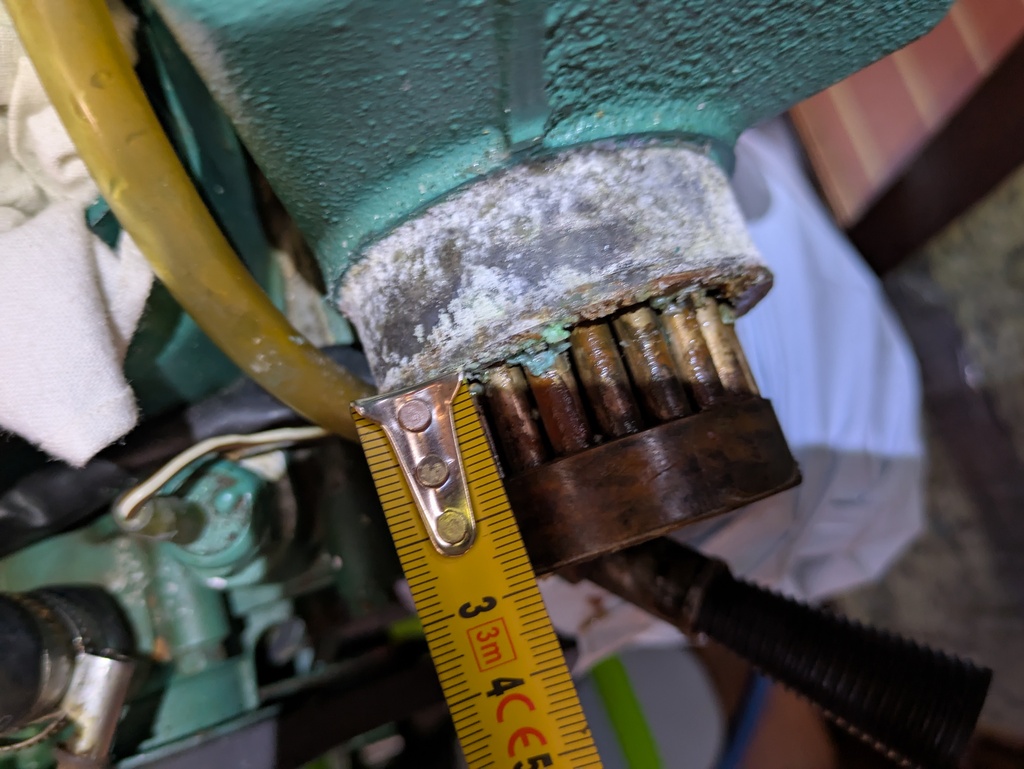

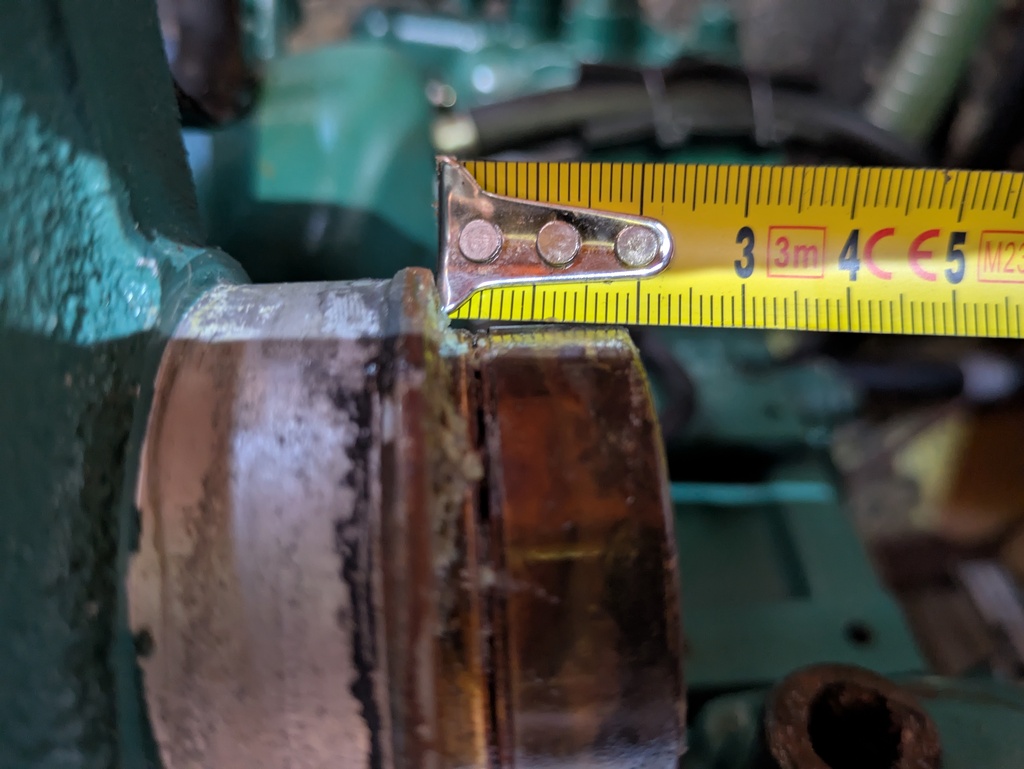

Pouvez vous me confirmer les cotes mesurées au démontage, voir photos ?
30 mm coté entrée et 20 coté sortie.
Pourquoi n'est il pas monté symétrique puisque les capuchons et la longueurs des embouts sur l'échangeur le sont ?

#Mécanique#volvo

echangeur.pptx

Dimt01

14h

Tous
Non lu

apres remontage trafiqué avec les photos que j'... Dimt0113h

salut, "Pourquoi n'est il pas monté symétrique... Quizas13h

@ Quizas cela dépend du modèle de faisceau, tu ... LeMoko13h

Bonjour Dimt Au démontage comme il faut tire... LeMoko13h

oui, moi aussi un 2030, c'est les memes capots ... Toby6413h

Merci Quizas, photo du faisceau. Il ne s'enfile... Dimt0113h

Il faut que tu comptes le nombre de tube tu as ... LeMoko12h

moi c est un md2020D, je viens de voir qu'il y ... Dimt0113h

Dimt01

13h

apres remontage trafiqué avec les photos que j'avais (le bateau est a 1000kms) il me semble que les embouts ne sont pas symetriques. Il faut avoir cet écart de 10 mm pour avoir les capuchons idem.
Me gourre-je ?
Le trait bleu fait la meme longueur

empilage echangeur.pptx

Ajouter un commentaire

Quizas

13h

salut,
"Pourquoi n'est il pas monté symétrique"
parce que en principe de mémoire il y a des "lumières" sur le faisceau
qui doivent tomber à peu près en face d'entrées / sorties du bloc échangeur
pour faciliter le flux donc sens de montage.
à voir et confirmer si tu a une photo du faisceau ...

LeMoko:@ Quizas cela dépend du modèle de faisceau, tu as des versions avec le "carénage et les trous comme tu l'évoques ou version sans carénage avec les tubes de faisceau bien visible.Sur la version que tu évoques le capuchon "avant" est plus long que celui coté échappement.Sur l'autre version ils sont identique.·le 08 déc. 23:34

Ajouter un commentaire

LeMoko

13h

Bonjour Dimt

Au démontage comme il faut tirer sur les capuchons tu es sur que le faisceau n'a pas glissé.
Moi j'ai un 2030 avec les tubes visible, la pose est symétrique.

Le Moko

Ajouter un commentaire

Toby64

13h

oui, moi aussi un 2030, c'est les memes capots de chaque coté, et le faisceau dépasse de la même valeur de chaque coté de l'echangeur.

Ajouter un commentaire

Dimt01

13h

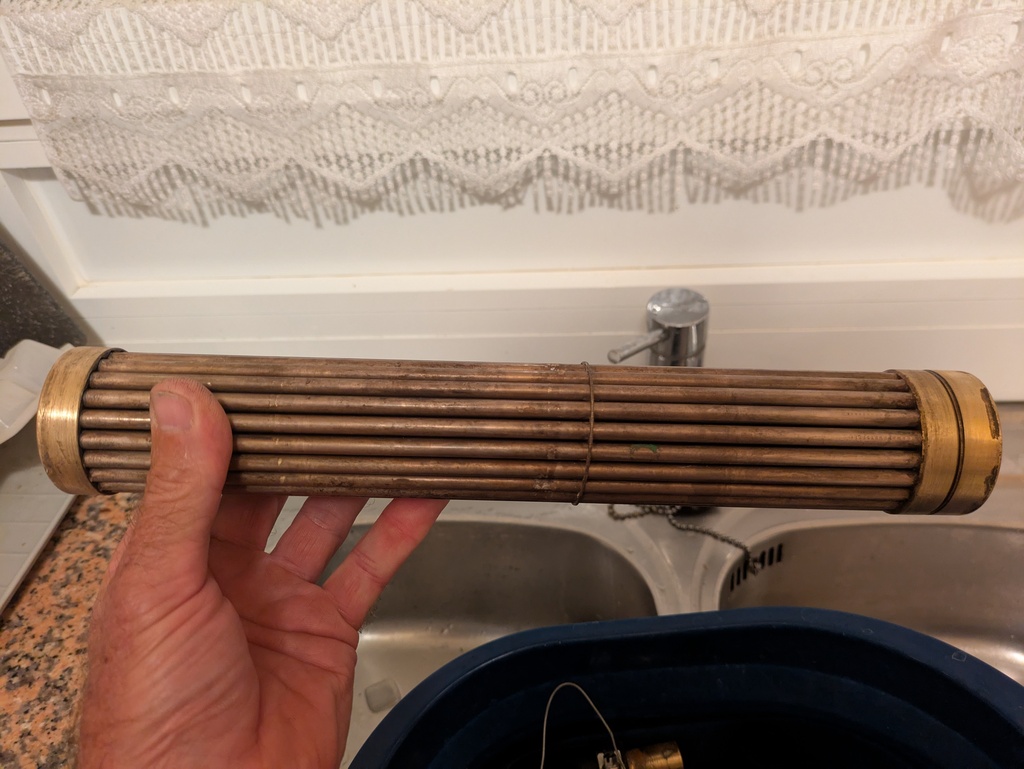

Merci Quizas, photo du faisceau. Il ne s'enfile que du coté sortie, collerette epaisse coté sortie.

Mer Lemoko, je pense pas car apres avoir retiré les 2 capuchons, j'en ai bien chi...er a le sortir en tapotant doucement avec un marteau caoutchouc dans les 2 sens. Il était bien oxydé coté entrée.

En repondant a Quizas, ya un truc avec la colerette plus épaisse en sortie...

LeMoko:Il faut que tu comptes le nombre de tube tu as une version avec 34 tubes ? (de mémoire), et la version en photo en dessous avec un 21 ou 22 tube. Pour moi la version avec carénage et 21 tubes) à une pose dissymétriques avec des capuchons different pour la raison évoqué par Quizas, l'autre à priori le tien pose symétrique et capuchon identique. Dans la mesure ou le capuchon coté échappement doit forcement être en face de l'entrée d'eau échappement et que du doit recouvrir le faisceau pour la pose des colliers, idem devant, tu fais un montage à blanc tu auras ta réponse ou tu calcul.·le 09 déc. 00:26

Ajouter un commentaire

Dimt01

13h

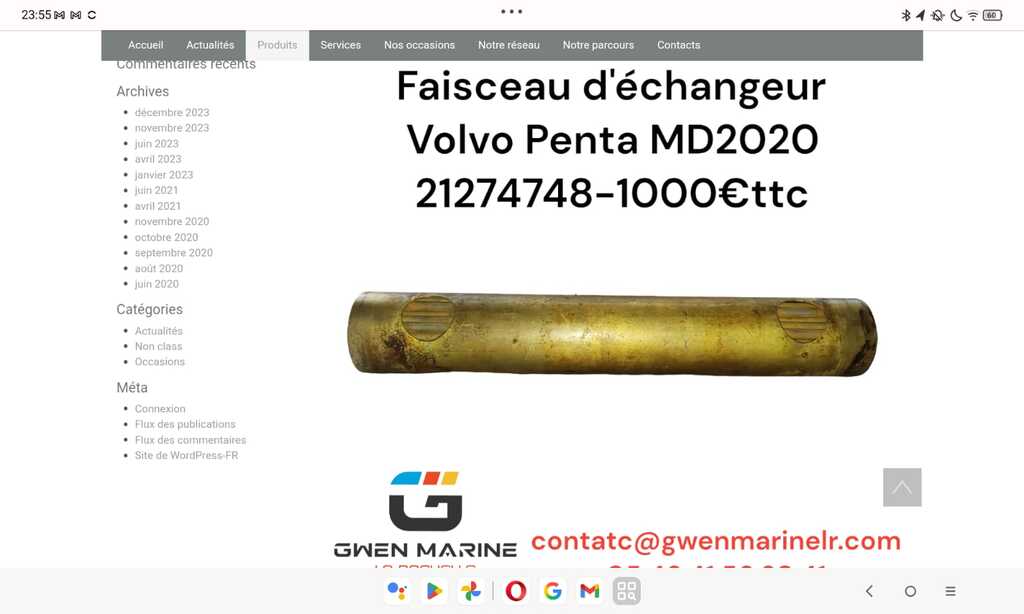

moi c est un md2020D, je viens de voir qu'il y avait un autre faisceau md20200, voir photo
