Portique bossoir ingénieux

Je pense depuis quelque temps à installer un portique sur un voilier de 34 pieds.

Je vois plusieurs bateaux de voyage avec des solutions ingénieuses
Comme faire une structure en PVC gris en gros de la plomberie avec tubes de 25 ou 30mm
Qui ont été stratés intelligemment en enroulement filamentaire.

Ça rend plutôt bien.
Certains prennent des pannes IPN en fibre
8e le mètre
Moins joli

J’ai aussi quelqu’un qui a récupéré un inox qui est resté deux ans au fond sur une épave
Mais il paraît que l’info cristallise sous l’eau
J’en sais pas plus

Vos idées sont les bienvenues…!

L'équipage
#portique#bossoir
EricTaEricTa
3j
edbumedbum
3j

Bonjour

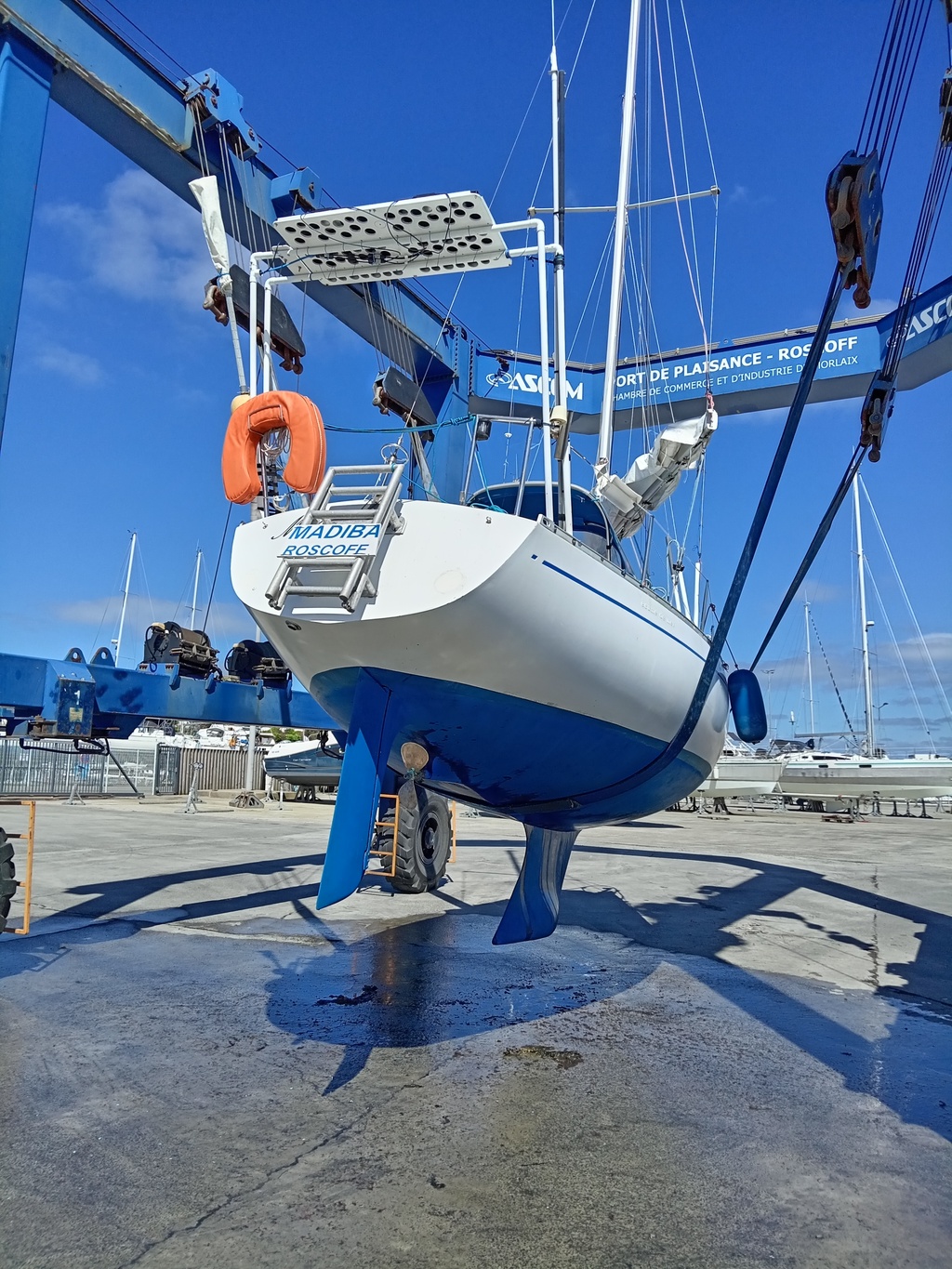

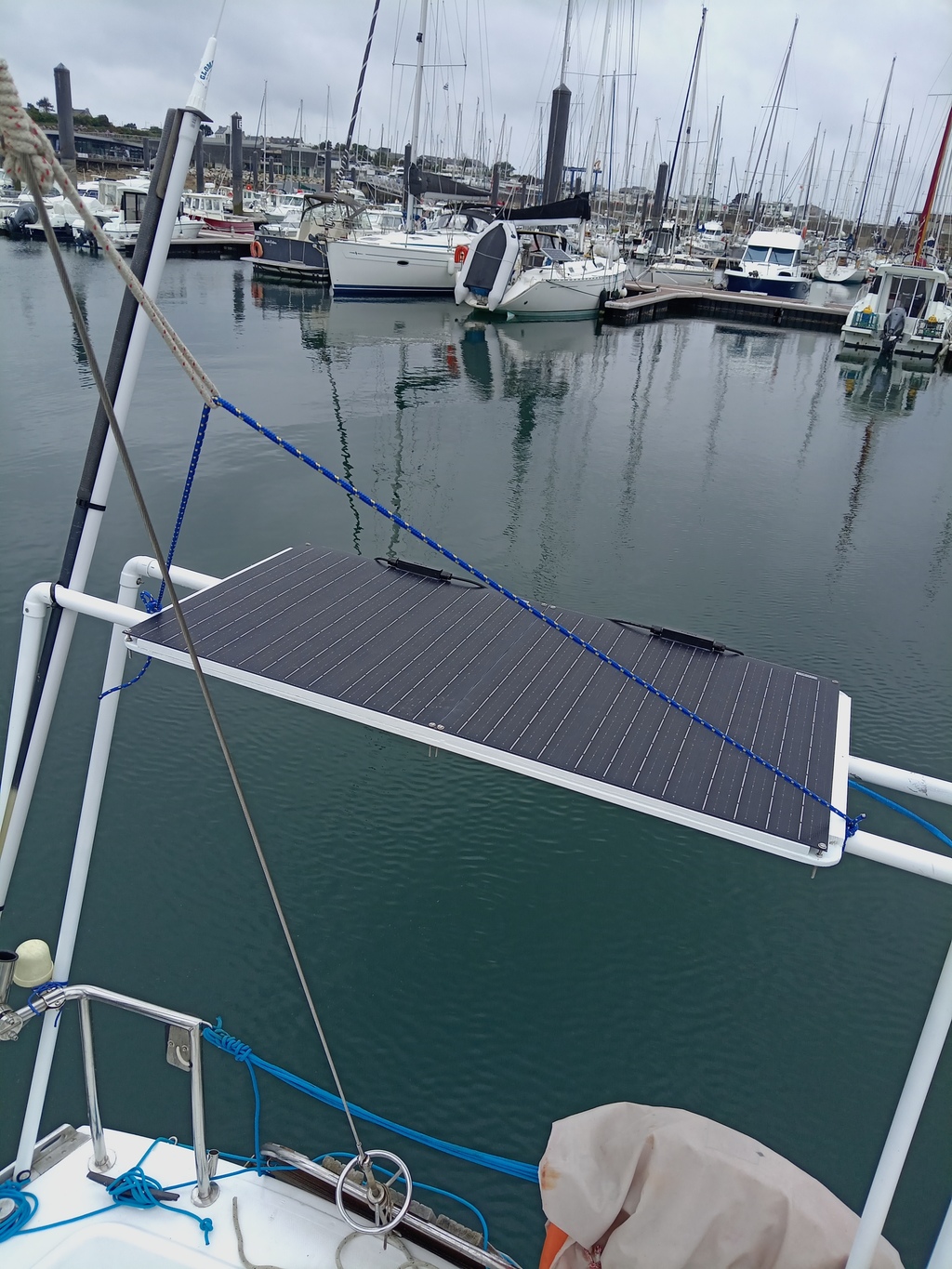

Perso j'ai fait un petit bossoir en pvc 32....fixé sur balcon arrière avec vis écrou... Peint en PU blanche mono..y'a des tubes pvc blanc déjà tout fait . Supporte un panneau 100 watt souple... Très solide car à supporté la tempête Ciara sans problème avec 193 km/h dans le port... Coût inférieur à 50 euros..... Jean... Qq photos à trouver...

edbumedbum
3j

Ré. Je peux m'appuyer avec l'épaule contre pour uriner à l'extérieur...Tres Légère flexion qui je pense est plutôt salutaire.. Poids de l'ensemble complet avec panneau et son support bois 7 kgs

Cvg1hCvg1h
3j

Interressant... tu as monté ça depuis combien de tps?

edbumedbum
3j

bonjour cela fait 3ans ....en fait je l'avais fait pour un gabarit exact comme modele pour un en inox....et bien apres l'avoir testé il n'était pas question de changer....avantages multiples avec le poids.. le coût... inaltérable avec un panneau souple le poids est dérisoire et en plus c'est solide ....conseil : ne pas le faire trop haut....bien sur pas d'annexe à pendre....jean

Cvg1h:Il fait quelle taille (longueur des tubes verticaux)? Je me tâte pour faire pareil... Tu as peint ça à la Toplac blanche ? Moi j'ai un panneau 120W avec cadre alu donc, c'est un peu plus lourd ..·le 16 oct. 21:46
edbum:Bonjour. Je remesure ce matin... Plus qq photos des fixations...Le pvc gris est plus résistant aux uv que le blanc... Impossible de casser un tube de 32 en cherchant à le plier... La rigidité absolu de l'ensemble pourrait être augmentée en fixant des entretoises sur les côtes comme des plaques contre-plaqué ou autre... ce que je n'ai pas fait... Je passe dessous en me courbant quand j'ai besoin de descendre à mon échelle d'où une hauteur réduite... Les conducteurs des panneaux passent à l'intérieur sur les côtes ...... Photos aujourd'hui plus les mesures.... Jean ·le 17 oct. 00:58
edbum:Oui toplac blanche tout bêtement ·le 17 oct. 00:59
edbum:Pourquoi pas un pvc de 40?...choisir un pvc de marque tout de même si possible vu les prix car mieux stucturé·le 17 oct. 01:04
mocitoo:on peut aussi utiliser du pvc haute pression, plus rigide, voir chez PUM.·le 17 oct. 07:34
edbum:Oui... C'est mieux sûrement... Au début cela ne devait être qu'u' gabarit.... Pour CVG 1 h je prends mesures aujourd'hui.... Jean ·le 18 oct. 00:09
edbum:Ré... Il y en' a même transparents absolu... Les panneaux auront l'air suspendus... J'avoue être assez inconditionnel du pvc sur le bateau mes protections de haubans et bas haubans sont en pvc de 40..repeints soigneusement.... ·le 18 oct. 00:25

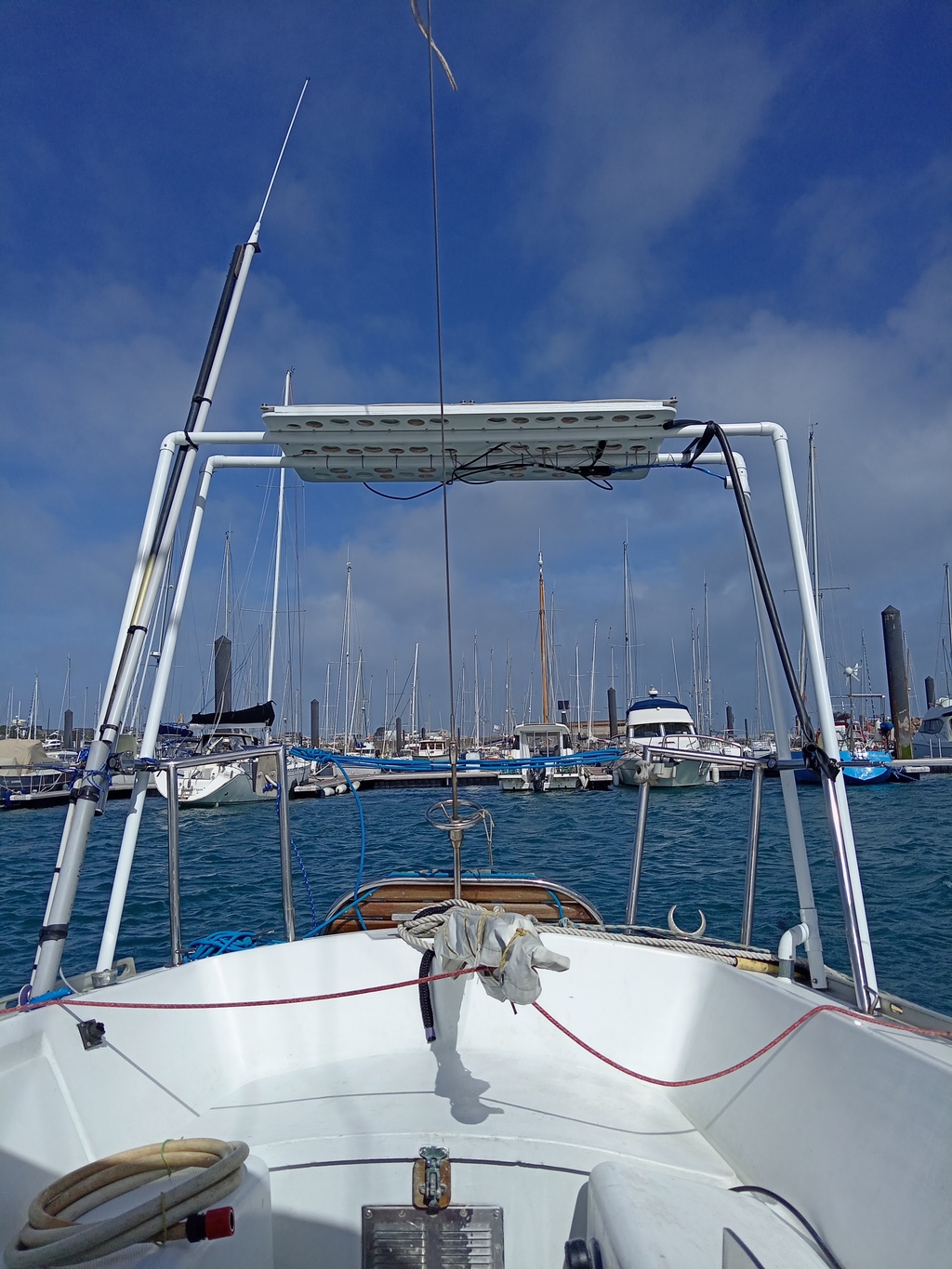

edbum:Bonjour hauteur sur première photo est de 130 cm de attache pataras à sous portique... Jean·le 18 oct. 20:53
Ajouter un commentairePublier
JJTJJT
3j

Bonjour,

Aussi est-ce que tu as vu ce que fait avec du recyclage de mats de planche ?

LeMoko:J'adore le système de fixation inox.·le 16 oct. 22:06
Dim31:C'est le système utilisé sur des bonsoirs, complètement réglable, mais je dirais au contraire très moche (je parle uniquement des pieds tordus en inox)·le 17 oct. 07:30
Ajouter un commentairePublier
FredericLFredericL
2j

Ne pas sous estimer la difficulté de faire proprement de l'enroulement filamentaire ou même du drapage de tissu.

SCORSEAU:Bjr, il existe, dans le commerce, des chaussettes carbone faciles à enfiler et à enduire .·le 16 oct. 15:51
FredericL:Avec des coudes et des T, et 3 ou 4 chaussettes concentriques, c'est moins facile. ·le 16 oct. 22:18
Ajouter un commentairePublier
EricTaEricTa
2j

Et bien encore plus simple que mes idées glanées au fil des mouillages…
Maintenant pour un voilier de voyage dans l’idéal ça serait de pouvoir suspendre 100kgs sur le portique.
Une annexe de 30kg et j’ai lu qq part prévoir 2,5 de facteur de charge dans les rappels de tangage en conditions fortes de vague.

Donc me tâte à plonger avec un narguilé pendant 2-3 heures pour découper un portique inox en tubes de 25mm. Qui a l’air d’être de bonne dimensions pour mon 34 pieds. Mais qui est à 3-4m de profondeur. Faudrait découper les 4 embases au coupé tube sous l’eau.
Ou me lancer dans la réalisation d’un portique basé PVC et straté en fibre et vinylesther. Que j’estime à 300e
Juste je n’ai pas d’idée de l’épaisseur de fibre pour être réaliste en résistance.

Avec les risques d’approximations cités plus haut

Dim31:Bah à la louche, si le portique était en acier, épaisseur 1,5mm... straté verre, si tu mets 2mm d'épaisseur tu seras pas loin, un peu plus faible en théorie il me semble, mais suffisant je crois bien. Mais c'est surtout les platines de fixation qu'il faudra bien soigner pour être tranquille ensuite, je dirais.·le 16 oct. 22:31
FredericL:Du stratifié verre UD a à peu près le même module de Young que l'aluminium, 3 fois moins que l'acier. Avec 2 mm de stratifié non UD, on sera loin du compte.·le 17 oct. 09:10
Dim31:Oui Fréderic mais EricTa parlait résistance, pas raideur. Pour la résistance il me semble que ce sera plutôt équivalent. Ceci dit tu as raison, il faudrait faire attention aussi à la raideur pour être content du résultat.·le 17 oct. 11:18
FredericL:Ça dépend de ce qu'on fait avec le portique, certains parlent de bossoirs. Disons qu'use structure sur laquelle on est susceptible de s'appuyer doit être suffisamment rigide. ·le 17 oct. 21:41
Ajouter un commentairePublier
AddictionAddiction
1j

Si on choisi le stratifié il y a plus simple et plus esthétique que de reproduire un arceau métallique en tube façon derrick, le stratifié offre toute les possibilités de forme. De surcroît stratifier un tube c'est pénible à réaliser et encore plus quand il existe des liaisons multiples.

EbraballEbraball
1j1j

Je reste persuadé que si l'on a un poste à souder, l'inox reste le matériau le plus facile à travailler pour obtenir un résultat esthétique, léger, solide et, à inertie égale, ayant moins de fardage que les solutions bricolées, à part peut-être les constructions en tube carbone, mais là, les prix s'envolent !

Alpaga:C’est triste à dire mais "grâce" à Aliexpress le carbone devient abordable.·le 17 oct. 09:12
Ajouter un commentairePublier
Jim on the seaJim on the sea
1j

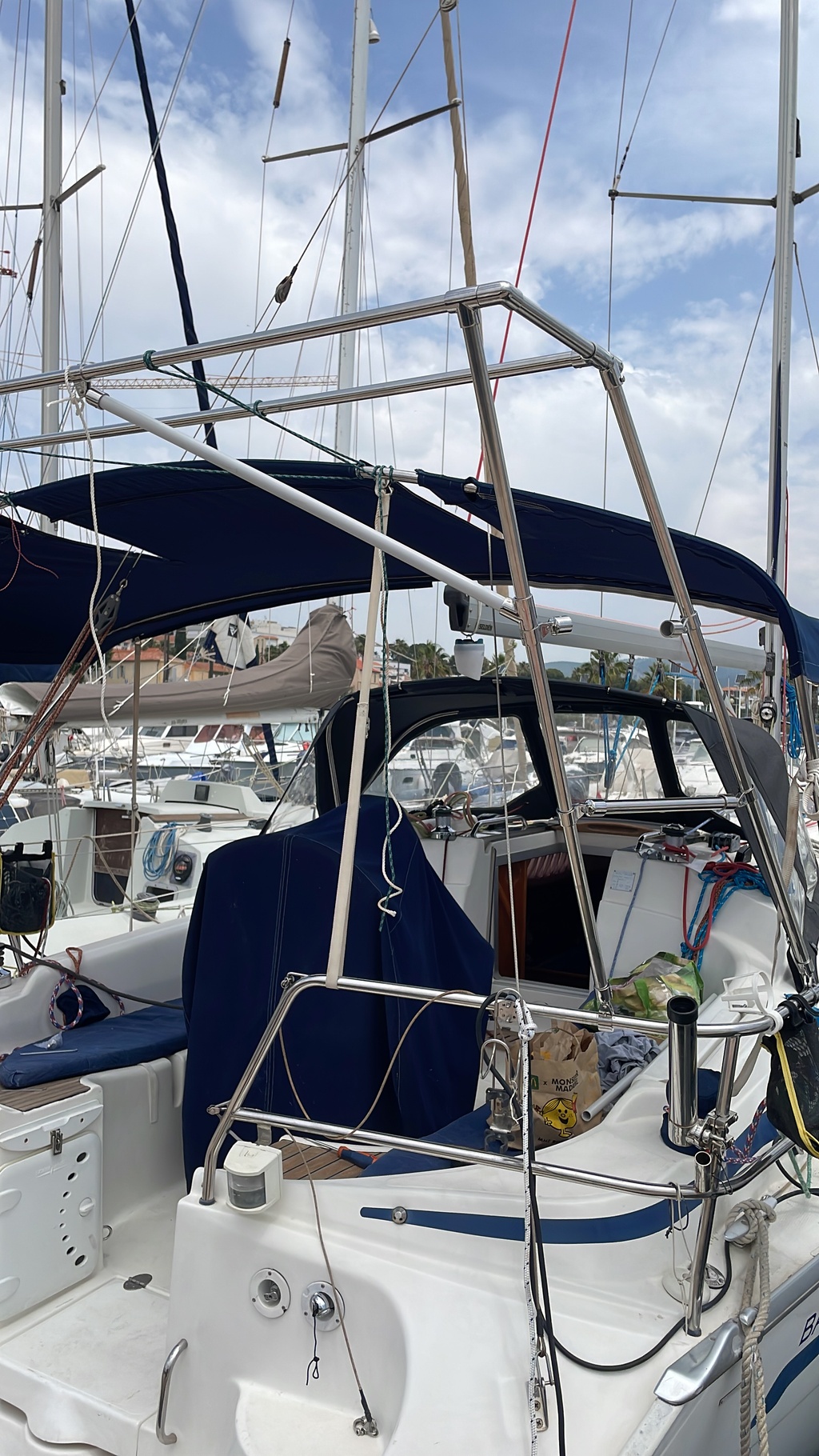

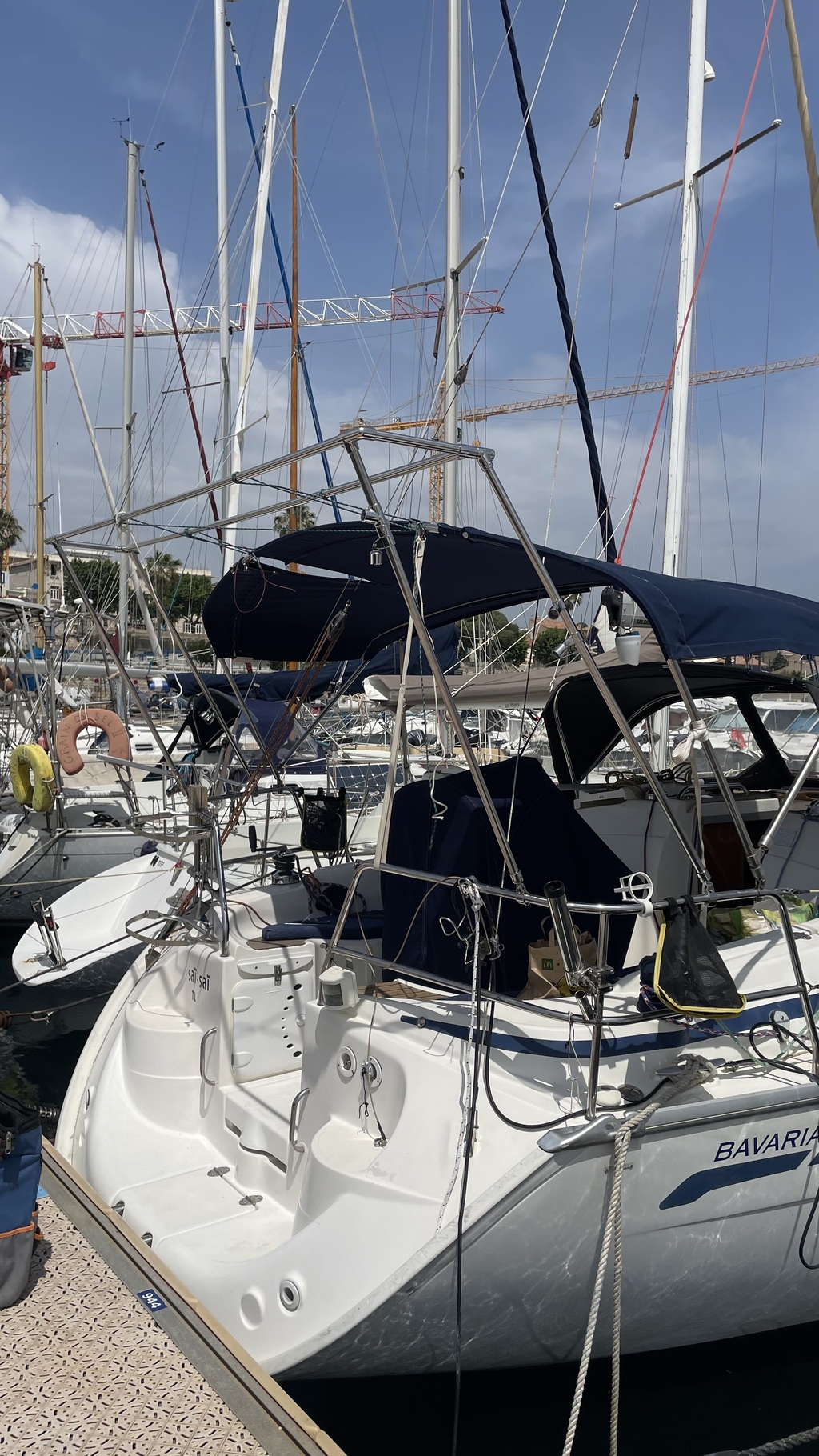

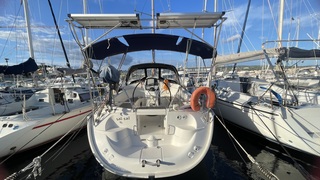

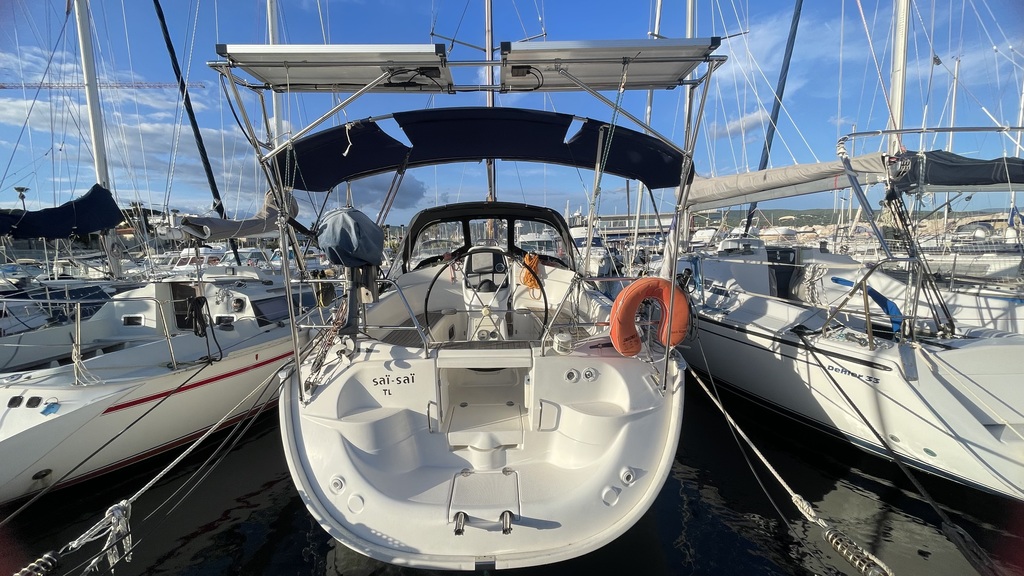

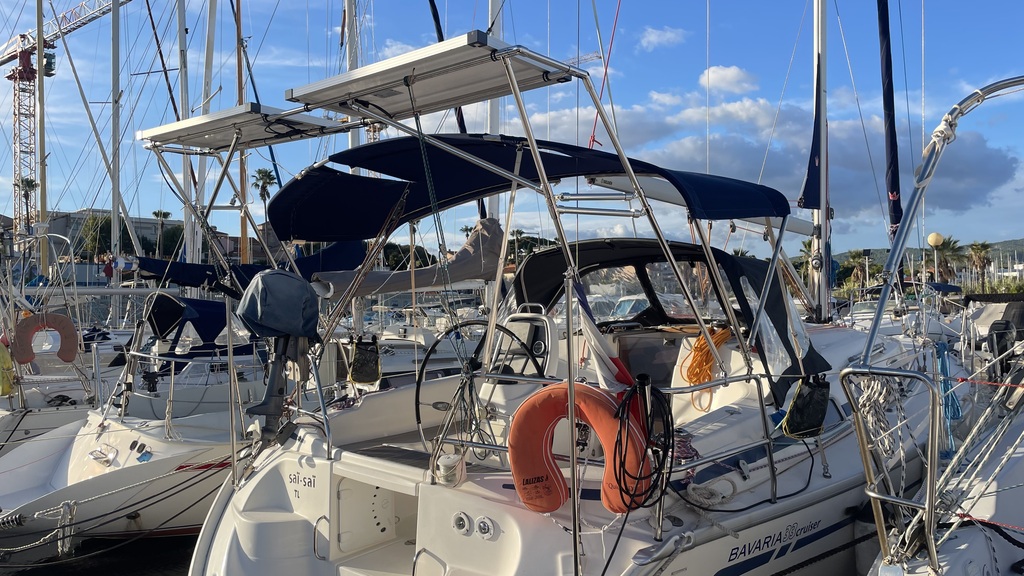

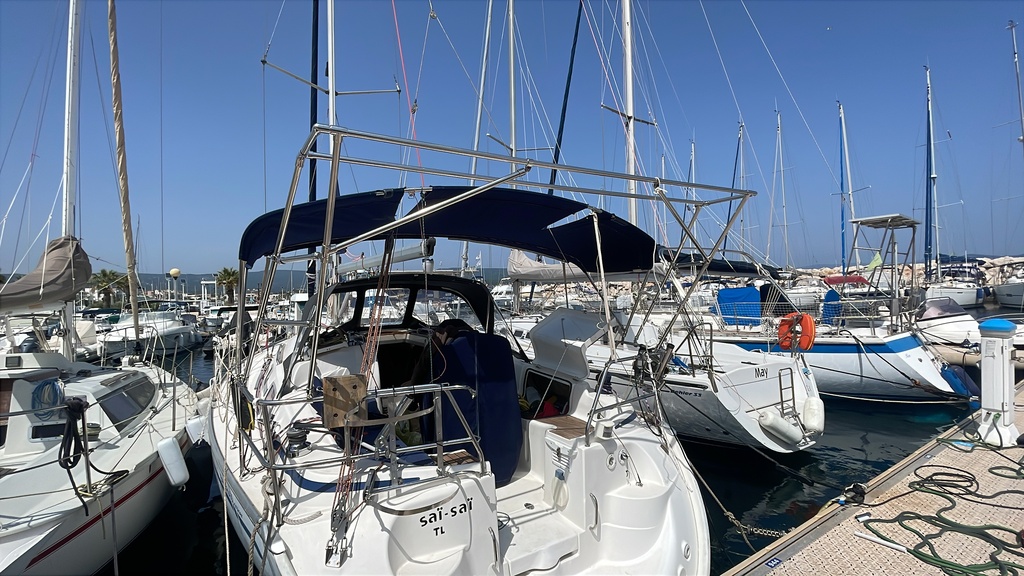

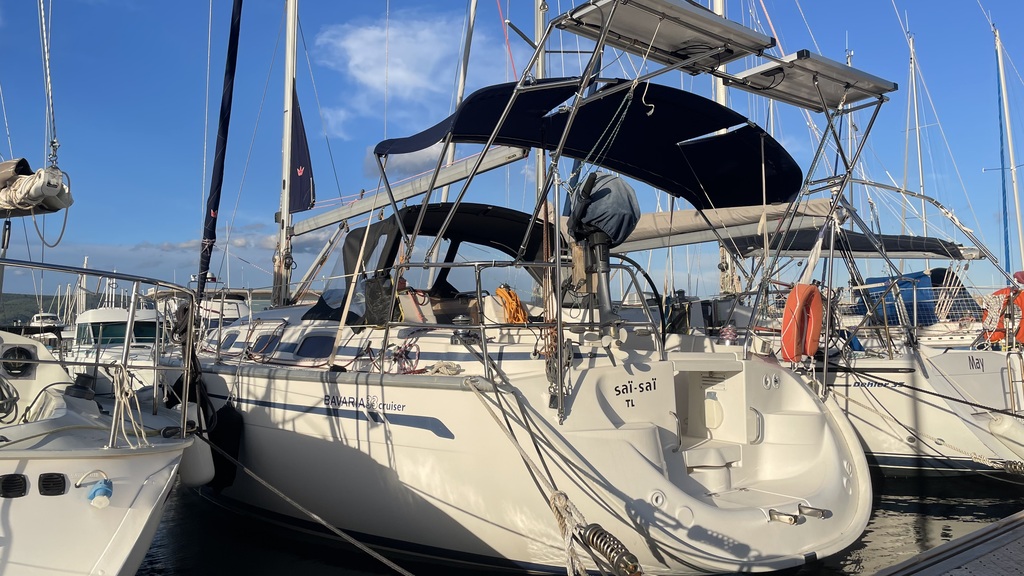

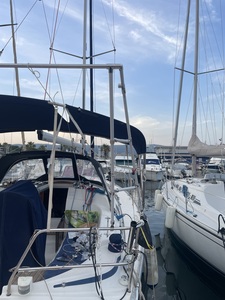

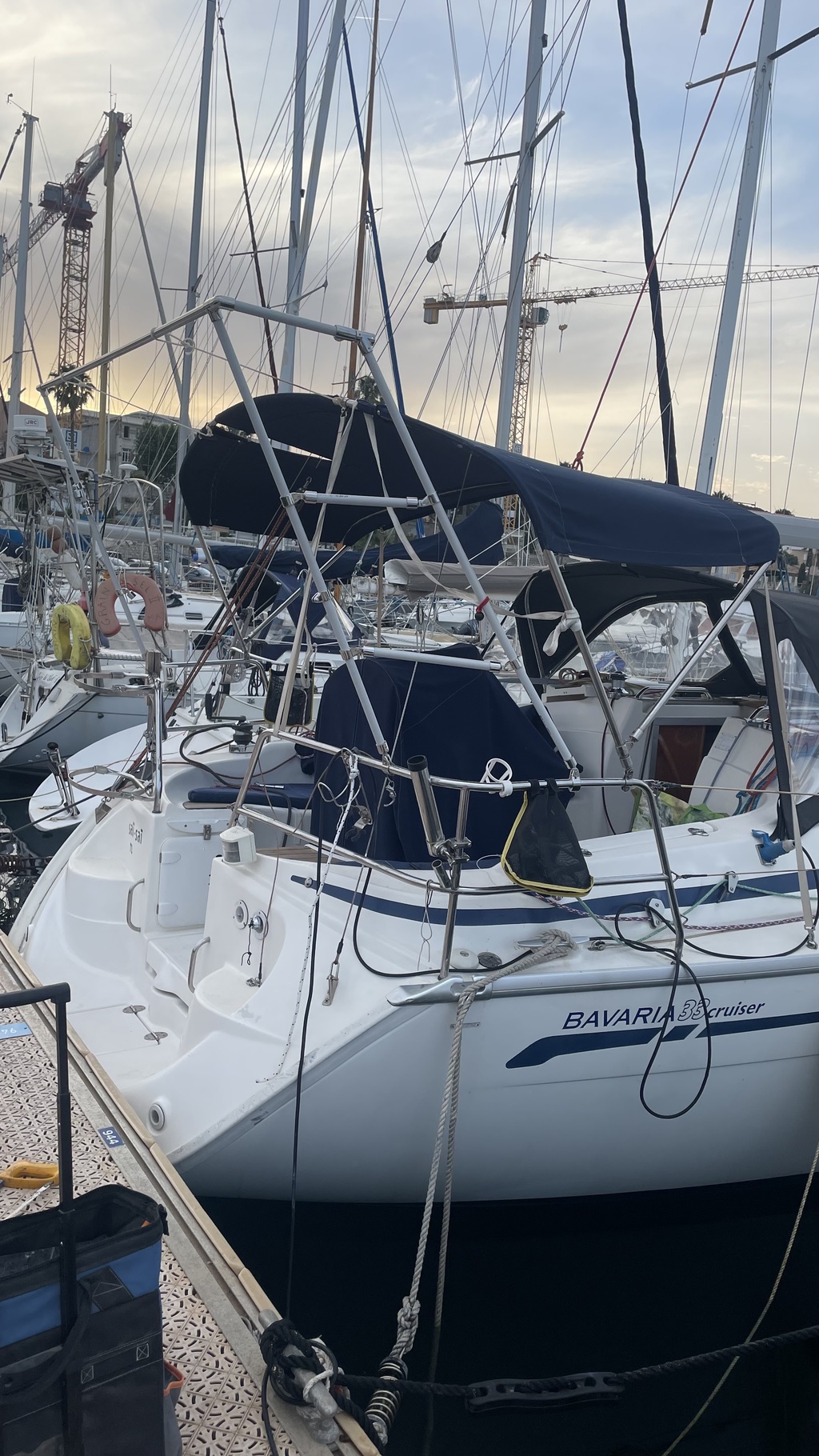

Bonjour, petit portique fait avec de l’inox et des raccords tubulaires de chez Ali…
Coût total inférieur à 500€ quand les pros me faisaient des devis à 4000€…
Il supporte 200w de panneaux solaires, le levage de l’annexe qui vient ensuite s’appuyer contre la jupe à la verricale et le levage du moteur. Je m’y suis suspendu de tout mon poids pour tester la solidité, le plus difficile a été d’être sûr de soi dans les gabarits (préalablement faits avec du pvc + raccords inox mais sans garantie de solidité structurelle)

Addiction:Il faut prévoir de changer les rivets inox régulièrement, c'est le montage des bikini et malgré le peu de charge subi la structure prends rapidement du jeu, ·le 17 oct. 09:06
Addiction:Bikini non, bimini oui·le 17 oct. 09:06
Ebraball:J'ai toujours refusé que ma femme mette des rivets à ses bikinis ! J'en mettais sur mes blousons, ça suffisait ! Pour être plus sérieux, les photos de Jim corroborent ce que je disais. Au passage, bien vu de ne pas avoir aligné les ancrages sur le balcon, c'est mieux pour la rigidité.·le 17 oct. 18:25
FredericL:Il manque la plateforme pour poser l'hélico. ·le 17 oct. 21:41
edbum:Bonjour il me semble avoir vu votre construction sur YouTube ? Jean ·le 18 oct. 00:06
Jim on the sea:J’ai percé et mis des vis à certains raccords, ce n’est pas encore le résultat final, j’aimerais faire de la finition sur certaines jonctions entre les tubes verticaux. Non je ne suis pas sur Youtube, si j’avais su j’aurais pris le train en marche ya 10 ans mais maintenant c’est saturé, et encore je ne suis pas américain ni top modèle pour être un bon influenceur ;)·le 18 oct. 20:32
Ajouter un commentairePublier
nico 26nico 26
23h

Pour plus de résistance et de rigidité, il me semble qu’il faut écarter les points de fixation, éviter de se fixer au milieu des tubes horizontaux
Éviter les tubes parallèles Et privilégier les triangles…
