Pb de régulateur solaire ?

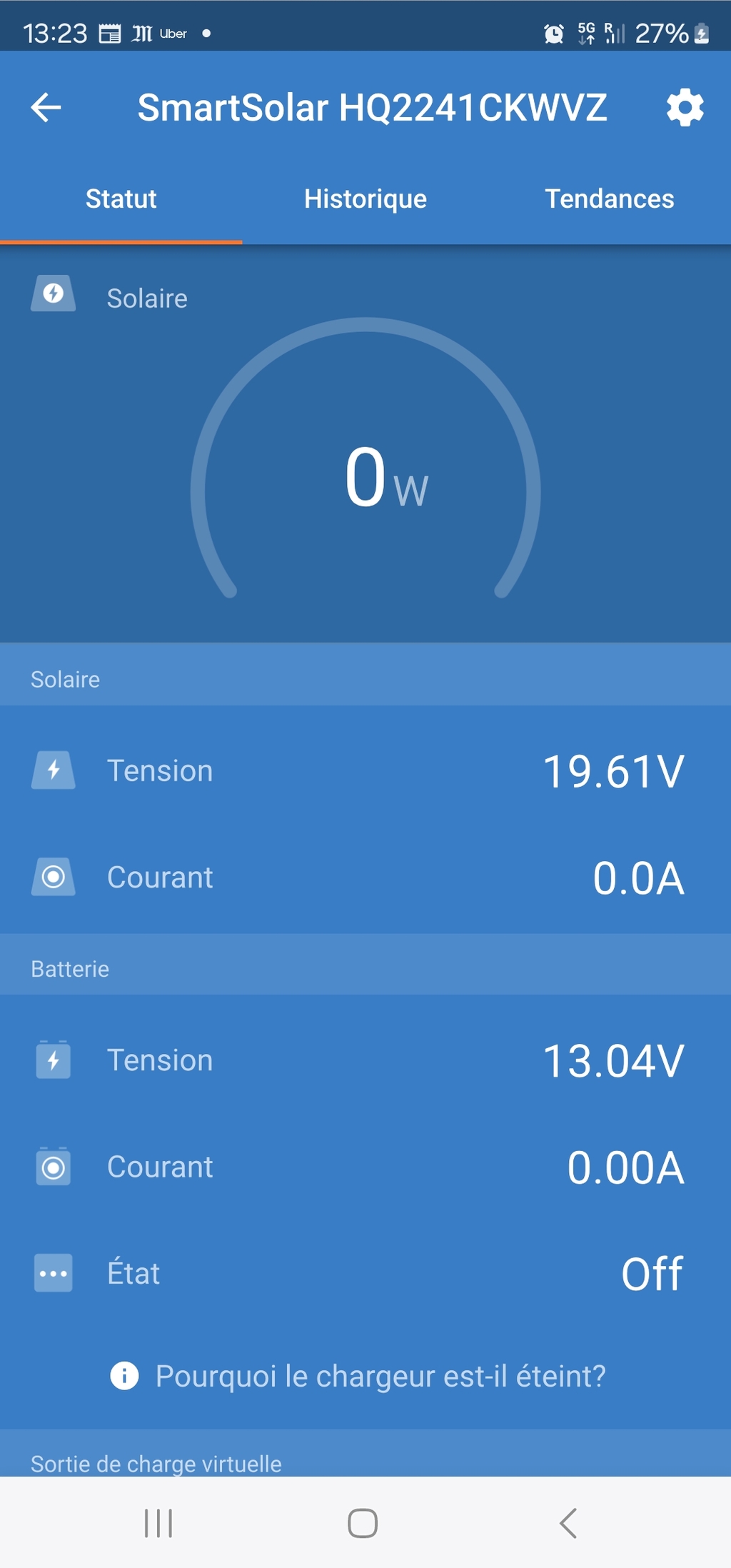

Bonjour, je mesure sur mon panneau une tension en court circuit de 19v.
Mais aux bornes d entrée du régulateur mppt je n' ai plus que 14v.
(La tension aux câbles débranchés du régulateur est bien de 19v donc pas de perte entre le panneau et le régulateur).
Ce régulateur doit il être remplacé ???

L'équipage
28 août 2024
28 août 202428 août 2024

ben non il fait son boulot à savoir ramener le n'importe quoi 17v 18v 19v à une tension correcte pour ta batterie !

en gros ce qui permet de charger une batterie c'est l'intensité ! donc mesure ta tension et ton intensité mais normalement c'est bon ! ;=)


28 août 2024

Mais avant il m affichait bien 17 ou plus en entrée, pour évidemment 14.2 à 13.2 en sortie.


juliusse:La batterie doit être quasi pleine.·le 28 août 11:14
jerome1966:la tension d'entrée change en permanence suivant l ensoleillement....·le 28 août 11:14
juliusse:La question porte sur la tension de sortie ·le 28 août 11:16
Salvetat:@juliusse : relire la question ...·le 28 août 11:20
28 août 2024

Et combien aux bornes du panneau quand tu es branche ?


matelot@17523:Branché 14, débranché 19.·le 28 août 11:16
Salvetat:Le pb serait plutot cote PS ....et effectivement une telle tension ne permet pas de demarrer certains mpptEn sortie de mppt tu ne dois rien avoir en puissance ?·le 28 août 11:22
28 août 2024

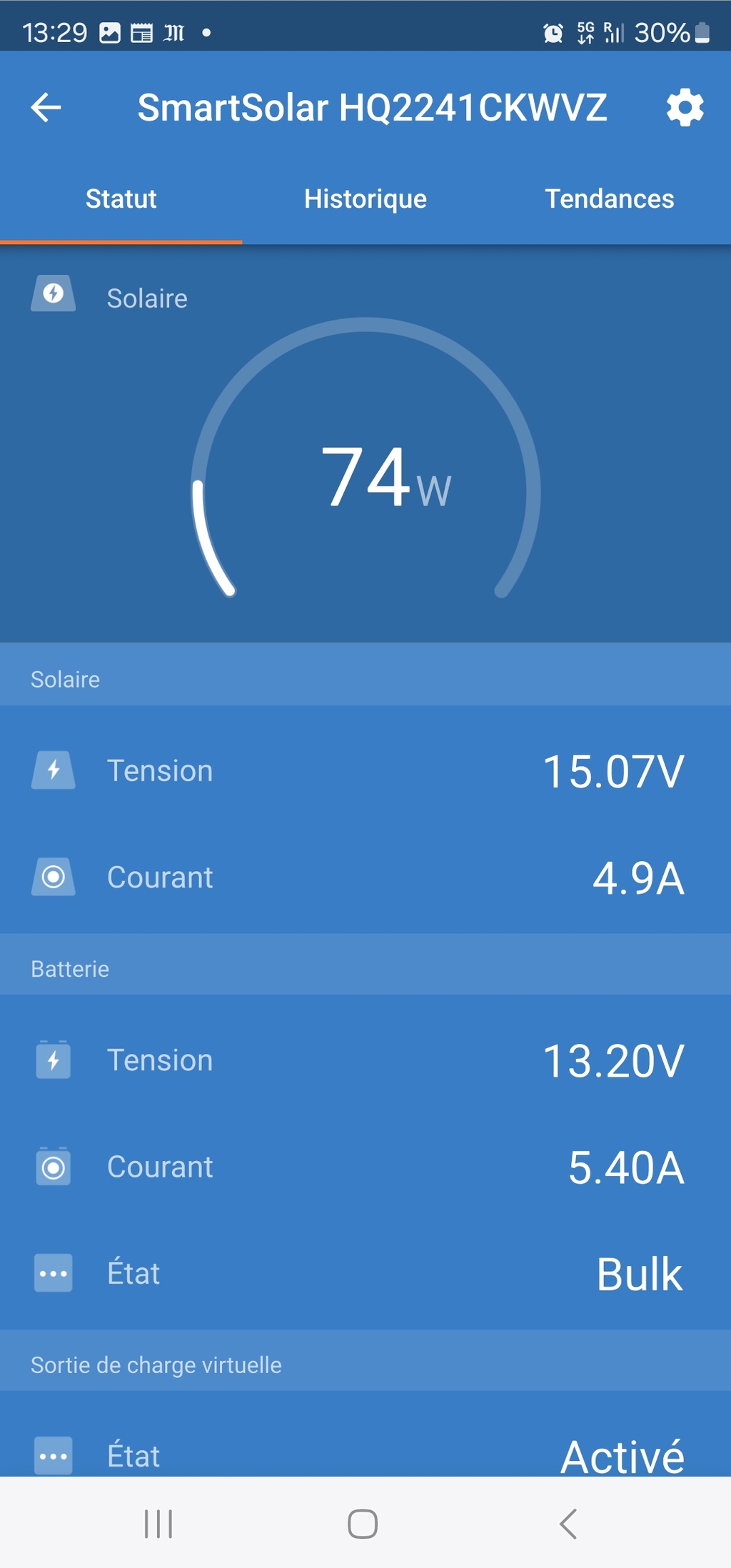

Actuellement en navigation plein soleil avec instruments et pilote, il m affiche en entrée 15v 3,6a et en sortie 13,2v 4a.


28 août 2024

Il m avait déjà dans des conditions d ensoleillement similaires affiché 18 v en entrée, c est pour ça que je m interroge.


Lady_C:laver les panneaux,ça peut aider·le 28 août 12:50
matelot@17523:Il est propre...·le 28 août 13:02
Salvetat:Les connexions ps vers mppt sont de quel type ( cote ps et cote mppt) a part une connexion oxydée (ou un bout de cable oxydé) je ne vois pas autre chose qui puisse induire une baisse de tension ·le 28 août 14:00
28 août 2024

Panneau en mc4, câbles de liaison en borniers à vis. Aucune perte mesurée entre le panneau et les fiches qui s insèrent dans le bornier.


Salvetat:Et as tu mesurer avant les mc4….?la perte a lieu en amont ..? ( juste une hypothèse ….)·le 28 août 19:50
Lady_C:c'est déjà précisé dans la demande, non ?·le 28 août 19:57
Salvetat:@lady-c : comment expliquer la perte de 5v en dynamique : a ce stade c'est soit le PS en dynamique ne donne plus 19v et c'est le,PS qui est fatigue ...soit la perte se fait aux connexions entre le ps et le mppt ( qui n'est pas en cause apparemment )...mais comme tu as l'air de t'y connaitre je passe la main ·le 28 août 21:33
matelot@17523:Donc ce serait plutôt le panneau que le régulateur qui me boufferait 5v à l entrée ? Le panneau a 3 ans, le régulateur 10 ans ...·le 28 août 21:53
Lady_C:@Salvetat : tu demandais où c'est mesuré, et je te réponds que c'était abordé dès le départ.
19 volts à la sortie des panneaux, 19 volts à la sortie des connecteurs (donc MC4 et câbles hors de cause), mais 14 volts quand branché sur le régulateur.·le 28 août 23:12
Lady_C:quelle référence de MPPT ?·le 28 août 23:12
Salvetat:@lady-c : et je te reponds ...mesure en statique ....et donc tes conclusions sont d'un niveau tres amateur ...hop fond de cale ·le 28 août 23:17
Lady_C:je ne conclus rien, je reprends les termes de la question, où on a déjà tous les détails que tu demandes.·le 29 août 09:51
29 août 2024

Ce que tu constates peut-être tout à fait normal : un PS est quasiment un générateur de courant, dont la tension dépend de ce qui est branché dessus.
Si rien n'est branché on mesure la tension à vide du panneau Voc.
Si on veut mesurer le courant de cout-circuit Icc, on court-circuite les bornes et la tension est donc de zéro volt.
Entre ces deux extrèmes on peut tracer une belle courbe, à l'endroit où cette courbe forme un coude se trouve le MPP (Maximum Power Point) qui est le point où l'énergie fournie est maximum. Ce point varie en fonction de l'énergie solaire reçue.
Le travail d'un régulateur MPPT consiste à faire fonctionner le panneau à ce point MPP pour en tirer le maximum. C'est donc le MPPT qui fixe la tension, et non le panneau.
Le Vmp de 15 V que tu mesures est tout à fait plausible. Néanmoins s'il te semble que dans les mêmes conditions il était il y a quelque temps de 17 V, il est possible que ce soit dû à une dégradation du panneau comme par exemple une cellule défaillante (mais tu devrais le voir en mesurant Voc) ou une dégradation des connexions internes (et là le Icc baisserait). Certains disent que Voc et Icc peuvent être bons et le panneau tout de même défectueux, personnellement je ne l'ai jamais vu.


matelot@19001:PS : puisque ton MPPT a 10 ans ce serait pas mal de faire une mise à jour du micro-logiciel, si c'est possible.·le 29 août 00:46
29 août 2024

Ok, merci pour vos avis!


30 sept. 2024

Bonjour je relance avec une autre question. Je viens de changer mes batteries et le regulateur semble ne plus fonctionner.
Mon regulateur est bien alimenté côté panneau à 19v.
Côté batterie, même en descendant assez bas en charge, 64% et 12,4v, le regulateur ne déclenche pas la charge des batteries par les panneaux.
Pourtant, les 2 diodes panneaux et batteries semblent fonctionner correctement.
-Vertes lorsque connectées respectivement aux panneaux ou aux batteries
-orange clignotant losque déconnectée des batteries
Le sav du fabricant me dit de faire un test et de descendre encore plus bas en décharge 50% (Avant il déclenchait autour de 70% de charge et 12,5v) Ça me semble inutile dangereux pour les batteries de descendre encore.
Qu'en pensez vous?
Merci


Now:Bonjour, aurais tu cramé un fusible interne de ton mppt (tu ne dis pas quel modèle c'est) en le débranchant des batteries pendant que le panneau débitait?Regarde si il y a un fusible sur la sortie et si oui vérifie son état.·le 30 sept. 10:13
Eric19:Ok.merci c'est possible lors du remontage. Pourtant la diode est verte côté batterie.C'est un uniteck 30/12 12S·le 30 sept. 10:20
Eric19:Non le fusible de 30a est bon!!!·le 30 sept. 10:42
30 sept. 2024

Je repose ma question différemment. Pouvez vous me dire jusqu'à quel niveau de décharge vos mppt descendent avant de s'enclencher?
Je suis à 55% de charge, 12,4v et mon régulateur ne charge toujours pas.
Avant le changement de batteries, il s'enclenchait à 69% environ...
Merci


Pat45:hello, j'ai un SRNE 50A, c'est très rare qu'il coupe entièrement la charge, ceci dit j'ai presque toujours un consommateur en route(chargeur tel, ordi, frigo, convertisseur...)Le matin mes batteries sont autour de 12.6V, et il charge dès les premiers rayons de soleil.Je suis bien souvent à 100% dès 9h, et mes 675 Ah de batteries plomb ne descendent que très rarement en dessous de 70%.Il laisse entrer entre 5 et 43A si je mets le dessal en route.·le 30 sept. 16:50
30 sept. 2024

Je ne vois pas de régulateur 30/12 dans la doc Uniteck. Quelles sont les caractéristiques du panneau solaire?


30 sept. 2024

J ai 1 seul panneau 100w qui fonctionne actuellement de chez uniteck.
Le regulateur est ancien. Un 30/10.12s
Merci


PeeFl:Le panneau Unisun 100w est censé donner 17.6 V à pleine puissance, donc parfaitement éclairé. Le régulateur Uniteck 30/10 est toujours au catalogue et est censé fonctionner à partir de 17v. Une petite perte de tension et ça coince.·le 01 oct. 11:16
Now:Oui, ça peut venir de ça, une tension légèrement plus haute avec les nouvelles batteries + une petite perte supplémentaire pour raison x ou y (contacts?) et le seuil de tension peut ne plus être atteint pour le démarrage du MPPT ... 17,6v c'est un peut juste pour un panneau solaire dans une installation 12V.·le 01 oct. 13:17
PeeFl:La tension du panneau, c'est 17.8v et pas 17.6v, c'est mieux mais c'est encore un peu faible.·le 01 oct. 16:27
Eric19:Merci pour vos.retours. j ai bien 17,8 de tension sortie panneau. Un voisin a débranché son victron 100/30 bluesmart et ça fonctionne parfaitement. Mon Uniteck est visiblement mort ou deparamétré. Je ne sais pas comment ces Uniteck peuvent se reparametrer. J ai appelé le sav qui me.dit que c'est une reconnaissance autom.Je laissé tomber et j en achète un autre. Le victron est cher mais l'interface USB est pas mal.·le 01 oct. 21:37
30 sept. 2024

Pas la peine de flinguer ta batterie pour tester ton MPPT, normalement dés le premier pourcent de décharge, le panneau & MPPT doit compenser immédiatement dans la limite de la production du panneau, bien sur, mail il fournit immédiatement.


30 sept. 2024

Oui, j ai remis mon chargeur en route. Mon mppt doit être mort.


gilles.g33:Le hasard fait bien les choses : suite à passage en batteries LFP, j'ai débarqué un MPPT Tracer 2215RN avec son écran MT-5 que je voulais mettre en vente. Documents ici transfert.free.fr[...]iQTVVc7 .Intéressé ?·le 01 oct. 06:42
Pat45:Heu...pas la peine de mettre aussi cher, celui-ci fera parfaitement l'affaire, pour le quart du prix!www.ase-energy.com[...]ne.html ·le 01 oct. 13:00
gilles.g33:@Pat45 aussi cher que quoi ?·le 01 oct. 13:37
Pat45:@gilles, c'est bien celui-là que tu as, à priori?www.objetsolaire.com[...]4v.html Mais je me suis peut-être trompé...ceci dit, j'utilise les SRNE depuis plusieurs années sans jamais aucun problème.après avoir eu un 30A, je suis passé au 50, que j'ai payé moins de 150Euros de mémoire il y a 3 ans.·le 01 oct. 16:41
matelot@19001:J'ai regardé la fiche technique du SRNE : ils ne précisent pas l'écart de tension nécessaire pour que le MPPT démarre. Chez Victron c'est 5 V.·le 01 oct. 17:53
Pat45:ah?comme je le disais plus haut, je n'ai jamais eu de souci de démarrage du MPTT...je retourne très bientôt à bord, à priori tout va bien au bout de 6 mois sans presque de surveillance, le SRNE semble avoir fait son job, comme l'année dernière et celle d'avant.·le 01 oct. 20:06
matelot@19001:Je suppose que tu n'as pas les mêmes panneaux que Eric19, donc que ton installation fonctionne ne dit rien sur la sienne (et d'ailleurs il n'a pas vérifié son MPPT qui peut-être n'y est pour rien ou est juste déparamétré.·le 01 oct. 20:12
Pat45:ah...il y a panneaux et panneaux?j'ai 2X 310W, achetés à St Martin en 2021... des panneaux monocristallins lambdas, rien d'exceptionnel, et oui, j'avoue ne pas regarder ces histoires de voltage.Ce qui me semble important, ce sont les ampères qui rentrent...bon, ça fait quelques années que ça fonctionne nickel, sachant que je n'ai pas de chargeur de quai. La chance, peut-être?Et d'ailleurs, je ne fais que partager ce qui me semble être un bon plan...c'est un peu à ça que sert un forum, non?En tout cas, à 65 Euros le SRNE 20A, ça ne vaut pas le coup de s'em...avec un autre MPTT récalcitrant ou trop subtil à paramétrer.Question paramètrage, j'ai toujours laissé celui d'usine, calculé en fonction du type de batteries.·le 01 oct. 20:42
gilles.g33:@Pat45 ce n'est pas celui la. j’ai mis plus haut un lien vers la doc·le 02 oct. 05:48
01 oct. 2024

Bonjour,
Que veut dire "mesurer une tension en court circuit de 19v"?

Une tension en court circuit c'est: 0v


zouip:pour moi : mauvaise expression ou traduction : on mesure au contraire la tension en circuit ouvert (sans intensité)c' est l' intensité qui peut se mesurer en court-circuit·le 01 oct. 13:03
01 oct. 2024

Mon mppt est effectivement hors jeux où deparamétré. J ai utilise le victron d un voisin et ça fonctionne parfaitement !
Je ne pense pas que ces Uniteck se re-parametrent facilement


02 oct. 2024

Il me semble avoir lu??? qu'il faut déconnecté les panneaux avant de débrancher les batteries pour ne pas endommager le MPT.
Peut être d'autres avis?????????


Erendil:Oui, c'est impératif. Il ne faut pas que le MMPT délivre dans le vide. Alors tu retournes ou débranches les panneaux avant de couper la batterie.·le 02 oct. 21:26
matelot@19001:C'est une légende urbaine. Mon MPPT Victron est séparé brièvement de la batterie toutes les 6 minutes.·le 02 oct. 21:32
Pat45:Oui, j'ai déjà fait les deux manips, sans flinguer quoique ce soit...·le 02 oct. 23:39
Now:Pas vraiment une légende urbaine, c'est le cas pour certains (mais peut-être que les anciens modèles ?) mppt Victron. J'ai pu en faire l'expérience par un moment d'inattention et le fusible du mppt a grillé instantanément. Il me semble bien que c'était noté clairement dans la notice. Mais bon, depuis les produits ont évolué et ça ne serait pas étonnant que ça ne soit plus valable.·le 03 oct. 00:30
matelot@19001:J'ai déjà expliqué ça récemment. D'autre part je me demande comment le courant du panneau seul aurait grillé le fusible, puisque la batterie était déconnectée. Bon, je le répète une fois de plus : il faut paramétrer le MPPT en 12 V, et non en "12/24 V auto" et c'est bon. Mon MPPT 75/15 date de 2014 mais son micro-logiciel est à jour. Et 100 fois par jour il est coupé et reconnecté de la batterie.·le 03 oct. 00:54
gilles.g33:Aucun problème avec le Tracer 2215RN lorsque je coupe entre le MPPT et les batteries avec un inter 25A. Fait de nombreuses fois. ·le 03 oct. 00:54
Now:@ Matelot, Ok, une question de paramétrage, mais bon, avec le paramétrage d'origine, et sur les anciens modèles (je ne sais pas si c'est encore le cas) si tu débranche la batterie, le fusible saute, donc ça n'est pas une légende urbaine, c'est tout ce que je voulais préciser. J'ai été aussi étonné que cela arrive, mais c'était le cas et c'était confirmé dans la doc Victron, il me semble bien (à vérifier) ·le 03 oct. 09:39
Pat45:A priori pas sur les nouveaux, j'ai eu un faux contact à gérer sur le branchement + vers la batterie, le regul a été débranché plusieurs fois de la batterie, sans que cela ne le fasse sourciller.Ni fusible grillé, ni rien d'autre à déplorer. Bon, ce n'est qu'un SRNE, vendu au quart du prix d'un Victron, hein...·le 03 oct. 15:39
