NKE-Sortie nmea-

tu aurais la référence de ton boitier de mutliplexage ?

nke-marine-electronics.fr[...]ash.pdf

Merci pour vos liens.

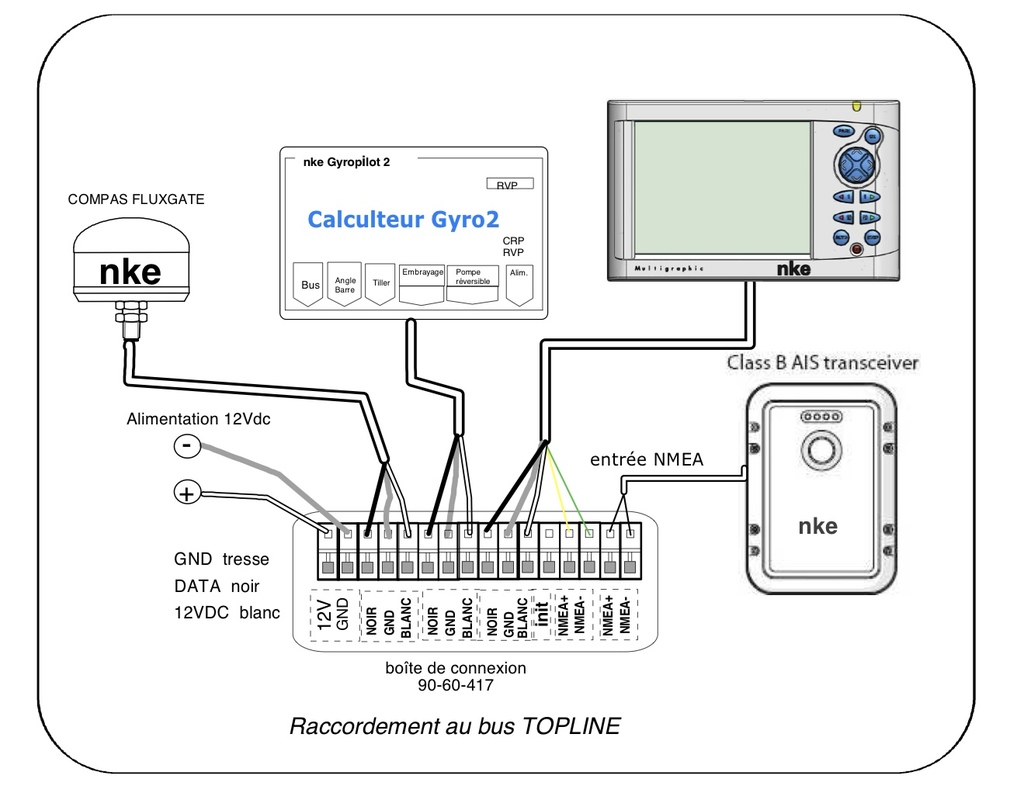

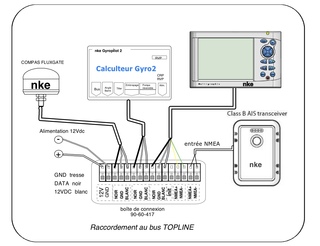

* Pour la sortie NMEA Flash, la place dans le boitier de connexion est prise par l'afficheur TL 25. Comme sur le schéma joint. Je ne pense pas qu'il soit possible de connecter 2 appareils sur les memes bornes.
* Pour la box USB : le truc que j'ai trouvé chez Quark-elec fait exactement la même chose (et même peut être plus car l'AISest intégré et il suffit de connecter une antenne) pour beaucoup moins cher. D'où mon interet pour ce boitier

Bon qd ca veut pas ...ca veut pas...

www.hisse-et-oh.com[...]tue-nke

Merci Uchafu !!
J'ai relancé le fil que tu m'as indiqué.

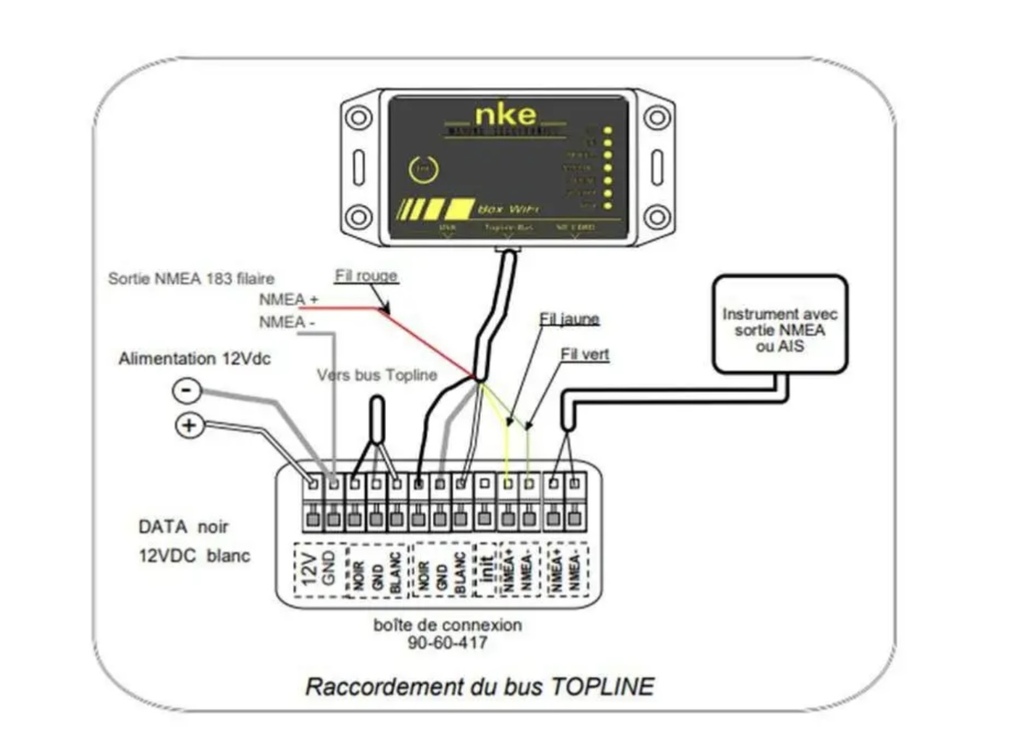

En fait j'ai récupéré ce boitier NMEA output. Donc il suffit que je branche l'entrée de ce boitiersur une connexion blanc, tresse , noir du bornier topline ?

C'est ca ?

Non non, ça va le faire, t'inquiètes.

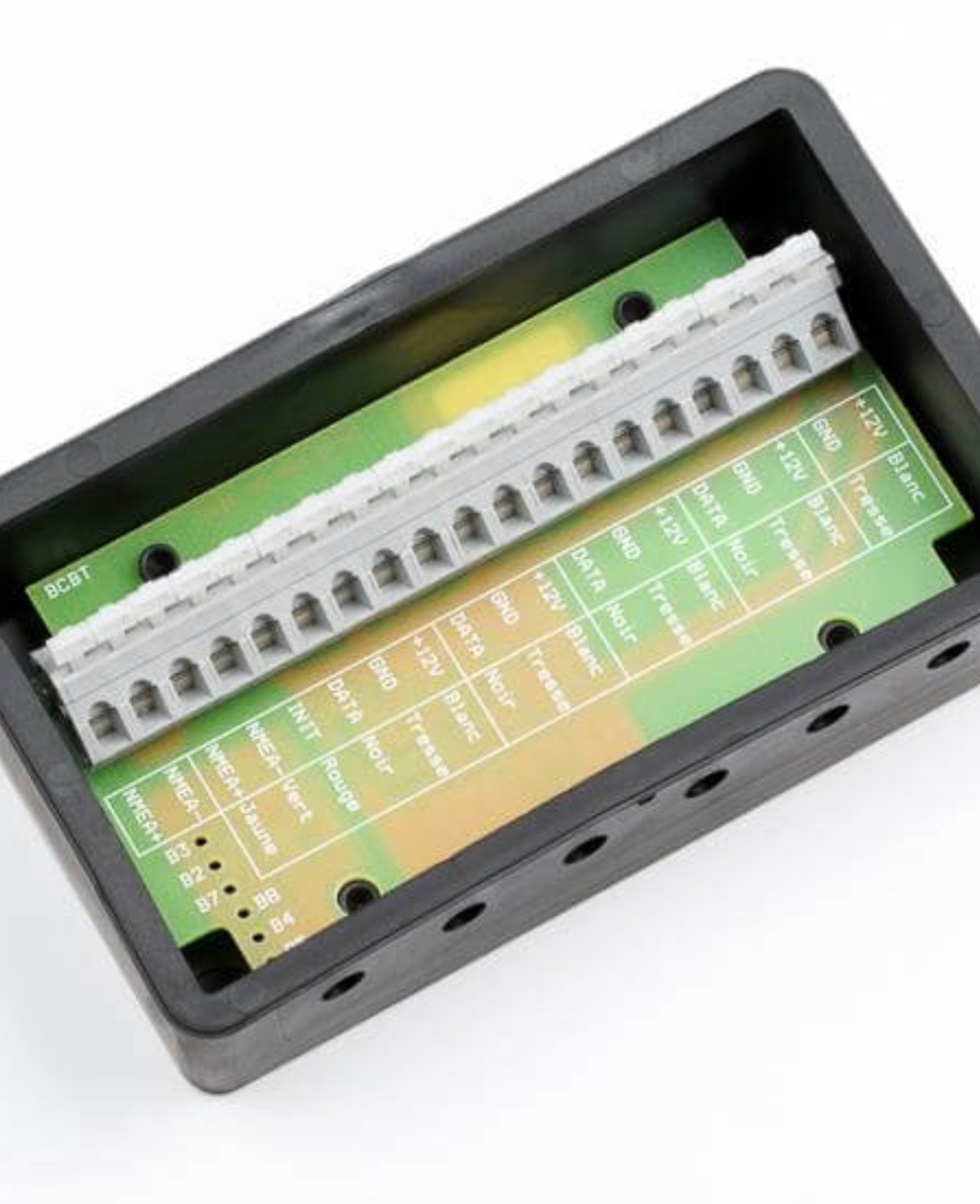

Oui, blanc, tresse, noir en double sur une borne du boitier d'interconnexion NKE. Un autre câble en sort, avec les signaux RS232 / NMEA.
Ce boitier "output" (j'ai le même) va transformer une partie des informations Topline du bus NKE vers le NMEA 0183, conformément à la documentation. Si tu veux des échantillons de fichiers, je peux t'en passer.

OK c'est clair merci.
Par contre j'ai pas de place sur mon boitier d'interconnexion et je ne comprends pas pourquoi car normalement j'ai le TL 25, le sondeur + anémo et la telecommande.
Je pense virer cette connexion mais si jamais il faut que je la conserve je devrais ajouter un autre boitier de connexion pour avoir assez de bornes disponibles. C'est bien ca?

bonjour,
j'ai exactement le même problème, alors, les informations MNEA peuvent-elles être extraites sans le Bus Datalog ?

Merci beaucoup!

Bonsoir,
Tu peux aussi contacter le service après-vente NKE basé à Hennebont (56) près de Lorient. Ils sont très compétents et certainement plus disponible maintenant que la route du rhum est partie.

1/ OUI
2/ OUI
3/ Je ne sais plus, et je n'ai pas le boitier sous la main pour regarder, désolé :-(
Un coup de contrôleur en position ohmmètre / continuité devrait te renseigner...
Et sinon, tu l'utilises comme tu le veux, si tu veux croiser rx et tx, tu le fais, quelque soit ce qui est gravé sur le boitier.

OK, merci pour vos réponses :)
Je n'ai pas le boîtier sous la main non plus.
Il y a quand même un truc qui me questionne : si les bornes +/- 12v sont des sorties connectées en parallèle des blanc/tresse, à quel endroit le bus topline est-il alimenté en entrée en amont ?

@The Spy : Le bus topline n'est pas alimenté.

Bonjour,
Pour ma part, je viens de terminer l'installation de l'AIS avec une centrale NKE.
L'idée étant de récupérer les infos NKE (Vitesse, fond, ...) sur la tablette par l'intermédiaire du WIFI de l'AIS.

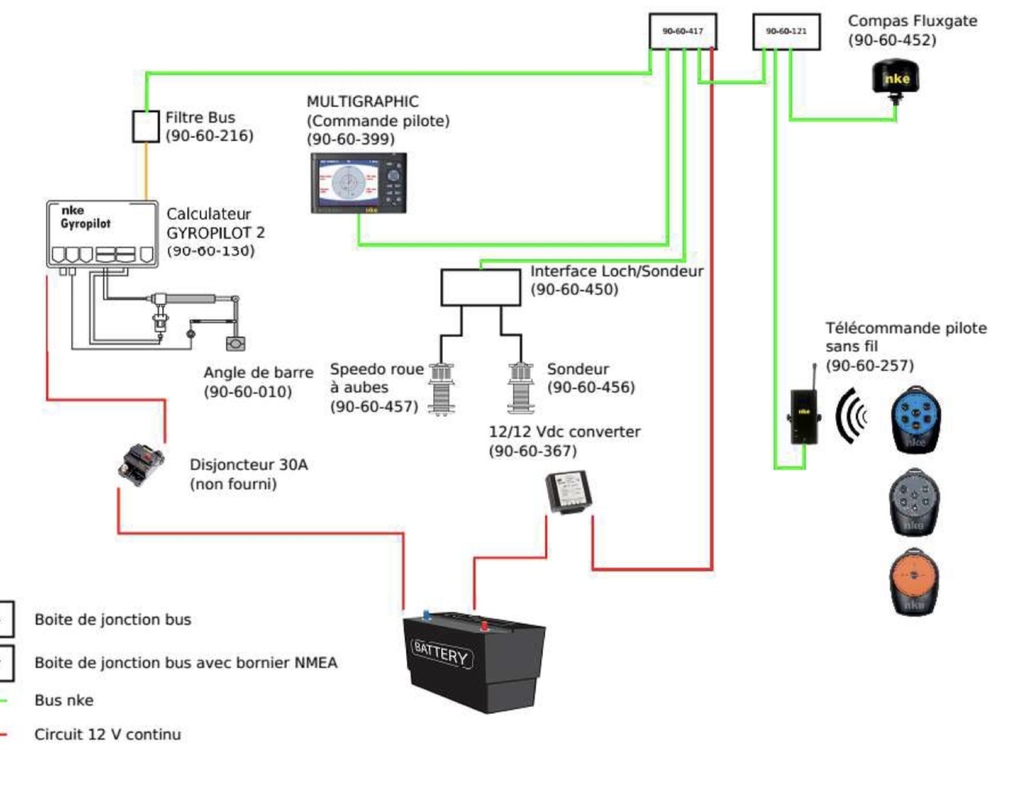

Voir le fichier joint pour le principe de montage.
Ce n'est pas tout à fait comparable à l'installation de Spy puisque je n'ai pas de pilote NKE.
Bonne journée
André

On va y aller au pif ?
Quels fils sont dénudés (leur couleur) ?

On peut avoir 2 hypothèses :
* C'est du Topline (NKE) ;
--> utilisation de la tresse, du noir et du blanc
* C'est du autre chose ?
--> En serrant les fesses, sans garantie, rouge + 12v, tresse -, bleu a connecter à la broche RX d'une interface rs232 réglée à 4800, un émulateur de terminal connecté à l'interface, est-ce que quelque chose s'affiche ?

Perso j'attendrais des nouvelles de NKE, qui sont devront peut-être aller faire un peu d'archéologie, donc ne répondrons pas tout de suite.

Possible aussi d'ouvrir le GPS, et de repérer des polarités de composants, de suivre / chercher leur cheminement.

Bonjour
Il est dit ici régulièrement que les gens du SAV NKE sont réactifs et serviables.
Ont-ils refusé de te fournir la doc de ce (vieux ?) GPS ?

Nke-marine-electronics.fr

Merci Yantho et et bmayer , je me renseigne pour un ami à distance qui a ce gps et veut lemonter sur un multiplexeur pour en sortir les infos nmea ( GLL, etc..) afin de les afficher sur son pc et tablette
merci de votre aide,
concernant l'alim on peut la brancher au bus qu il a pour le reste de l equipement ( sondeur, vent)

Merci MMW33 :-D
C'est vrai tu as raison, quant à utiliser un GPS NMEA ; autant en adopter un actuel, moyennant une 30aine d'euros, ce sera bien plus efficace. (et c'est d'ailleurs ma configuration)

Perso, je ne rechigne pas à mettre le prix. Il s’agît avant tout de sécurité, comme beaucoup de choses sur un bateau 😉

Bonjour à tous !
Qui a la référence des connecteurs bus mâle 3 fiches pour connecter une interface Loch/Sondeur...?
Photo jointe pour plus de précision.
