Multiplexeur Nmea0183 et vhf 750 ais

Bonjour a tous.

J'ai un problème, je ne vois pas l'AIS de ma vhf sur ma tablette Samsung.
- J'ai acheté un multiplexeur NMEA2WIFI (vela navega) il y a quelques semaines.
- J'ai un VHF RT750AIS.

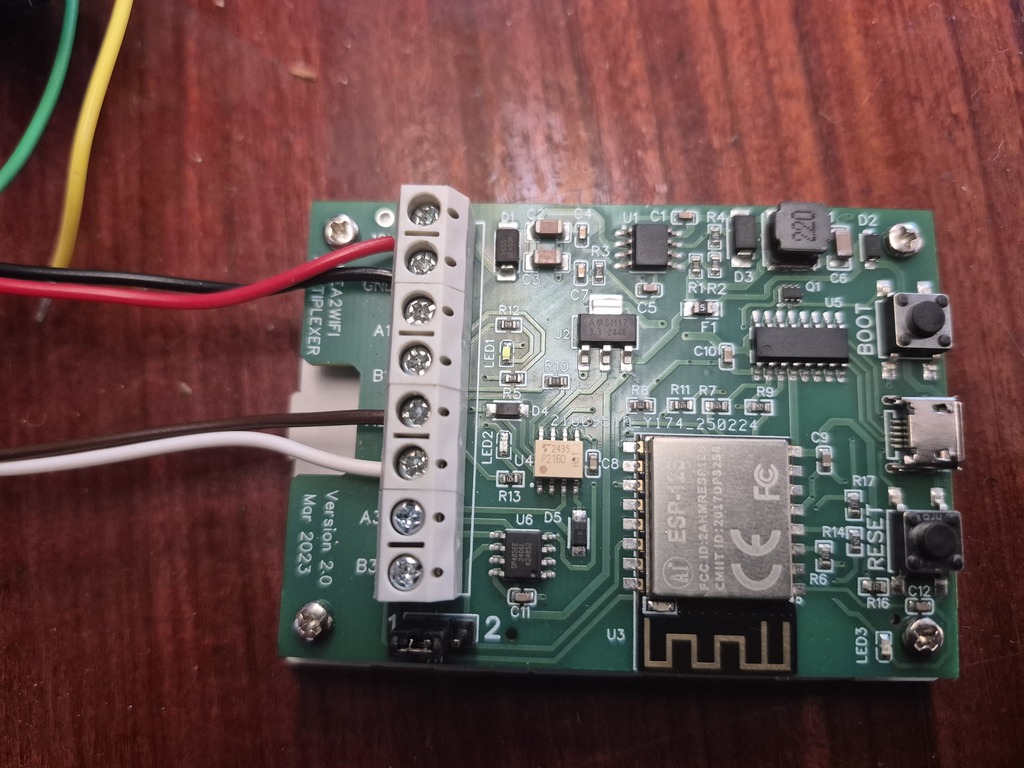

- J'ai câblé le multiplexeur à ma VHF avec le protocole NMEA0183

Vert : dans NMEA+ :A1
Jaune : en NMEA- B1
Maron: NMEA+ A2
Noir : out NMEA- B2

et je peux voir le réseau créé par le multiplexeur sur ma tablette et mon téléphone.

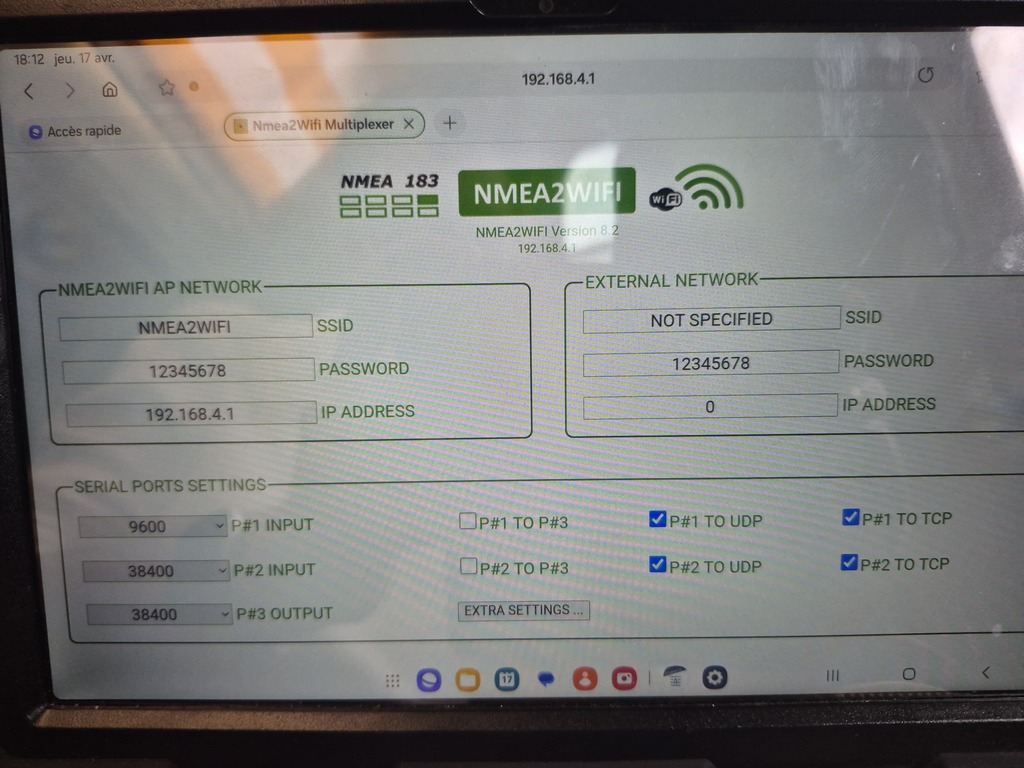

Je peux communiquer avec le multiplexeur à l'adresse 192.168.4.1,

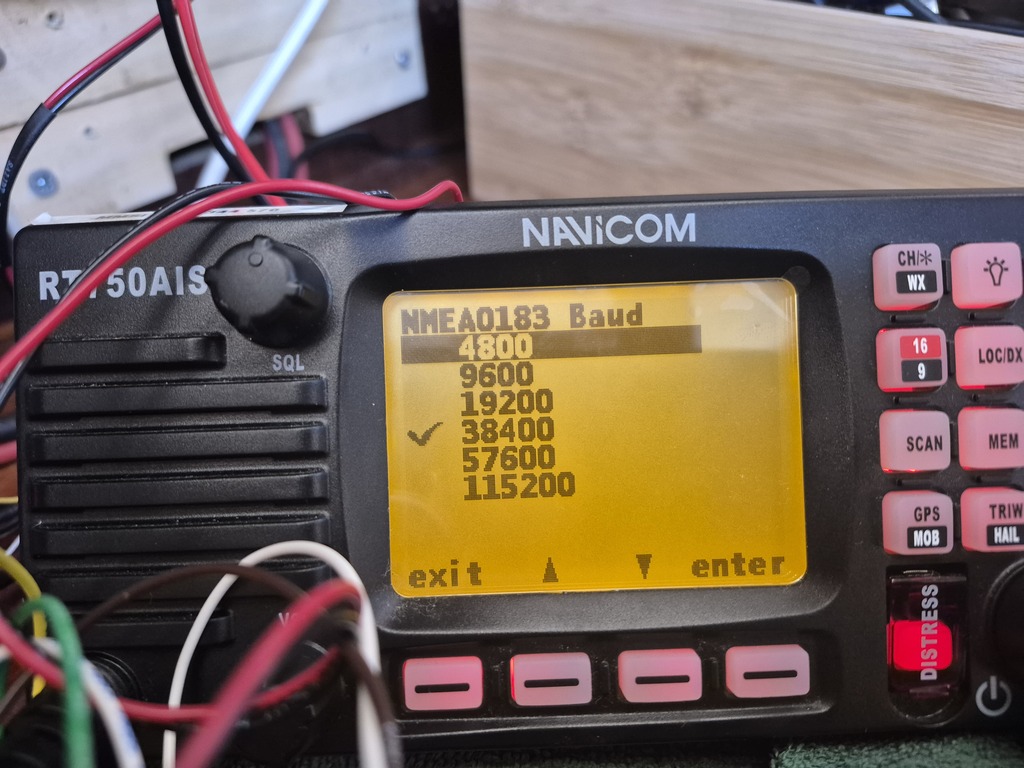

J'ai configuré ma VHF pour envoyer des données NMEA0183 au multiplexeur.(38400)
Mais aucune des LED ne s'allume. Snif

J'ai essayé d'inverser les fils entre la sortie GPS et l'AIS sur le multiplexeur.
J'ai bien 12V à l'entrée.

Et dans navionics, ben rien, il ne detecte rien...( j ai mon abonnement valable jusqu'à juin)

Pouvez-vous m'aider ?

Cordialement

#VHF#multiplexeur#nmea0183

Lu_do

Tous
Non lu

Bonjour, La RT750AIS a un gps interne. Donc il... Mathieu Enfant Sauvage2j

Pour la VHF seuls 2 fils sont nécessaires pour ... hdmanillac2j

Merci pour vos conseils, je vais enlever les ... Lu_do1j

https://support.garmin.com/fr-FR/?productID=777... Lady_C1j

Bonjour, l'idéal est de fonctionner en UDP Da... courtox561j

Merci. La tablette voit le multiplexeur, s'y co... Lu_do1j

Bonsoir, je suppose que ta tablette est une ma... courtox561j

Merci du conseil, Je vais essayer d aller au b... Lu_do1j

Mathieu Enfant Sauvage

Bonjour,
La RT750AIS a un gps interne. Donc il doit afficher la position est-ce bien le cas?
Le câble vert sert uniquement pour l'a réception d'un GPS externe en NMEA, en configuration basique tu n'en as pas besoin.
Pour ce qui est des données AIS et GPS transmises par la VHF, c'est avec les câbles marron/noir à 38400. Si ça ne fonctionne pas, j'essaierai d'inverser noir et marron, ou de mettre marron uniquement en A1 ou B1. Les fils noirs arrivant de la vhf sont des masses.

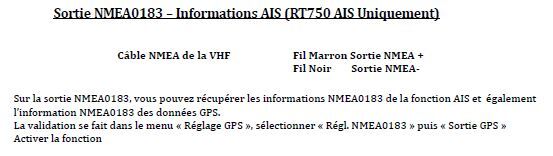

Il y a tout en page 8 du manuel download.navicom.fr[...]750.pdf

Côté nmea2wifi, le port utilisé est-il bien configuré à 38400?
Courage ça va tomber en marche!

Ajouter un commentaire

hdmanillac

2j2j

Pour la VHF seuls 2 fils sont nécessaires pour passer l'AIS et le GPS:
=> marron (+) sur A1 et noir (-) sur B1. Vérifier que P1 est bien à 38400 bauds et que P1>TCP et P1>UDP sont bien cochés.

Pour Navionics, je connais pas... Je pense qu'il faut régler les ports avec les valeurs du NMEA2WIFI. Par exemple UDP 2000 et TCP 3000.

Ajouter un commentaire

Lu_do

Merci pour vos conseils,
je vais enlever les fils vert et jaune que j'ai mis sur A1B1, et y brancher le marron et le noir ( qui sont sur A2B2)
J'ai activé les données AIS sur la radio, et mis en 38400,
Après mon interrogation est sur le fait que la diode rouge n'a jamais clignoté en étant branché sur A2B2.

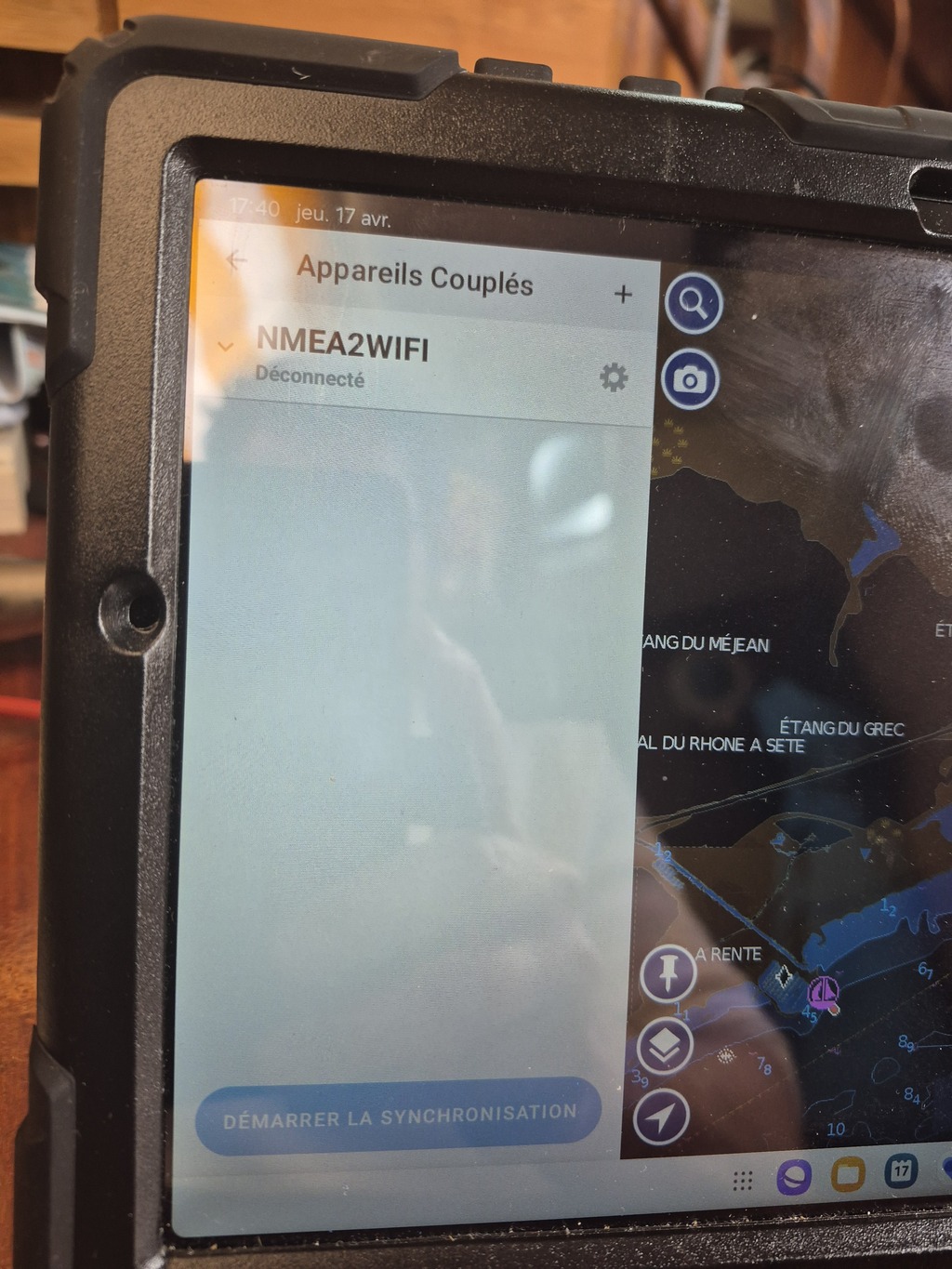

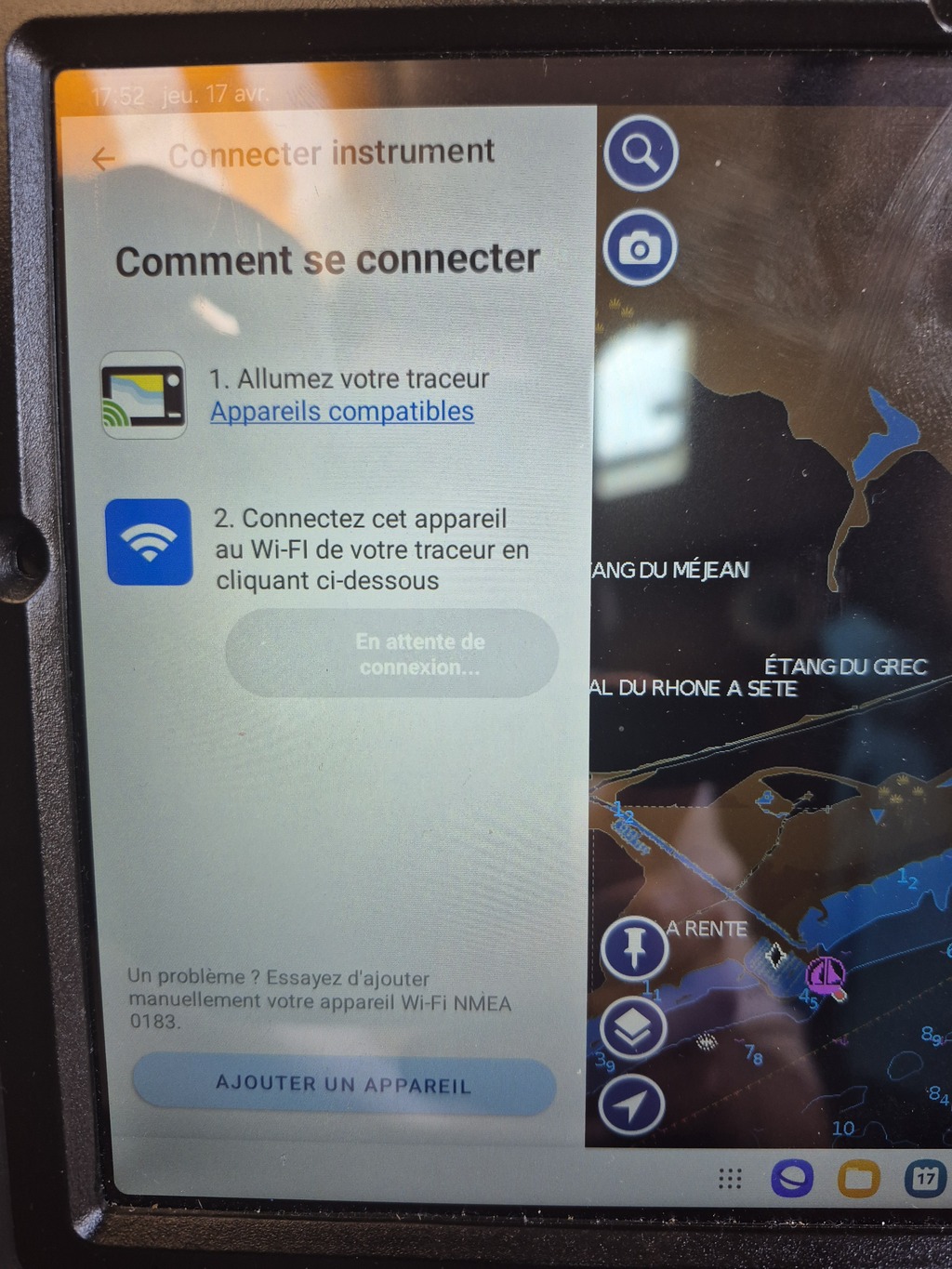

Ensuite, j'ai trouvé que sur navionics il me fallait ajouter manuellement l'appareil couplé, en rentrant :
Nom :XXX
HOST : 0.0.0.0 ( moi j'avais essayé avec l'adresse IP mais pas de résultat)
Port number : 2000

vous confirmez ( pour ceux qui ont navionics ?)

j’essaie cela samedi prochain quand je retournerai au bateau.
Je vous tiens au jus.

Lady_C:support.garmin.com[...]/fr-FR/ le NMEA2WIFI (vela navega) est en UDP 2000 par défaut.·le 14 avr. 12:46

Ajouter un commentaire

courtox56

Bonjour,
l'idéal est de fonctionner en UDP
Dans Navionics Boating de Navionics tu pourras mettre 0.0.0.0 et le bon port de communication
De plus si les ports sont classiques, Boating va trouver tout seul ton émetteur en UDP

Sinon si tu te positionne en TCP, là il faut donner l'adresse IP du serveur et le bon port de communication.
En premier il faut être connecté en WiFi entre la tablette et le serveur.

Lu_do:Merci.La tablette voit le multiplexeur, s'y connecte ( car j'accede a ses paramètres grâce a l'adresse IP) mais en revanche ça ne cré pas d'appareil. (vue sur la video mahina met les voiles (ton ais sur navionics), navionics se connecte directement a la passerelle nommée: digital yacht WLN10 à 12.32min))·le 14 avr. 13:17

Ajouter un commentaire

courtox56

1j1j

Bonsoir,
je suppose que ta tablette est une machine qui tourne sous Android de Google.
Android n'est pas un vrai système d'exploitation, c'était prévu pour une console de jeu connectée sur internet.
Donc si il y a une connexion 3G/4G et une connexion Wifi Android regarde la plus rapide des 2 et l'utilise, mais s'il n'y a pas d'internet sur le WiFi, alors il ne l'utilise pas pour recevoir des données et n'écoute que la porte réseau 3G/4G
Donc pour recevoir les trames AIS sur ta tablette par WiFi, il faut supprimer l'utilsation des donénes par la connexion réseau 3G.

Peux tu faire un essai en supprimant les données de ton réseau "mobile"

Comme tu es en protocole UDP, prends 0.0.0.0 comme adresse IP et port 2000 du serveur WiFi

Ta VHF envoye bien les données NMEA0183 au multiplexeur?

Ajouter un commentaire

Lu_do

Merci du conseil,
Je vais essayer d aller au bateau mercredi soir pour essayer.
Je vous tiendrai au courant.
Bonne soirée

Ajouter un commentaire
