Manille Oméga force 7 pour liaison chaine - ancre, ....

Manille oméga force 7 pour laison chaine - ancre, les carractéristiques géométriques

N'ayant jamais pu les trouver sur le net, les voici en pièce jointe.

Pour ma Kobra 12Kg dont le passage dans la verge est de 14,5mm X 35mm, je ne suis pas certain que le jeu de 14,5 - 13mm = 1,5 mm soit suffisant pour le coulissement, à cause de la forme en oméga de la manille et de l'épaisseur de la verge.

Y a plus qu'à essayer.

L'équipage
#mouillage
TITIMARINTITIMARIN
25 mars 2025
SolentSolent
26 mars 2025

Salut ,
J’ai vu ces manilles en stock chez AD.

TITIMARIN:justement, moi pas...(port des sablons / Ouistreham) ce n'est pas la première manille que l'on trouve ... du coup je l'ai commandée par internet "sans savoir". ·le 26 mars 08:26
Ajouter un commentairePublier
bonzibonzi
26 mars 2025

Pour avoir le coulissement sur ma Spade j'en ai mis 2 tête bêche

robertoroberto
26 mars 202526 mars 2025

Faire des essais d une manille a 50-60euro(?) piece, il faut vraiment en avoir envie :)

Rigil:Oui, j'ai payé pour voir ! Ai dû remettre ma Wichard lyre inox 6 pans creux 😭·le 26 mars 09:54
Loulouton 2:J’ai aussi une 6 pans creux dont la résistance est en ligne avec celle de ma chaîne et de mon osculati Twist. Simple et bien. ·le 27 mars 12:01
Ajouter un commentairePublier
Prana-JPrana-J
26 mars 2025

pour info, j'ai une manille force 7 de 10 qui ne passe pas dans la verge de ma Fob Rock (27mmx 20mm), du fait de la forme de la partie plane qui contient le filetage. Ne pas se baser juste sur le diamètre de la partie arrondie de la manille. J'ai donc commandé la même en diamètre 8, dont la résistance reste supérieure à celle de la chaîne de 10, en espérant que cette fois-ci elle passera dans la verge. Je paie donc pour voir!Le but est de mettre 2 manilles bout à bout entre la chaîne et l'ancre, comme préconisé ailleurs sur ce site par des "spécialistes" en remplacement de la chape que j'avais fait faire chez Acmo

Solent:Ça n’a pas d’intérêt d’en mettre deux à moins qu’elle ne passe pas dans le chas de la verge. La mienne en 8 a bien tenue en Corse et il parait que c’était du jamais vu ! ·le 26 mars 10:30
Rigil:Mouais, ma manille inox Wichard a bien tenu en Corse aussi...(11 tonnes de résistance pour la 10mm, je crois que les taquets de la main de fer puis le guindeau auraient lâchés avant)·le 26 mars 13:06
Ajouter un commentairePublier
Lorenzo&LotusLorenzo&Lotus
26 mars 2025

Bonjour

Pourquoi pointer cette histoire de dépense si les protagonistes peuvent se le permettre ?

TITIMARIN:D'autant que cette dépense est toute relative puisque c'est une manille qui permet de passer dans le davier sans pour autant risquer une rupture comme déjà vu sur les émerillons inox vendus bien plus cher encore. Ce qui m'a séduit c'est que là on a un système simple , solide, adapté à la chaine de 8 (pour moi), et avec une seule manille on fait normalement la liaison complète avec l'ancre. Les manilles "classiques" que j'utilise jusqu'à ce jour sont trop grosses pour passer dans le davier, du coup je traine mon ancre sur le pont et le largage n'est donc pas immédiat. ·le 26 mars 11:00
Ajouter un commentairePublier
epsilonepsilon
26 mars 2025

Je confirme, pour de la chaîne de 10 il faut mettre la manille omega de 8 qui a une charge de rupture bien supérieure à la chaîne.
Testé avec une kobra de 20kg et chaîne de 10 .

Rigil:L'omega de 8 bloquait fréquemment dans ma Spade de 15 kg et dans le davier de 45mm (faut dire que mon bateau actuel est particulièrement mal foutu)·le 26 mars 13:10
Ajouter un commentairePublier
matelot@19001matelot@19001
26 mars 2025

Bonjour, quelqu'un aurait-il l'expérience d'une manille Omega Force 7 sur une Rocna de 20 kg ? Quelle taille pour qu'elle tourne librement ?

Rigil:Une Omega 10 ça ne passe pas dans une Rocna 25 en tous cas...·le 26 mars 14:50
matelot@19001:OK merci ·le 27 mars 11:32
Ajouter un commentairePublier
jean_manujean_manu
27 mars 2025

Une manille

jean_manujean_manu
27 mars 2025

Une manille hr, c'est moins de 2 euros en 10 mm et une charge de rupture de 5 tonnes.
Ça devrait largement suffire...

TITIMARIN:ce type de manille ne passe pas dans un davier... ·le 27 mars 09:33
Ajouter un commentairePublier
bonzibonzi
27 mars 2025

Effectivement, il y a moins cher que les Force 7 mais il y a plus cher comme les émerillons divers en inox et c'est à vie.
Je suis pleinement satisfait de mes Force7

LAKSLAKS
27 mars 2025

Ces problèmes de dimensions des manilles force 7 viennent du surdimentionnement systématique, alors que justement leurs qualités si chèrement payées permet de les sous-dimensionner, ce qui règlerait ce problème de trop grande taille.

Rigil:Hélas le modèle plus petit est du coup trop etroit pour les verges·le 27 mars 22:06
Ajouter un commentairePublier
Ar-men (anciennement Tan’oz)Ar-men (anciennement Tan’oz)
28 mars 2025

Bonjour,
À bord: Rocna 33 kg, 125 mètres de chaîne de 10.
2 manilles galva HR frappées à suivre sur l’ancre. Puis 30 cm de chaîne et enfin un émerillon.
Tous les manillons matés et assurés.
16 mois de mouillages non-stop avec un bateau qui tournait en rond souvent.
L’avantage de ce système est que l’ émerillon tire toujours droit et ne risque pas de casser dans le cas où le tirage ne se fait pas dans l’axe.
Ce montage m’a été préconisé par un grand marin qui a écumé toutes les mers du globe depuis son jeune âge.
Vraiment très efficace.
Bonne réflexion,
Patrice

TITIMARINTITIMARIN
16 juil. 2025

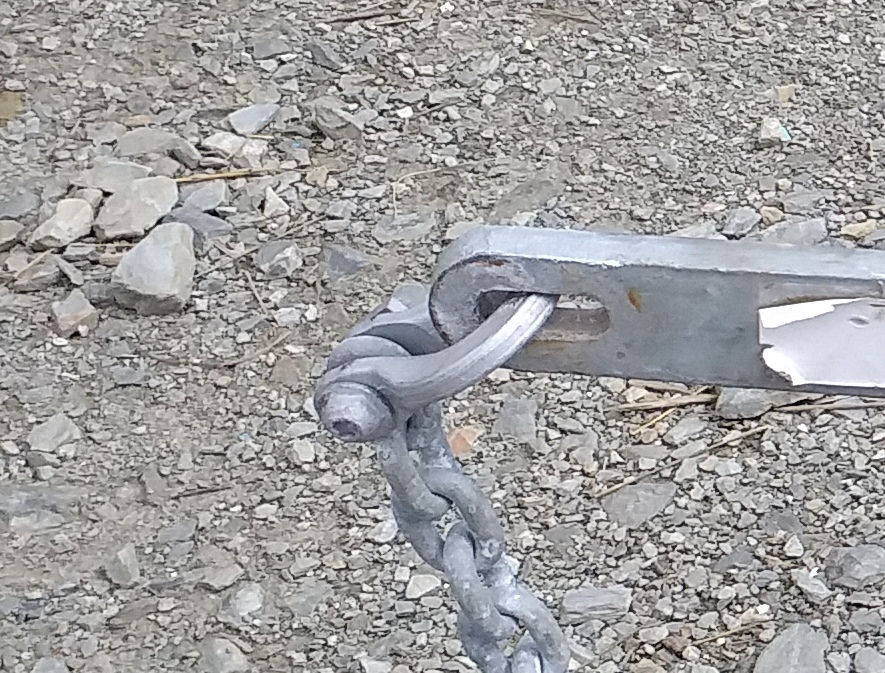

voilà le résultat : kobra 12kg et manille oméga force 7.

Cela se monte, mais... la rotation n'est pas libre. C'est trés moyen moyen moins ...

Rigil:Oui, ça ne va pas en effet, j'en ai une toute neuve qui traîne dans un tiroir du coup...🤣·le 17 juil. 06:18
freychou:@TITIMARIN nous conclurons tout simplement qu’il y a une inadéquation entre la taille de l’ancre et celle de la manille (que nous ignorons) … ni plus ni moins !·le 17 juil. 21:20
Ajouter un commentairePublier
bonzibonzi
17 juil. 2025

il en faut 2 tête bêche

Rigil:Non, ça ne marche pas non plus...ça coince encore pire ! Et à 60 balles la manille...·le 17 juil. 14:23
Ajouter un commentairePublier
AddictionAddiction
17 juil. 2025

Pourquoi ne pas mettre tout simplement une manille droite tête de manillon fraisée ?
Ça fait 15 ans que j'ai ce montage et en résistance il y a de la marge !!
Wichard bien évidemment

Rigil:La résistance de la manille est en general presque deux fois inferieure à la chaine (sauf inox), du coup ça fait un maillon faible...·le 17 juil. 14:21
Ajouter un commentairePublier
matelot@19001matelot@19001
17 juil. 202517 juil. 2025

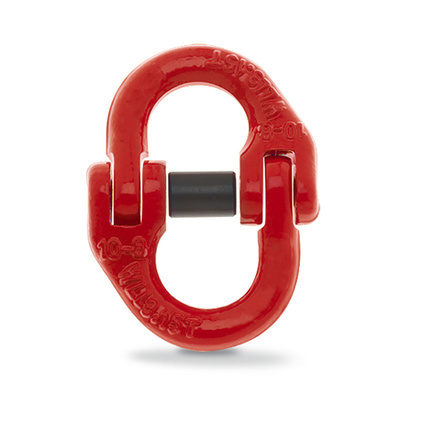

Suite à une contribution de Roberto sur un autre fil j'ai commandé et installé ça. Ça passe très bien dans le davier, ça tourne très bien dans l'ancre et sa résistance est supérieure à celle de la chaîne (grade 80). Et ce n'est pas cher !

mosc:www.onenfaitdestonnes.fr[...]-chaine 7,35€ quand même et ça ne dépasse pas 31,5t·le 17 juil. 18:36
roberto:Depasser 31.5t, virgule mal positionnee? En 10mm 3.15 tonnes est la charge de travail utile, je ne me souviens plus les coefficient de securite en levage mais sans doute au moins egaux aux autres applications classiques (donc 4), cela donne 12 tonnes a rupture. On peut utiliser aussi celui de 7 ou 8, charge de rupture deja bien au dela de celle de la chaine G40 de 10mm.Je l utilise depuis disons une quinzaine d annees, je le change tous les 3-4 ans (il faut par contre le couper ou scier).·le 17 juil. 18:51
matelot@19001:Le coefficient de sécurité est de 4. Celle que j'ai a une charge de rupture de 8 tonnes.·le 17 juil. 19:11
Ajouter un commentairePublier
DomdeDomde
17 juil. 2025

Sachant qu’une ancre en 20kg la plus performante va déraper sous une traction de 2,5t égale à la moitié de la charge de rupture d’une chaîne de 10 quel est l’interêt de mettre une Manille dont la rupture est très supérieure à la charge de rupture de la chaîne? Certains estiment que cette liaison doit casser avant la chaîne pour la sécurité
En effet même avec un puissant amortisseur en sortie de guindeau le point faible sera le davier et les taquets qui feront fusibles.

TITIMARINTITIMARIN
6j

Un sur dimensionnement permet un mouillage durable malgré la rouille.

J'ai déjà cherché des manilles lyre à tête fraisee mais jamais trouvé en galva ou alors trop grosses pour la chaine de 8.

Addiction:Wichard inox tf 6 pans plus de 4 tonnes, on est dans la plaisance pas dans la manutention et le levage·le 18 juil. 07:02
James :Et elle est autobloquante .·le 18 juil. 08:27
roberto:Celle de la photo plus bas est originairement levage mais il y en a plein dans les bateaux de peche, on les trouve (entre autre) a la cooperative maritime·le 18 juil. 09:38
TITIMARIN:Merci. Oui mais elles ne sont pas galvanisées 😉·le 18 juil. 09:51
Addiction:Le galva ne sert pas à grand chose à la pêche, les connecteurs sont usés avant de rouiller, les manille HR , les connecteurs, les crocs, les chaînes sont les mêmes produits à la pêche et au levage, mais de la à en faire des produits pour le nautisme...la rouille sur le gelcoat blanc c'est un peu moche, pour nous une manille inox. 'Est à vie, pour les autres c'est du consommable·le 18 juil. 09:59
matelot@19001:Donc j'imagine que tu as aussi une chaîne en inox ?·le 18 juil. 11:59
Addiction:Malheureusement non, je bute sur le prix, mais changer la galva tout les 5/6 ans ça tousse aussi, si ok ne mouillant que dans la vase ce serait top, là en deux ans j'ai dejà les maillons du bas qui sont decapés sur 20 m.·le 18 juil. 12:05
matelot@19001:J'ai une chaîne en galva et une ancre Rocna en galva, donc je n'ai pas de raison de mettre une manille en inox entre les deux.·le 18 juil. 12:10
Addiction:Le problème des manilles galva est de connaître leur origine, et le choix est très limité souvent entre droite et lyre avec manillon à œil ·le 18 juil. 13:07
Loulouton 2:Exact. Si je trouve une manille lyre (ou droite) 6 pans creux autobloquante en galva, je prends. Mais pour l’instant j’en ai jamais vu. ·le 18 juil. 17:04
TITIMARIN:@loulouton2 : même constat .... ·le 18 juil. 19:55
Mbratac:Vous lui reprochez quoi a la classique manille galva a Manillon a oeil?·le 19 juil. 11:47
Addiction:Les manilles galva à manillon à œil accrochent souvent les joues du davier, il est difficile de connaître leur qualité, il y a beaucoup de manilles chewing-gum sur le marché, de préférence choisir les manilles avec cmu indiqué (et encore..) elles rouiller souvent plus vite que l'ancre et la chaîne d'où la nécessité de graisser le filletage.Les manilles inox tout venant souffrent des mêmes problèmes aussi.·le 19 juil. 12:06
Ajouter un commentairePublier
