Fixation bôme au mât sur Oceanis

Salut.

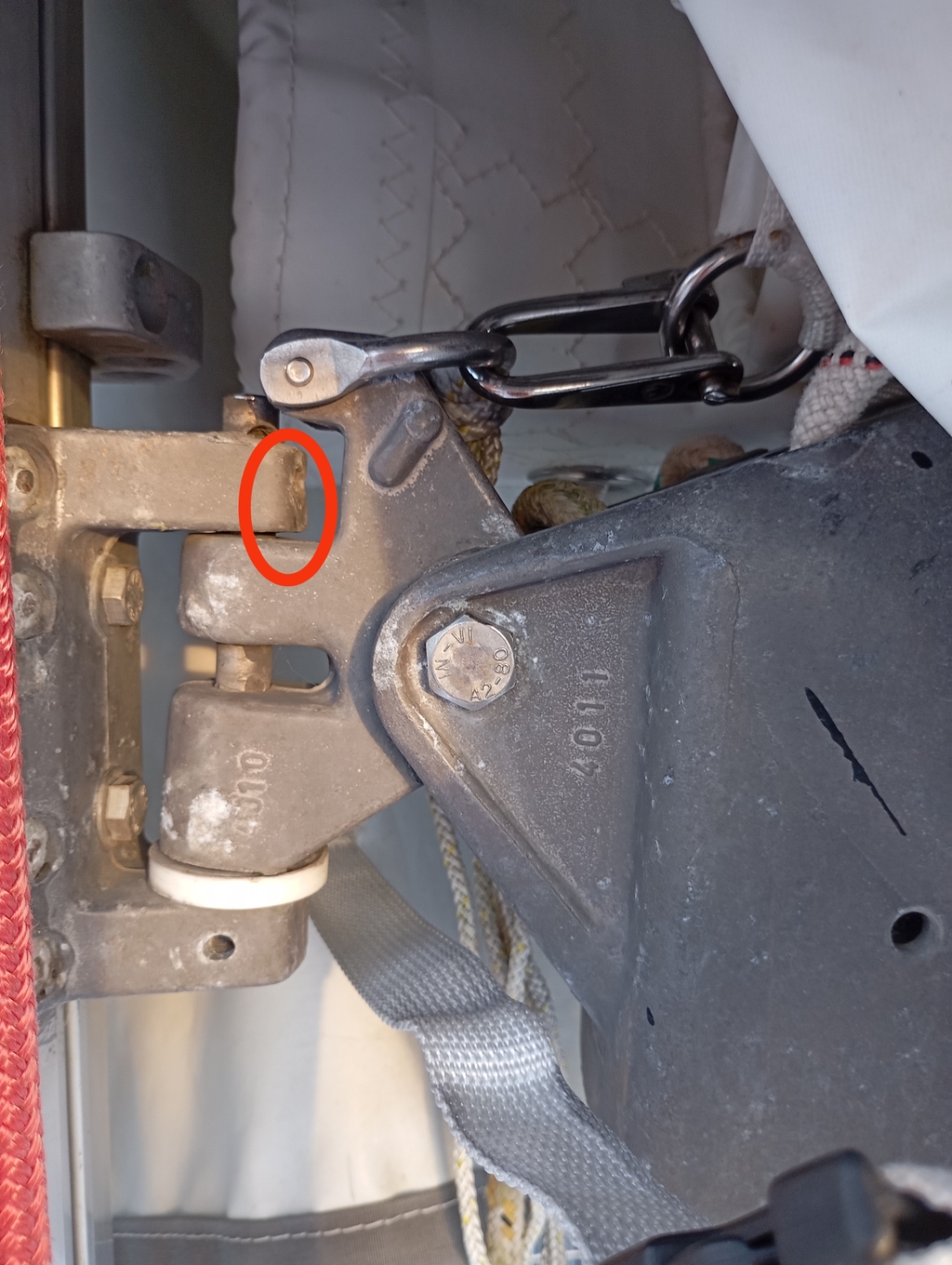

L'axe de fixation de ma bôme au mât, semble
Incomplet, manque t il un petit axe horizontal dans ce
Trou, je n'arrive pas à voir si ce trou entouré en rouge
Sur ma photo dispose d'un filetage, je ne sais pas ce qu'il
Faut mettre ici, et comment m'y prendre pour installer cela correctement , un petit axe, une goupille, une visse?

Merci de votre retour d'expérience, le bateau est un 40 pieds..si cela peut aider.

L'équipage
#bome#fixation#Océanis
JousseJousse
30 mai 2025
DomdeDomde
31 mai 202531 mai 2025

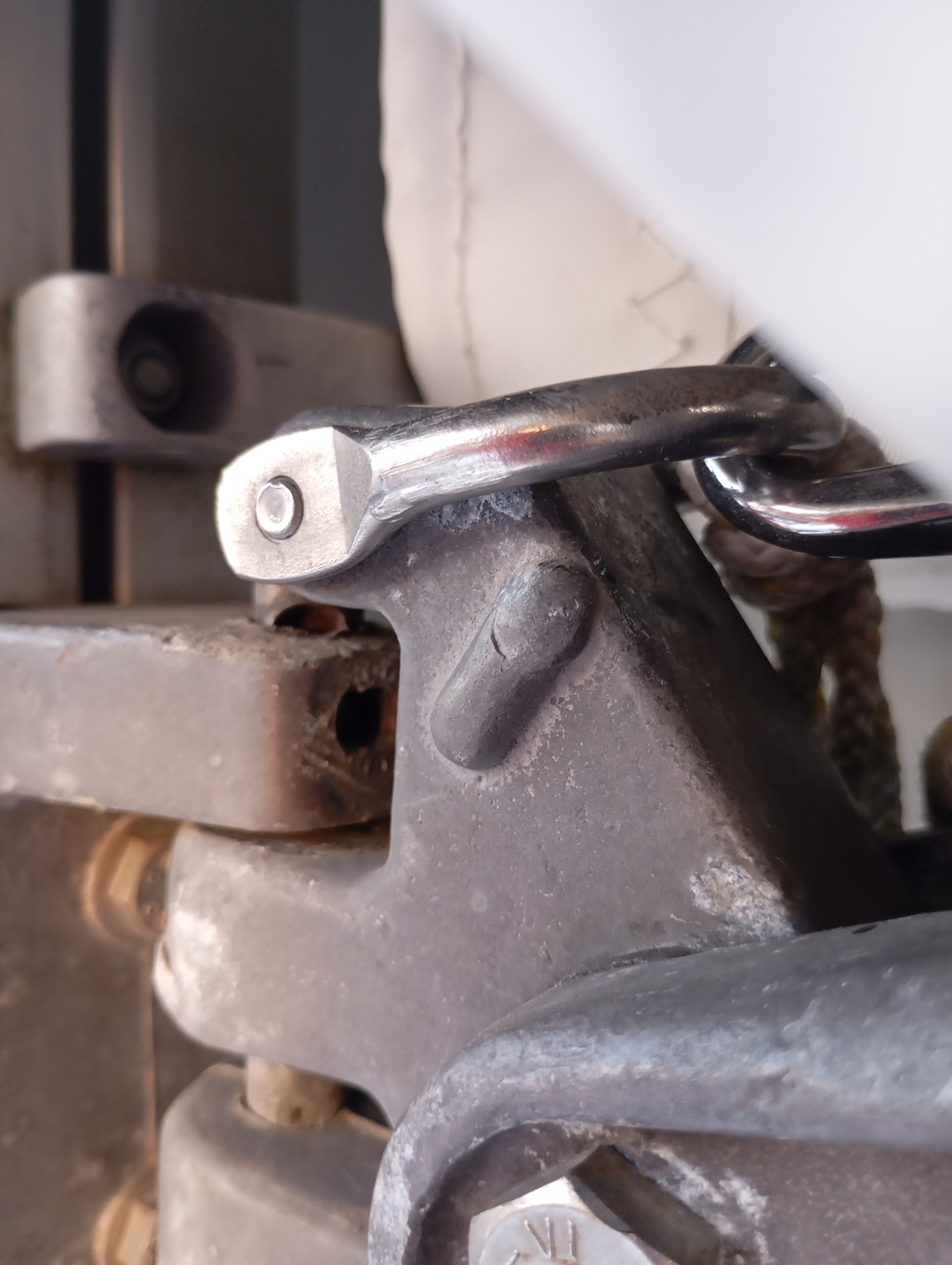

La photo montre l’usure du vit de mulet au fil des années conséquence d’une conception un peu légère de Beneteau. Il faut refaire le vit de mulet sur le mat et son complément sur la bôme. J’ai eu le même souci Oceanis 411. Bon courage
Ps: le mat et ses apparaux sont fabriqué par Zspar.

Jousse:Il semble quand même qu'il manque Une pièce un axe horizontal entouré en rouge sur la photo, par ailleurs la seule chose usée ici apriori serait l'axe vertical, que je peux peut être remplacer également si tordu. A ce stade j'essaye de déterminer quel type d'axe horizontal est manquant.·le 31 mai 00:27
Domde:C’est de l’aluminium et au fur et à mesure des vas et viens l’ensemble s’use, ce qui a pour conséquence le décalage de l’axe par rapport à la perpendiculaire d’origine.·le 31 mai 00:32
Jousse:Ok je comprends, cela crée un jeu autours de l'axe vertical. Il n'en reste que cette tige/ axe verticale semble se déloger de la partie inférieure dans laquelle elle avait été insérée et que je souhaiterais la repositionner et la bloquer, n'y a t il pas un axe manquant à positionner ici entouré en rouge, ou c'est l'usure et le jeu évoqué autours de l'axe vertical uniquement qui crée cette sortie de l'axe vertical vers le haut?·le 31 mai 00:40
Ohako:L'axe vertical semble être sorti du palier inférieur !Je pense que le trou de l'axe devait être aligné avec le trou indiqué . En tournant la bome vers le haubant il doit être possible de voir si le trou est fileté pour mettre une vis.·le 31 mai 06:10
Jousse:Merci Ohako, c'est exactement la question que je me pose, est ce une visse manquante ou un axe à glisser, je vais essayer de voir.·le 31 mai 09:56
Ajouter un commentairePublier
PolmarPolmar
31 mai 202531 mai 2025

Mes constatations:
- normalement le vit-de-mulet est parallèle au mât.
- l’axe vertical est tordu.
Raisons probables:
- l’âge
- des empannages sauvages et ou non maîtrisés.

Il me semble indispensable de démonter l’ensemble pour pouvoir mesurer les différents diamètres, axe et percements.
Je serais surpris que tu ne trouves pas des valeurs incompatibles et comme déjà suggéré avec beaucoup trop de jeu.
Merci de nous faire connaître tes découvertes.

jerome1966jerome1966
31 mai 2025

L'articulation est complètement use et un peu déformé
Va voir ta voilerie préfère.
Apres peut être est il temps de mètre le mat a terre pour une remise en état de tout ton agrément.....
