Epaisseur plaque de chaise moteur HB

Bonjour à tous,

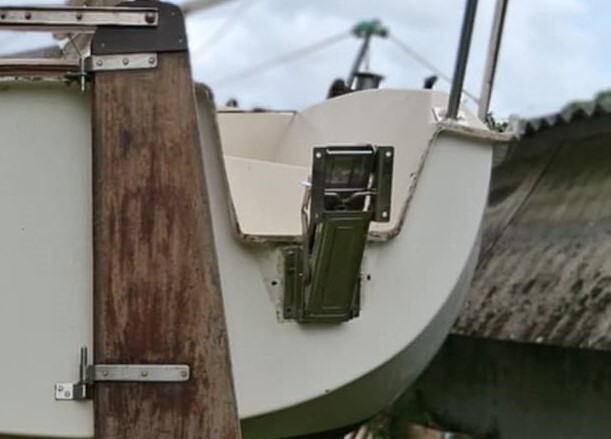

J'aimerais savoir quelle serait selon vous l'épaisseur "optimale" pour une plaque de chaise qui va accueillir un moteur de 27 kilos environ.

Pour le matériau je pense utiliser du Ertalon.

Merci de vos d'avance pour vos retour.

L'équipage
1j

Au moins une vingtaine de mm pour avoir une bonne rigidité, et une épaisseur suffisante pour que les presses du moteur serrent dessus.
L'Ertalon va être solide mais c'est une matière à faible coefficient de frottement, peu adaptée à un montage avec des presses. Une plaque en CP moabi ou sapelli de 30 ou 38 mm (2 morceaux de 15 ou 19 mm collés) sera plus adaptée, plus légère et moins cher.


Nico54:Je prend note, quand vous dites collés, c'est collé avec un produit ou montage en force?·le 29 juin 18:25
Nico54:Est-ce que l'okoumé dont j'entends beaucoup parler peut-être un bon choix? Il semble plus accessible en commande direct, le moabi et sapelli on l'air de se faire uniquement à la demande.·le 29 juin 18:31
FredericL:Collé avec de la colle, en pratique de la PPU ou de la résine époxy chargée. L'époxy servira également à protéger le bois de l'eau. Prévoir au moins deux couches, plutôt 3, en insistant sur les chants et les trous de fixation. Et ensuite de la peinture pour protéger la résine des UV.L'okoumé est plus tendre, plus léger et moins résistant à l'eau, donc pas idéal pour cet usage, mais quand même utilisable si tu ne trouves que ça. ·le 29 juin 22:05
Nico54:Ok merci, je vais passer commande pour du moabi et mettre les 3 bonnes couches de résine époxy ;)·le 29 juin 22:14

oui, j'en ai fait en 2xcp 15mm + plaque de protection spéciale en alu


Nico54:La plaque de protection va côté moteur ou côté chaise? ·le 29 juin 18:27

Desserrer les vis de presse du HB, mesurer l’écartement maximum permis, (faire) fabriquer le support en fonction du résultat.😊


Nico54:Oui je vais commencer par là, mais est-ce que je ne devrais pas laisser une petite marge pour quelques tours de serrage?·le 29 juin 18:27
LeMoko:Oui le bois peut aussi gonfler..·le 29 juin 21:43
LeMoko:Petite astuce dans la zone horizontale des deux vis de serrage, à la défonceuse tu fais une rainure de 3 à 4 cm de large et de profondeur égale à l'épaisseur genre 3mm afin de poser un insère inox meilleur répartition et avec le temps le bois s'abime.·le 29 juin 21:50
Nico54:Merci pour ces précieux conseils.·le 29 juin 22:16

Mon frère et coskipper en a fabriqué en contreplaqué extérieur constitué de plusieurs épaisseurs collées à l’époxy chargés puis imprégnéesd epoxy et stratifiée avec des chutes de biaxial à l’époxy. Puis peinture avec de la peinture epoxy2K en bombe.

La stratification permet de parfaire la résistance à l’eau de solidifier la pièce et de contrer le poinçonnement par les presses.

Il en a profité pour adopter l’angle parfait et la hauteur parfaite pour le HB.

Il a du matériel d’ébénisterie de base et sait s’en servir.

Un gros travail réalisé cet hiver.
Ces chaises moteur sont des nids à ennuis.

La plaque d’origine en contre plaquée vernis était déjà abîmée au bout d’une saison.


Nico54:J'apprécie votre aide, mais là on parle d'un bateau qui va naviguer à une vitesse max de 5 noeuds sur canaux aménagés 1 ou 2 mois par an max en plein été avec les cuisantes températures que l'on connait de l'Est de la France là où même le vent ne s'aventure pas. Donc je pense que cette préparation est peut-être un peu excessive, cependant je garde quand même l'idée au cas où.·le 30 juin 01:14

L'épaisseur standard est environ de 40 mm
L'Ertalon est bien pour la durée de vie, le seul problème est que ca glisse, il faut faire attention au serrage, c'est pour cette raison que les tableaux arrière sont souvent équipé d'une plaque de CP, les crans de l'étrier mordent dans le bois et assurent un meilleur maintien.
Si il y a une plaque alu c'est cote presse de serrage.


Nico54:Merci beaucoup pour ces précisions, je vais plutôt opter pour du CP marin.·le 30 juin 10:11
Addiction:Ma chaise en CP marine a duré plus de 30 ans, un coup de vernis de temps à autre, il faut juste que ce soit un vrai CP marine tout acajou.·le 30 juin 10:51
Nico54:Je prend note ;)·le 30 juin 11:21

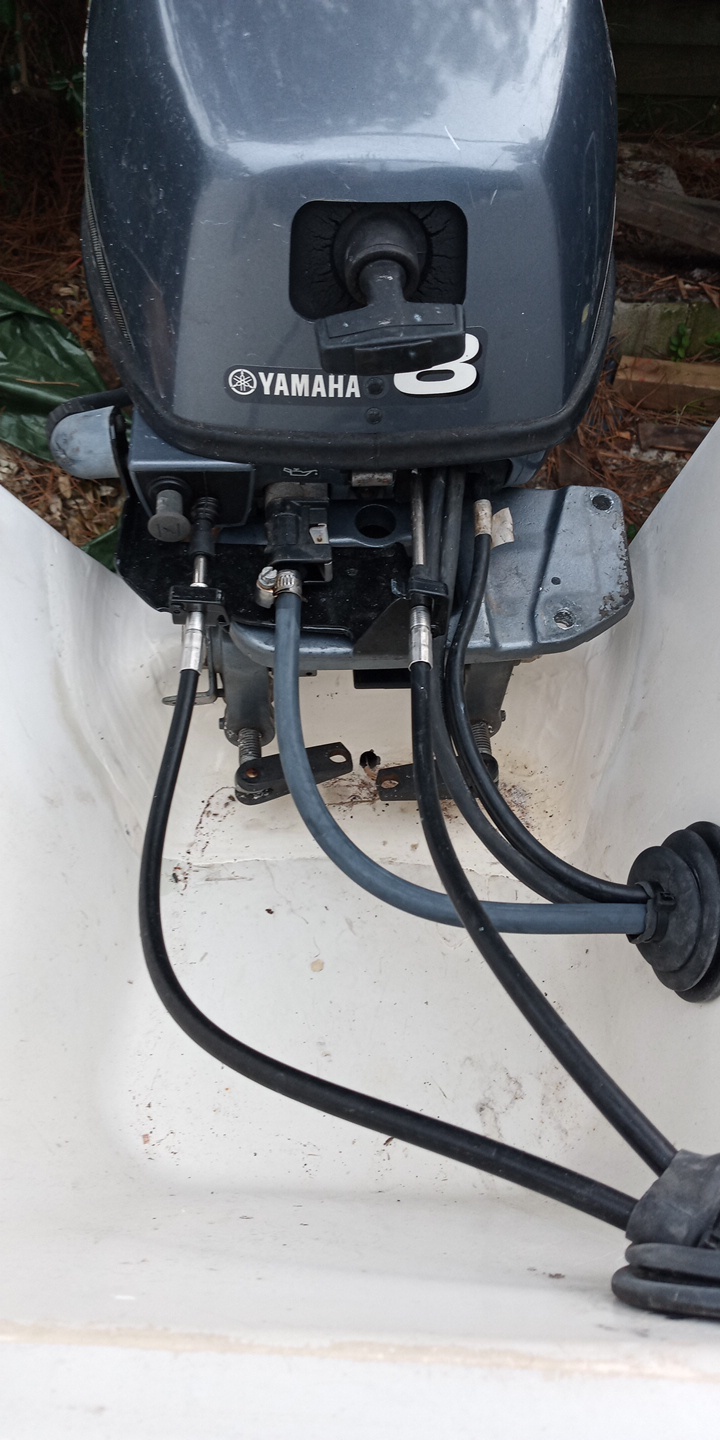

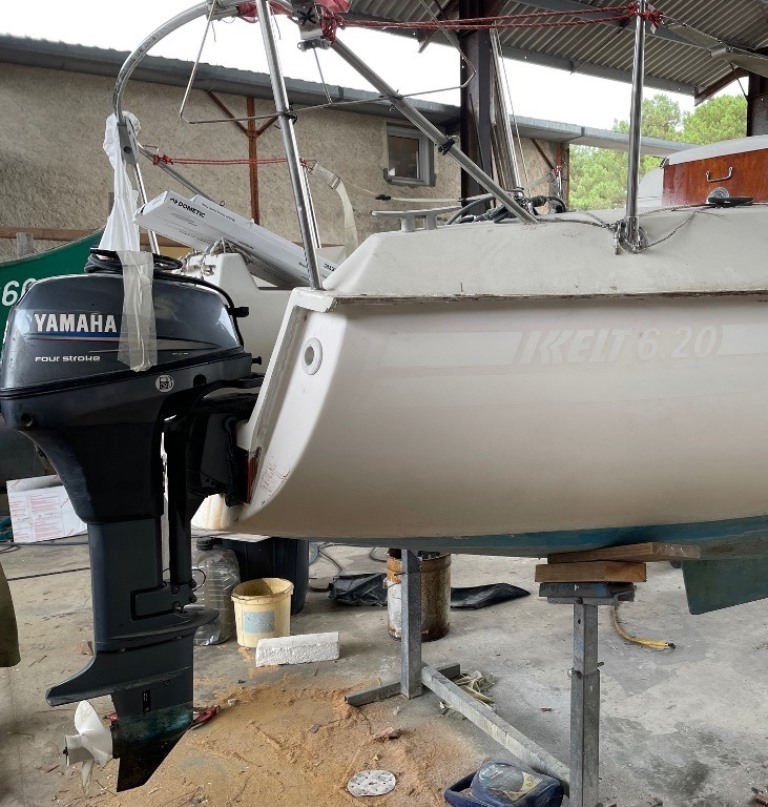

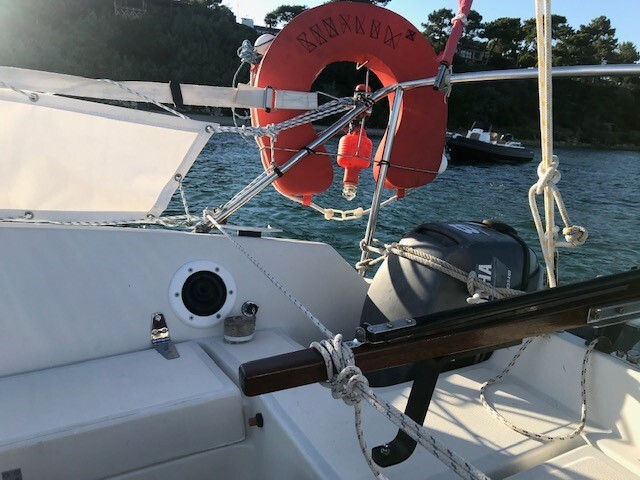

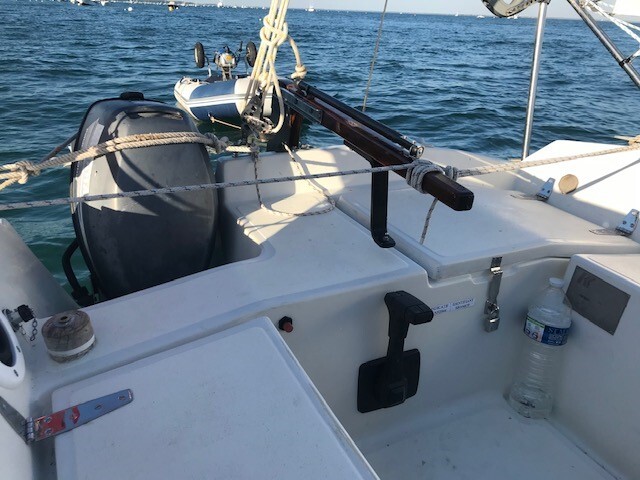

installation d'un 8 Cv bi cylindre 4T dans le puits moteur d'origine du Kelt 620.
fonctionnement satisfaisant et efficace.


Nico54:C'est assez impressionnant un 8cv bicylindre, ça dois vous faire une sacré réserve de puissance. Ce matin un professionnel de "La Baule Nautique" m'a dit que l'entretoise en bois sur la chaise n'est pas forcément nécessaire même au niveau des vibrations et que je pouvais effectivement le monter à même le puits. A voir.·le 30 juin 11:26
