Eau et gasoil dans le fond de cale

Bonjour à tous,

Sous le plancher de mon bateau (Feeling 286S), j'ai plusieurs pièces dont j'ignore les fonctions ...
Il y a la pompe manuelle de fond de cale et / ou crépine de fond de cale ... ?
(J'observe tout le temps un mélange d'eau et gasoil qui stagne au fond malgré le nettoyage régulier).

Quelqu'un saurait-il quelles sont les pièce sur la photo ?

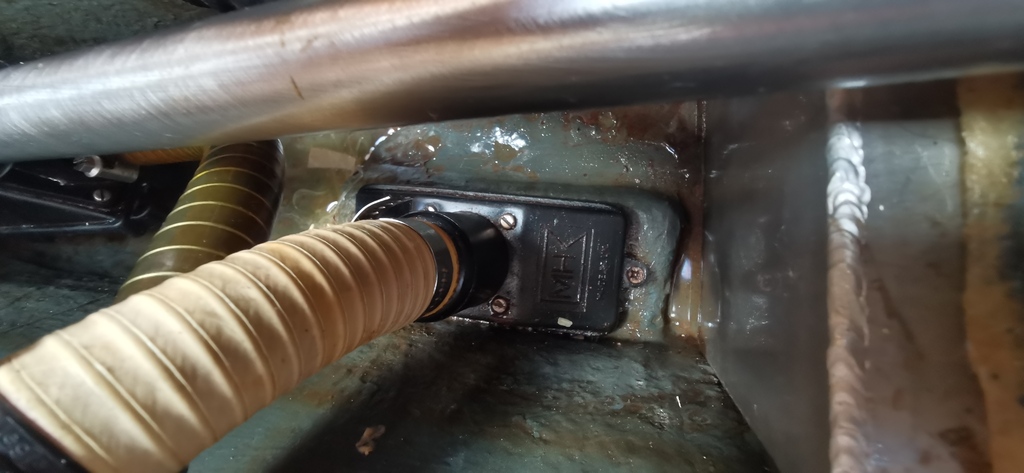

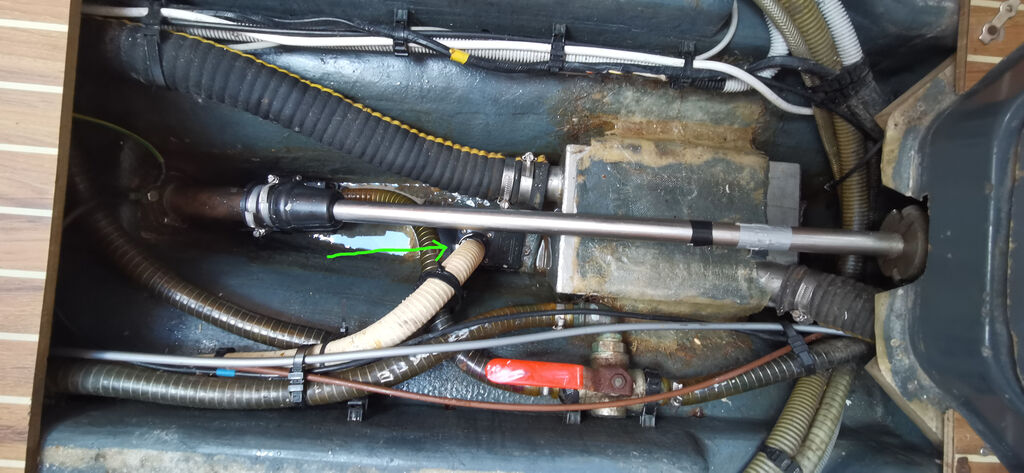

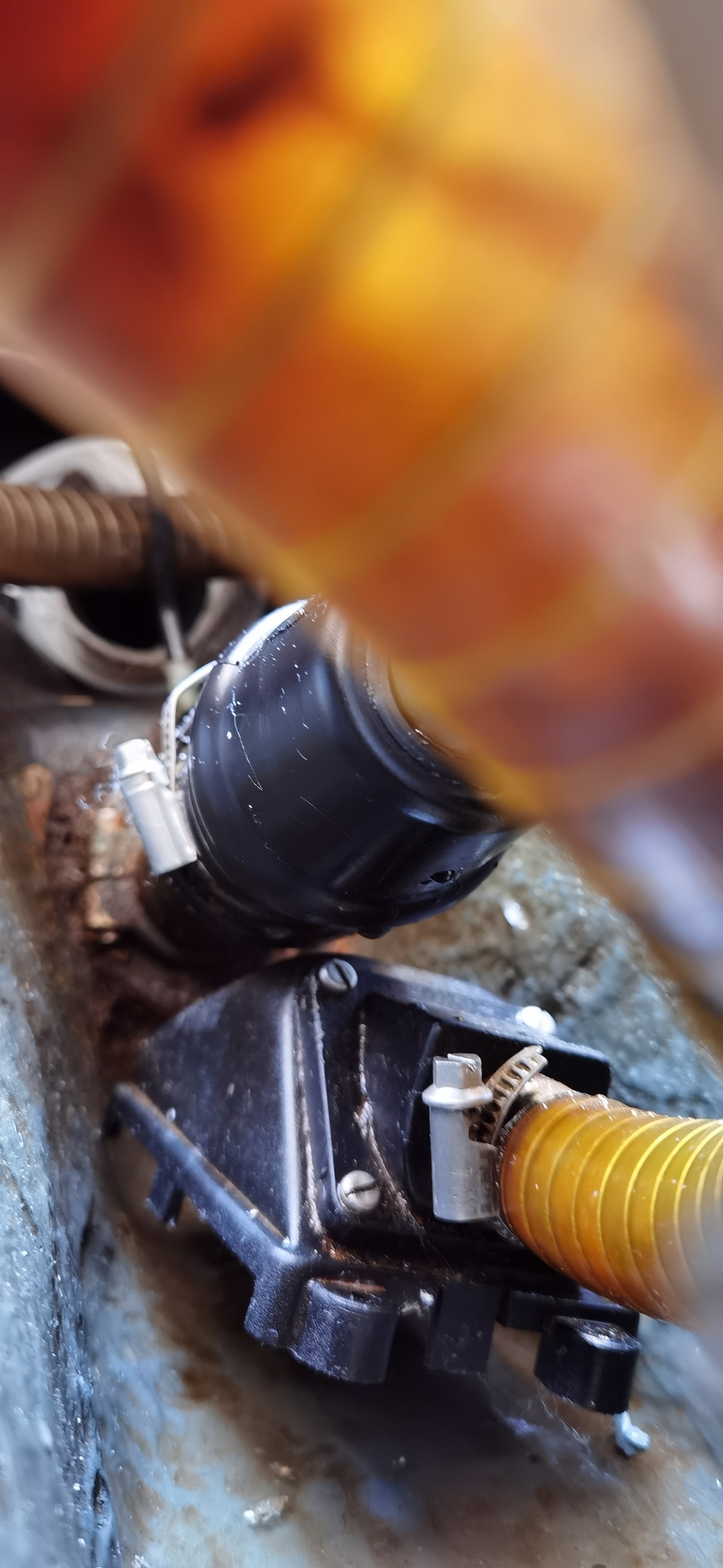

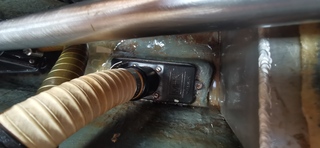

La première photo montre le fond de cale avec la pièce dont j'ignore la fonction, et la seconde montre la pièce sous un meilleur angle (car cachée par l'arbre de transmission sur la 1ère photo)

Merci d'avance

L'équipage
22h

Bonjour Djeda

C'est la crépine d'aspiration de ta pompe électrique

Le Moko


offcourse:Probablement équipée d’un anti retour·le 05 mai 06:53

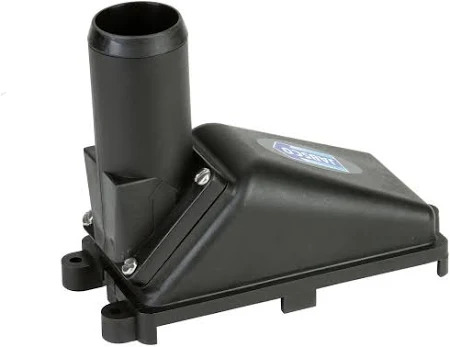

C'est une crépine muni d'un anti retour


Merci pour ces réponses.

Je le pensais aussi, mais aucune pompe électrique n'est branché dessus et la pompe manuelle n'aspire pas depuis cette crépine.

De plus, il y a un T avec trois tuyaux raccordés et une vanne qui aiguille la circulation dans les tuyaux.
D'ailleurs je ne sais pas dans quelle sens mettre la vanne ...


J'imagine que ta pompe électrique arrive en entrée de ta vanne 3 voies qui sert probablement à choisir sur quel crépine tu pompes.
Est-ce que si tu bascules ta vannes, ta crépines du puisard ne devient-elle pas fonctionnelle ?


Mais oui, c'est exactement ça ! La pompe électrique peut pomper de la cale ou du puisard en fonction de l'orientation de la vanne.

Merci pour vos réponses :)

J'observe tout le temps une remontée d'eau et gasoil par le fond de cale au niveau de la pompe manuelle (au bout du tuyau blanc sur la photo).

Peut être des idées ... ?


outremer:La photo semble montrer une simple crépine filtre de prise d'eau et sans doute pas de clapet anti retour associé: donc le vérifier et rajouter alors ce clapet sinon l'eau contenue dans le tuyau allant jusqu'à la pompe va rapidement se revider dans le fond. ·le 05 mai 11:34
Calypso2:non outremer c'est une crepine avec anti retour comme sur mon bateau ·le 05 mai 11:38

ce sont 2 jabsco


offcourse:le tuyai est orientable·le 05 mai 11:40
10h7h

que tu aies tout le temps de l'eau et du gasole en fond de cale, c'est pas normal ...
ton joint Volvo fuit ?
et le gasole, d'où il vient ?

./.


Un petit peu de pastis, pour le gasoil...


6h5h

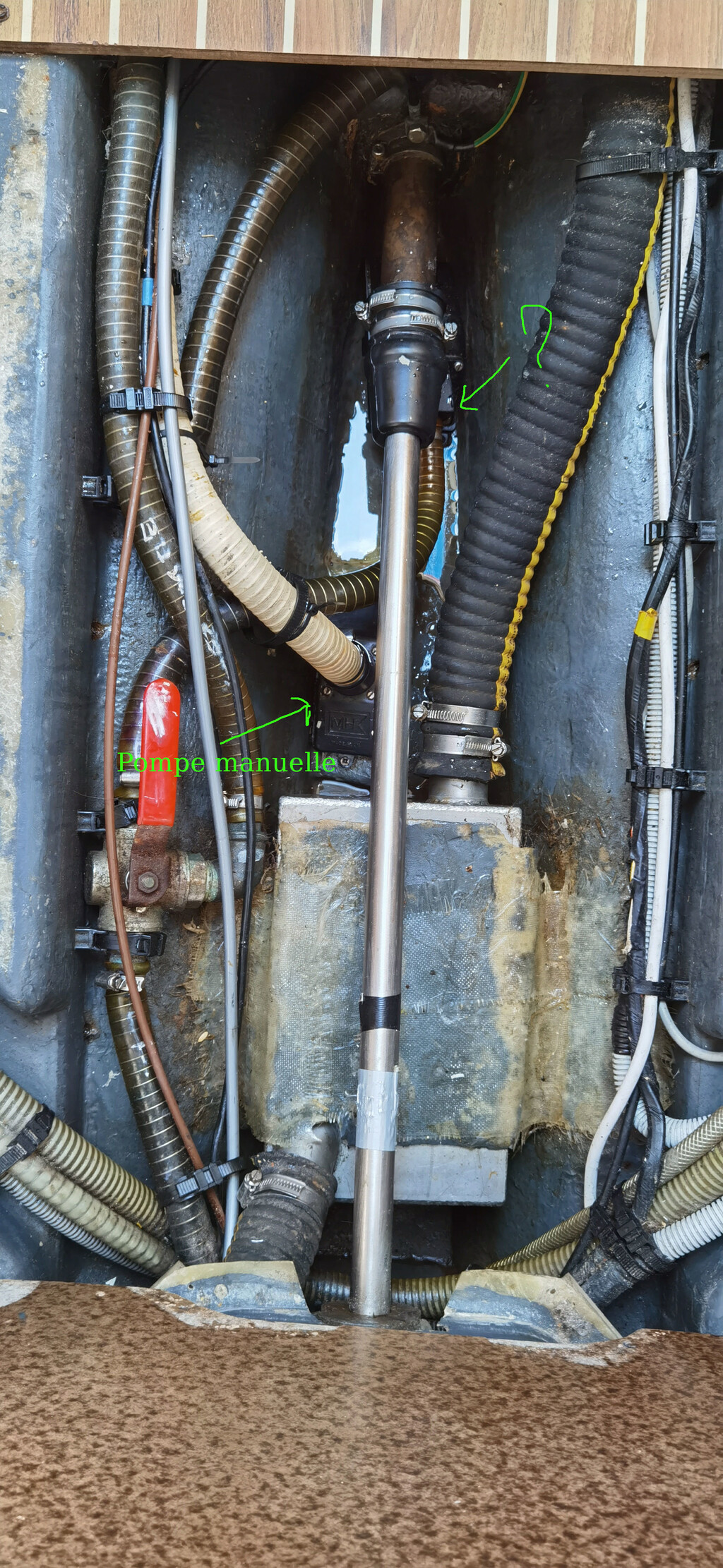

La fuite vient de la pompe manuelle du puisard (si je me trompe pas de terme).
Voici une photo d'où jaillit l'eau.

Dès que je vide la cale et j'essore l'eau qui reste, j'observe de l'eau qui jailli à la base du tuyau blanc au niveau de la jonction entre la partie noire et le fond de cale (J'imagine que c'est un puisard en dessous pour récupérer l'eau de l'évier).

... je sais pas, le joint doit être usée au niveau de cette pièce.
Et c'est de l'eau mélangée avec du gasoil :-(
