Branchement NMEA 0183 sur Gyropilot 2 NKE

Bonjour à tous
Question pratique pour raccorder le nmea sur un pilote Gyropilot2 NKE première version : peut on raccorder directement sur le boîtier ou bien faut il une boîte de jonction 90-60-417 ?

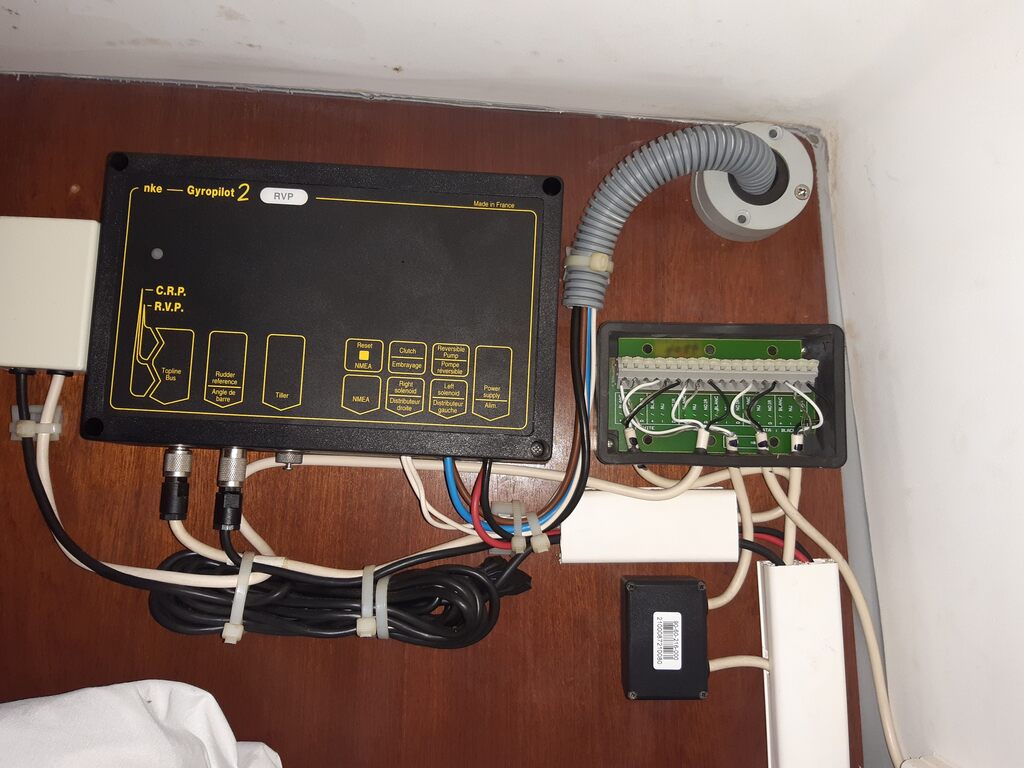

Je vous joins la photo de mon installation (voilier acheté avec le pilote) : le boîtier du calculateur n'est pas percé au niveau du NMEA, et la boîte de jonction est un modèle sans nmea
Question annexe : où trouver un boîtier 90-60-417 si besoin ? (beaucoup de sites douteux avec ce matériel un peu ancien)
J'aimerais pouvoir piloter en mode vent et pas seulement en mode compas, même si ça n'est pas en mode vent réel ça sera déjà sympa
Merci beaucoup et bonne journée
Rémi

L'équipage
#nke#gyropilot#nmea#pilote
saint clairsaint clair
21 avr. 2025
BMayer (LauBen)BMayer (LauBen)
21 avr. 2025

Bonjour
Pas besoin de boitier.

saint clair:BonjourMerci pour la réponseDu coup il faut brancher directement sur le calculateur c'est ça ?·le 21 avr. 15:08
Ajouter un commentairePublier
Synapse NavigationSynapse Navigation
21 avr. 202521 avr. 2025

Bonjour,
Alors, il y a confusion.
Tout d’abord, le protocole d’échange sur le bus est propriétaire. Donc le bus ne comprend pas le NMEA.
Si vous disposez d’un multigraphic, vous avez une entrée NMEA0183 sur laquelle vous pouvez connecter un émetteur NMEA0183 (GPS ou autre). Sinon, il faut la box wifi qui accepte une entrée NMEA et qui diffuse après multiplexage en wifi ou qui renvoi sur le bus.
De quoi disposez vous, et que voulez vous faire ? Avez vous une girouette anémo NKE sur le bus ? auquel cas vous avez déjà le pilote en mode vent apparent

saint clairsaint clair
21 avr. 2025

Bonjour
Je dispose d'un calculateur GYROPILOT 2 avec un ancien boîtier de commande (pas multigraphic)

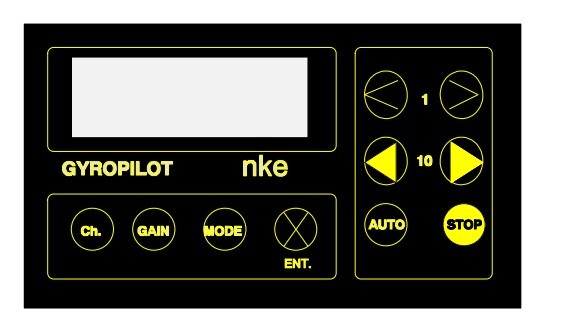

Je rajoute une image du boîtier de commande
Dans la notice, il est prévu une entrée NMEA0183 sur le calculateur, celui ci dispose d'ailleurs d'un bouton d'initialisation
Je cherche à faire entrer des données NMEA dans le calculateur (GPS, speedo, vent, etc)

Je ne comprends pas cependant comment brancher le NMEA sur le calculateur : en ouvrant celui ci et en branchant directement ou bien via un boîtier de connexion ? Si c'est dans un boîtier de connexion uniquement, dans la notice il faut un boîtier 90-60-417 (Boîte de connexion bus TOPLINE avec entrée NMEA ) or j'ai un boîtier 90-60-121 (Boîte de connexion bus TOPLINE standard), où trouver un boîtier 90-60-417 ?
Merci

Synapse Navigation:Pour moi, le gyro2 n’a pas d’entrée NMEA directe. La façon décrite dans la doc est via un multigraphic. Une autre façon est via la box.·le 21 avr. 16:06
Synapse Navigation:quels instruments (marques et modèles) voulez vous connecter ?Vous pouvez m’envoyer les infos sur synapse.navigation@gmail.com si besoin, vois aussi mon site et la page contact si besoin.·le 21 avr. 16:07
BMayer (LauBen):J'avais fait cela dans la config précédente (maintenant, j'ai une "box")Le GPS était injecté en NMEA0183 dans le système via l'entrée NMEA de l'afficheur Gyrographic.Quant à y injecter aussi d'autres infos, à 4800bauds, c'est hasardeux, des informations « vents » en particulier.Vous n'avez donc pas d'aérien @Saint Clair ?·le 22 avr. 12:40
saint clair:Bonjour j'ai bien un aérien mais tacktick pas nke donc les infos ne sont pas sur le bus topline mais en nmea. Et je n'ai pas d'afficheur gyrographic. D'après la notice le calculateur peut tout à fait recevoir ce type d'infos, il me manque la connectique ·le 23 avr. 11:02
Ajouter un commentairePublier
saint clairsaint clair
21 avr. 2025

j'essaye d'ajouter la notice

gyropilot_2_.pdf
Synapse Navigation:Oui, sur ces très vieux modèles, il y avait une entrée NMEA, mais elle a vite disparue. Sur le votre, il semble que l’entrée n’existe pas (la sérigraphie a changée après, d’où la confusion). Bref, vous pouvez essayer de l’ouvrir pour voir si la connexion existe, mais j’en doute. Si vous avez cette chance, connectez vous directement dessus.·le 21 avr. 16:25
Synapse Navigation:Par contre, avec un seul appareil, ou avec un multiplexeur qui lui a plusieurs entrées (et une sortie)·le 21 avr. 16:26
saint clair:j'ai bien un multiplexeur avec sortieEt bien merci je commence par essayer de l'ouvrir sait on jamais·le 21 avr. 18:57
Ajouter un commentairePublier
kassgrainskassgrains
22 avr. 2025

sur le mien j'ai une interface nmea de chez nke Référence produit : 90-60-357

saint clair:Merci ça peut marcher aussiMême problème de dispo des pièces mais j'ai 2'pistes ainsiMerci beaucoup ·le 23 avr. 11:03
Ajouter un commentairePublier
