Bague anti pénétration de fil de peche sur joint spi embase volvo

Bonjour,
J’ai fait tourner cette bague, en inox, il y a 2 ou 3 ans par un atelier de mécanique générale à Morlaix pour mon embase 130S. De mémoire, elle m’à coûté 40 euros.
Cordialement
Philippe

Personne n’est intéressé..avec tous les moteurs volvos et embases sur nos bateaux..

Sur les embase 120S il existait une bague avec un coupe fil....placer entre l'hélice et le joint spie.
cette bague n'était plus disponible il y a 10ans.
Pas sur le 130S

Bonjour Didier,
Non, cette bague n’est pas en contact avec l’alu de l’embase. Elle remplace l'entretoise cylindrique et à le même appui sur l’arbre lui-même qui présente un épaulement.
Bonne journée
Philippe

Bonjour, c'est peut-être moi qui ai posté cette pièce, trouvée ici :
www.thoe.be[...]16).pdf

http://www.thoe.be/eBook/Saildrive%20Volvo%20120S%20(2016).pdf


Je l'ai redessinée sous Fusion 360 pour un essai en impression 3D, je pourrai partager le plan ici.
Pour l'instant j'ai imprimé en PLA pour test; Il faudrait chiffrer un devis en impression 3D chez Sculpteo par exemple, en matériau adapté (à regarder de plus près)

J'ai peut être des photos de mes essais d'intégration....

D’ou l’intérêt d’en commander a plusieurs pour diminuer le prix..
Personnellement,j’ai du changer mes joints, spi D’axe d´hélice, après avoir ramassé du fil qui flottait à la surface, bouffé un fils de ma propre canne, oublié de la remonter, arrivé au mouillage (quel con).
Bref, quand on voit ce que cela implique comme démontage mise à sec ,prix des joints spi….etc. si cette pièce peut prévenir de cette intrusion. Pour ma part c’est un énorme Plus.

sur l'embase 120S l'entretoise coupe fil se tordait facilement, elle était inefficace rapidement car encombrer par les concréssion et autre mollusque...

@jerome1966, la pièce en question n'est pas un coupe-orin mais une bague qui comble un espace dans lequel un bout pourrait s’emmêler.

Le lien que j'ai posté ci-dessus présente une pièce légèrement différente en forme, mais similaire dans le principe.
le prix annoncé est lui de 300€ (pour une pièce tournée aussi)

Elle vient en remplacement de la piece 23.
Meme longueur j’imagine mais ave un épaulement.

Bonjour à tous,
J’ai retrouvé les photos que j’avais mises sur un post du 7 mars 2023. Je venais juste d’installer la bague anti-intrusion.
Photo 1: avec bague d’origine
Photo 2: avec la nouvelle bague

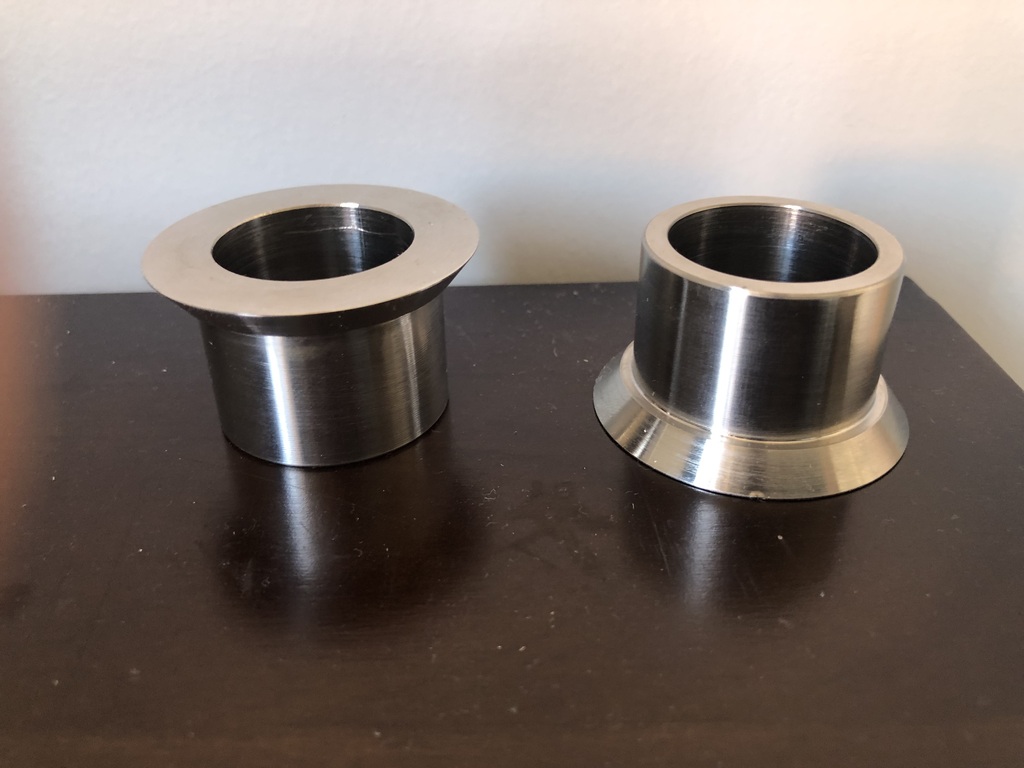

Photo 3: la bague elle-même
Je confirme le prix payé : 40 euros
Bien cordialement
Philippe
RM 1050 Hippocampe
Roscoff

C'est intéressant, on voir sur la photo de gauche que le joint spi est très rentré.
je mets pour comparaison la mienne, malheureusement sans bague.... mais avec coulure de "mayonnaise".
