Antenne eme RS 180

bonjour
j'ai une antenne VHF eme RS 180 (j'ai lu qu'EME avait été rachetée par Garmin) que je viens de récupérer sur le bateau que je viens d'acheter. Pensez-vous qu'elle soit compatible avec AIS?
cordialement

L'équipage
#VHF#antenne#ais
antenne.pdf
morcheplusmorcheplus
20h
courtox56courtox56
19h19h

Bonjour,
cela fonctionnera, mais pas d'une façon optimale.

Les 2 fréquences AIS
161.975 MHz (canal 87B)
162.025 MHz (canal 88B)

Les fréquences VHF marines
de 156.0250 MHz à 157.4250 Mhz

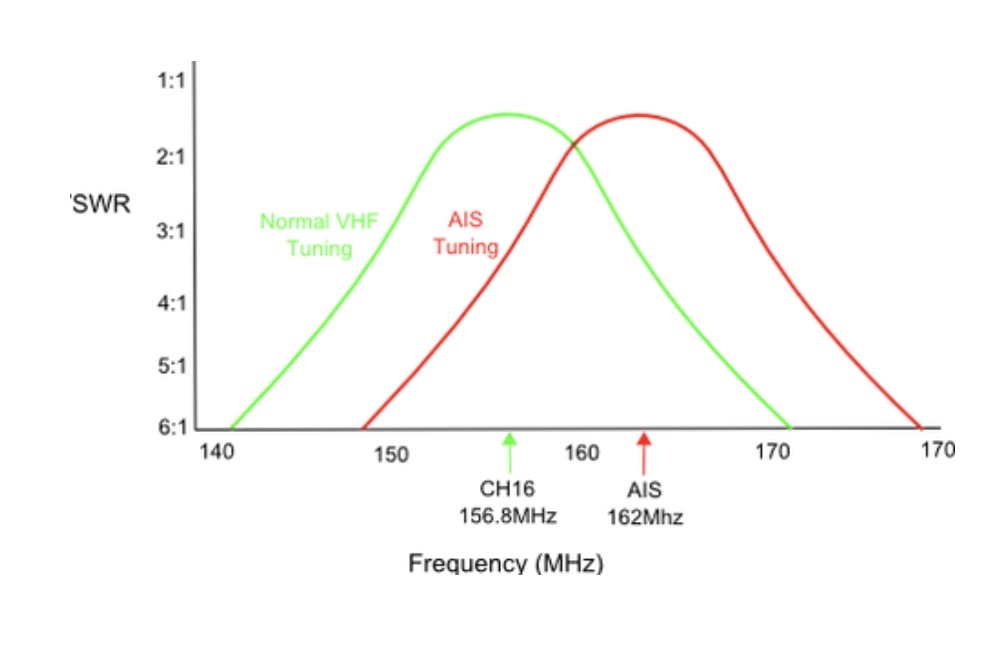

Donc les 2 fréquences AIS sont au bout de la gamme VHF marine donc loin de l'adaptation optimale de ton antenne.

Les antennes VHF marines sont calculées sur la fréquence centrale (Canal 16 => 156.8000 MHz ) pour diffuser à la puissance maximale.
Les antennes AIS sont centrées sur 162 Mhz.

L’adaptation est faite en changeant la longueur de l’antenne. L'AIS plus petite que la VHF marine et/où avec un petit boitier cylindrique en bas de l’antenne.

La puissance d’un émetteur AIS étant très faible il est préférable d’avoir une antenne dédiée bien accordée.

Je conseille en général celle ci la shakespeare

à 75€

fxvt:Hello Courtox56,
Nous avons sur le portique une Shakespeare VHF pour l'AIS, en se disant qu'en cas de besoin elle pourrait servir aussi pour la vhf.
Quel serait l'efficacité d'une antenne véritablement accordée sur les fréquences AIS, si on l'utilisait pour la vhf ? Amicalement.
FX ·le 06 juil. 09:40
Ajouter un commentairePublier
morcheplusmorcheplus
19h

Merci

robertoroberto
19h19h

Les fréquences VHF marines
de 156.0250 MHz à 157.4250 Mhz

?? Courtox, revise le plan des frequences des differents canaux vhf :-)

Matsyl:Oui il à écrit exactement la même chose…·le 06 juil. 10:00
F5OUL:Bonjour.Courtox a bien vu le plan de fréquence VHF. Les fréquences 156.025 à 157.425 sont les fréquences simplex, en duplex, on utilise les fréquences supérieures uniquement en réception ou l'accord de l'antenne n'est pas important.et ou le SWR n'est pas dommageable .JC·le 06 juil. 10:01
roberto:Ca c est autre chose, la bande VHF attribuee par l ITU au service radiomaritime s etend de 156MHz a 174MHz.·le 06 juil. 10:05
F5OUL:Mais personne n'est obligé d'utiliser tout la bande.·le 06 juil. 10:23
roberto:Bien sur, je voulais dire que les antennes vhf marines ne sont pas soit noires soit blanches, plutot des nuances de gris :)·le 06 juil. 10:32
Lady_C:le VHF 86 est à 161.925
le VHF 31 est à 162.150, au dessus de l'AIS2 :-)·le 06 juil. 11:54
Ajouter un commentairePublier
robertoroberto
19h19h

Ton antenne ira vraisemblablement bien/tres bien, les antennes commerciales VHF marine sont faites expres avec des plages de frequence utiles relativement larges, il y aura des hauts et des bas dans le SWR (TOS - mesure de l accordement) mais elles seront generalement utilisables dans l entiere bande vhf marine, sur nos radio on utilise de 156MHz jusque a 162-163 mais du point de vue reglementaire (ITU) elle va jusqu a 174MHz.
Pj exemple de variation des SWR selon la frequence pour un certain nombre d antennes vhf marine, quelques unes seront ''mieux'' que d autres sur certaines frequences precises, une antenne vhf pour AIS sera faite avec un minimum de SWR pour les frequences de l AIS. L'antenne ''jaune'' par exemple ne sera pas terrible (mais c est une antenne plus specifique), les autres plus ou moins bonnes.

robertoroberto
18h18h

Morcheplus, ''compatible avec AIS'' : c est un AIS en reception seulement ou aussi emission?

roberto:Sur internet on ne trouve pas de details sur l antenne, dans ta photo par contre on lit ''receptrice'', tu es sur que ce soit une antenne vhf marine? VHF marine uniquement receptrice personnellement pas vu avant. ·le 06 juil. 10:36
Ajouter un commentairePublier
robertoroberto
18h18h

En regardant mieux, dans la partie endommagee de l etiquette apres _receptrice _il me semble lire ''AM/FM'' (?) Ce serait une antenne pour radio AM/FM domestique, vraiment pas indiquee du tout pour emission en VHF marine, que ce soit phonie ou AIS

morcheplusmorcheplus
18h

je l'ai trouvée sur le bateau que je viens d'acheter.... D'ou ma question....Mais j'ai peut être intérêt à en acheter une neuve....Ce n'est pas si cher....Qu'en pensez-vous?

roberto:Sans connaitre rien d autre (et sans instruments de mesure etc), avec l'indication lisible ''receptrice'', puis peut-etre AM/FM, personnellement j en prendrais decidement une autre.·le 06 juil. 11:02
Ajouter un commentairePublier
KerorganKerorgan
18h

Non, ce n'est pas si cher. je te conseille une Supergain Crow. 75 euros environ. Je l'ai testé deux ou trois fois, et elle fonctionne sur une plage large, permettant de l'utiliser sur la phonie, et sur l'AIS. Le fouet est assez rigide, et elle est vendue avec ses 20 mètres de câble. Manque une prise PL259 étanche à monter soi même soigneusement.

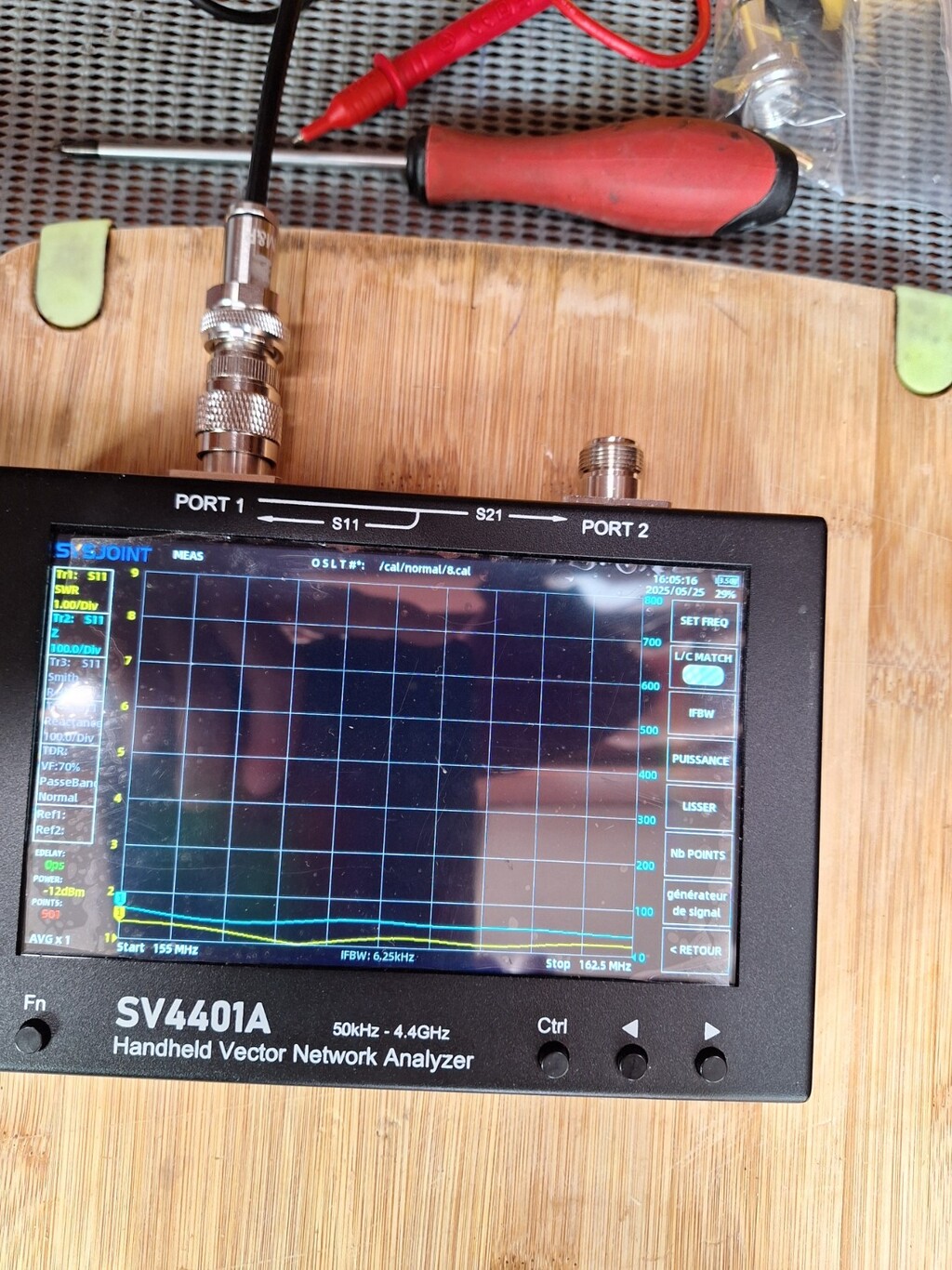

En image test VNA, le jaune c'est le SWR ou ROS, et le bleu, c'est l'impédance, de 155 à 162.5 MHz

courtox56courtox56
11h

Bonjour,
oui on est tous d'accord sur les fréquences VHF. J'avais donné la plage de fréquences pour l'émission.

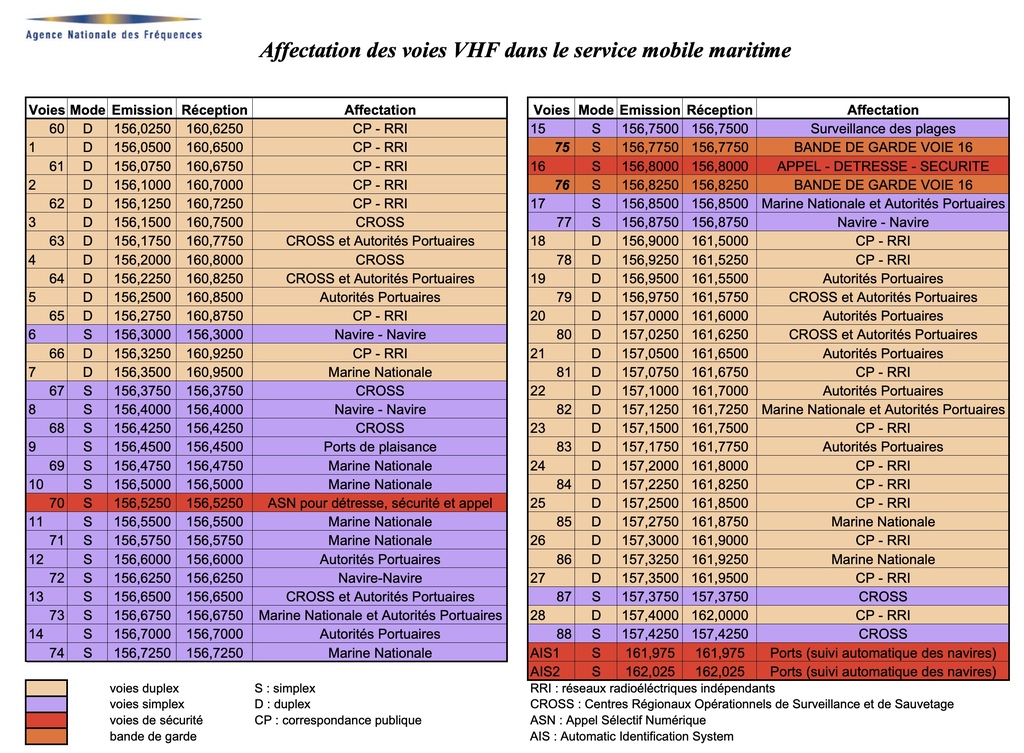

Je donne le lien vers l'ANFR qui donne les fréquences VHF maritimes.

Merci

morcheplusmorcheplus
10h

ca y est je viens de commander l'antenne supergain crow pour 50€. Reste à déterminer l'endroit ou je vais l'installer. Sur le balcon arrière?

KerorganKerorgan
7h

Le meilleur emplacement est en espace libre, c'est à dire le plus loin possible de toutes les pièces métalliques du bateau, y compris les trucs comme la girouette avec son mat en alu, et le plus haut possible, pour une portée maximale théorique optimale.
Dans la vraie vie, la tête de mat c'est très bien.
Si grosse flemme, sur le portique ça fonctionne aussi, même si c'est nettement moins bien.
Éviter dans la cale sous le tas de charbon de la chaudière. Là, ça ne fonctionnera pas du tout, même si le ROS sera parfait.

morcheplusmorcheplus
7h

Bah on va dire que le balcon arrière ira bien… pas envie de monter en haut du mat. Je crois qu’on arrive quand même à des performances satisfaisantes.

KerorganKerorgan
6h

Si tu mets l'antenne sur le portique, tu auras forcément des irrégularités plus ou moins importantes de performance. Le système va perdre de son omnidirectionnalité, entre autres.
Fait un essai, (même plusieurs, si possible, et le plus longtemps possible) avant de couper le câble.
Et surtout, soignes le montage de la prise pl259.
