Problème électrique moteur Nanni

Bonjour.
J'ai un problème électrique sur un moteur Nanni 5-250 TDI. Je recherche le schéma électrique car j'ai un soucis à l'arrière du tableau de bord. Je n'ai plus d'alimentation 12 V sur la clé de contact. Est-ce quelqu'un pourrait m'aider?
Merci

L'équipage
#Électricite
Patrick292Patrick292
07 juil. 2025
ploucplouc
07 juil. 2025

Je n'ai pas de schéma, mais il faut penser que l'alimentation du tableau de bord se fait sur la grosse cosse du démarreur. Entre les 2 il y a une prise de raccordement sur le faisceau moteur, pas loin du moteur, qui peut faire mauvais contact. Sur certaines versions il peut y avoir une autre prise de raccordement près du tableau de bord.

Patrick292Patrick292
07 juil. 2025

En fait, j'ai bien du courant qui arrive au tableau bord mais je le perds avant d'arriver à la clé. Je pense que c'est un problème sur le faisceau.

bil56:il n'y aurait pads un fusible dans le coin ?·le 07 juil. 20:11
Ajouter un commentairePublier
Patrick292Patrick292
08 juil. 2025

J'ai testé les fusibles et ils sont tous bons.

MamitaMamita
08 juil. 2025

Salut,
A Patrick292,

Moteur Nanni 5-250 TDI: "...Je n'ai plus d'alimentation 12 V sur la clé de contact...".
Donc, aucun voyant ou buzzer ne s'allume en mettant la cle de contact du tableau ?

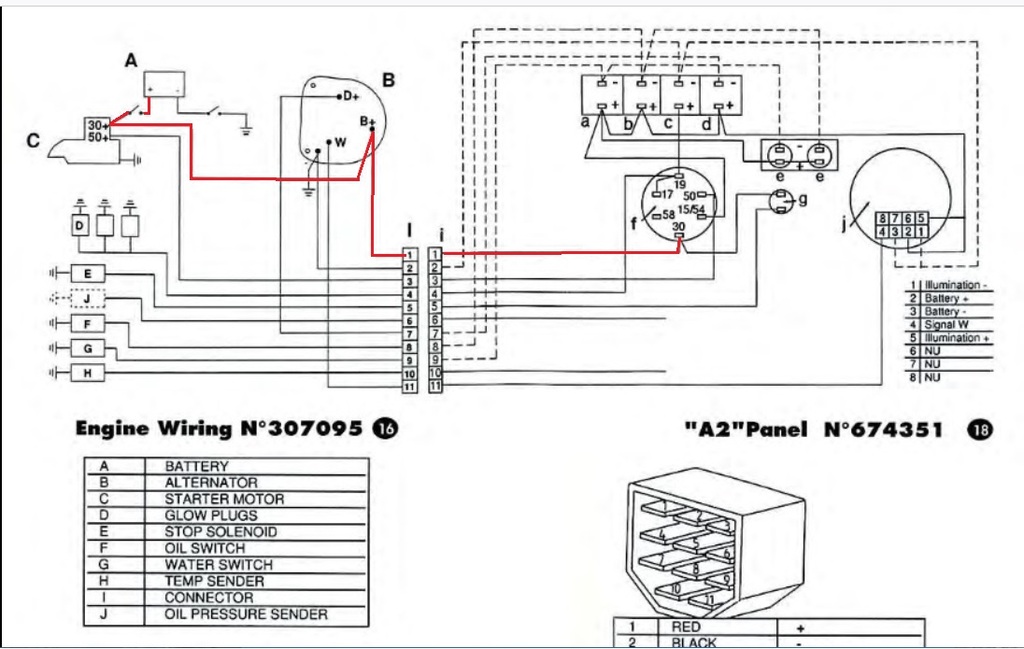

Sur les Nanni, le +B part de la batterie /clé de batterie /+B démarreur/ +B Alternateur /+B tableau de bord.
Sur la cle de contact du TAB: le +B arrive toujours sur la borne 30 de la clé de contact.
Ca devrait t'aider dans une premiere approche dans ta recherche...
Mamita

Patrick292Patrick292
08 juil. 2025

Merci pour l'info.
