Accouplement moteur inboard neuf sur vieil arbre d'hélice

Et il faudra sans aucun doute faire un alignement moteur arbre.

Salut,

A Gael_K,

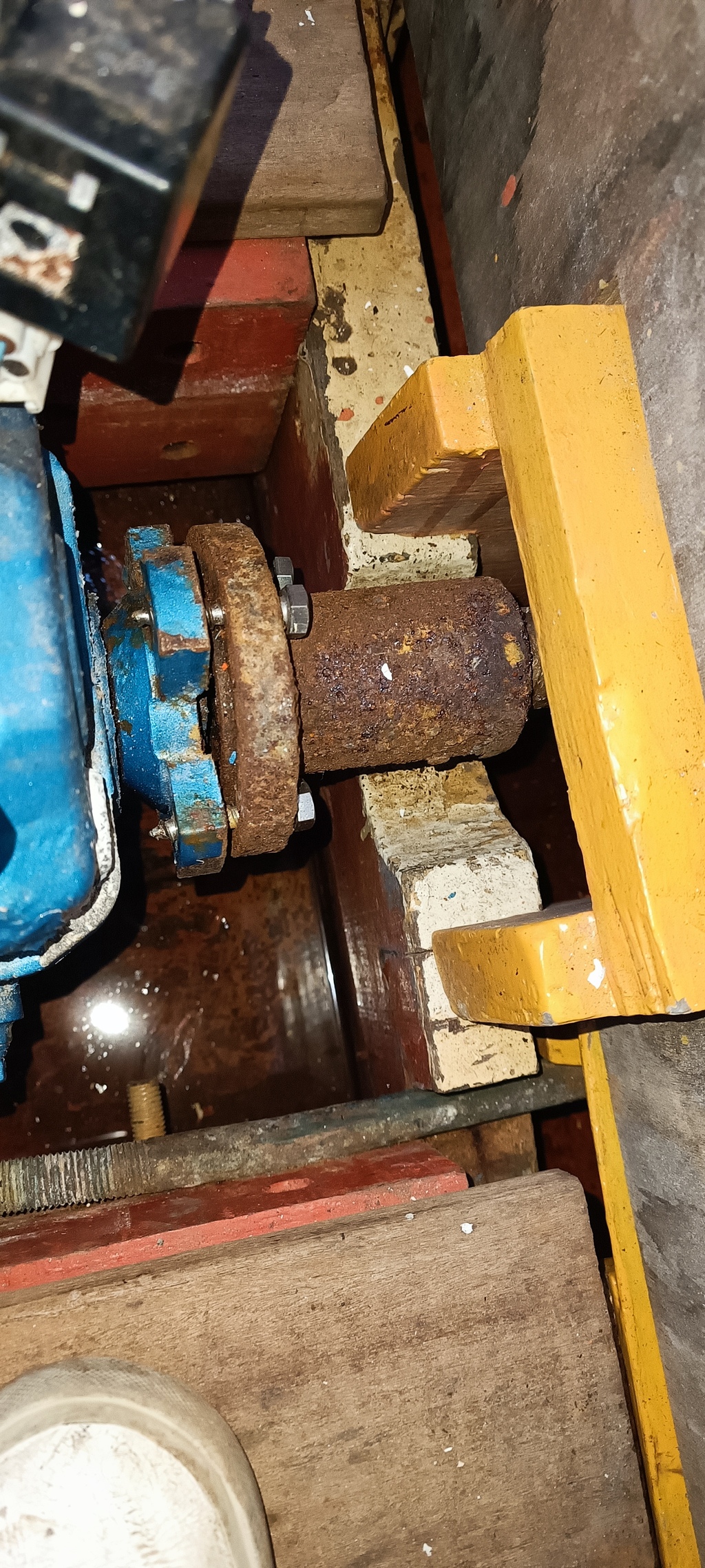

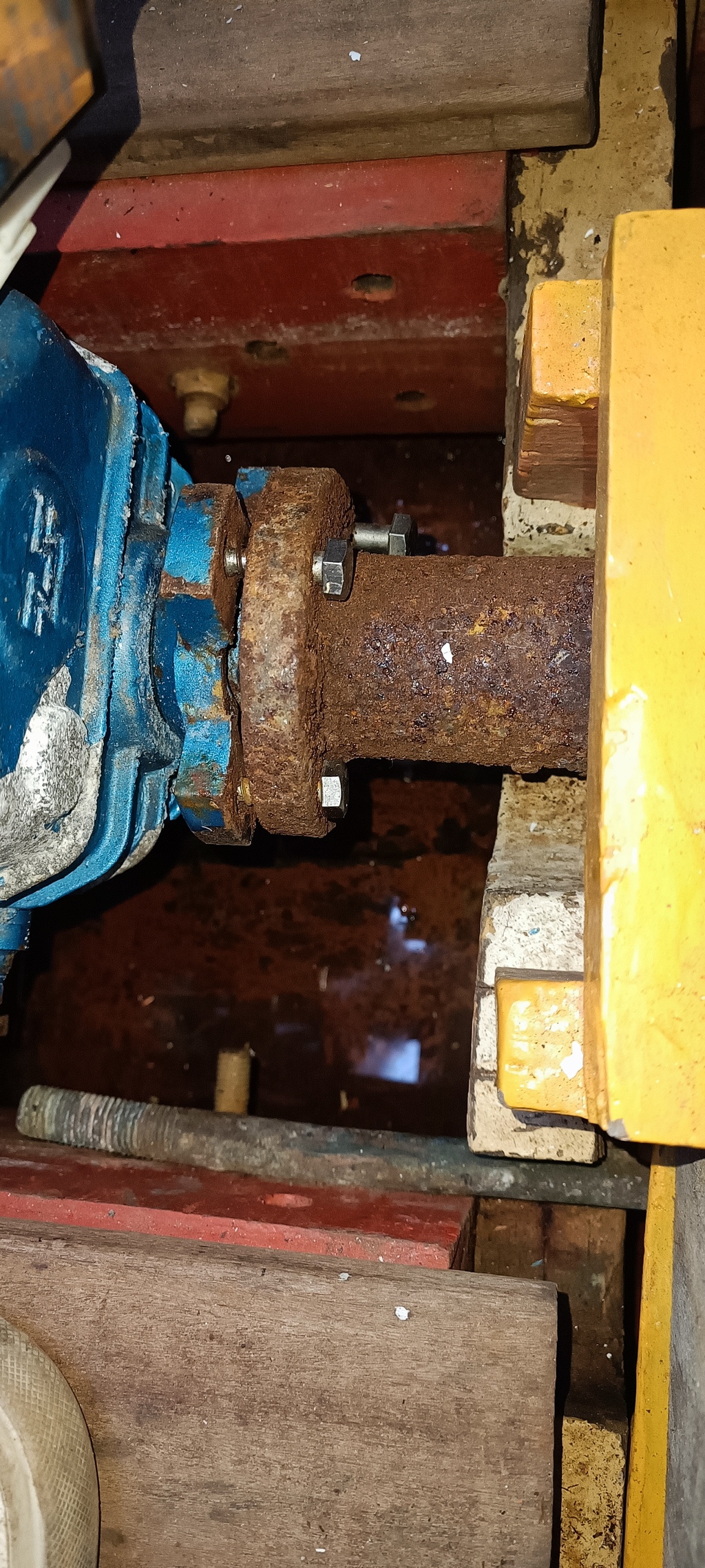

"...Je veux accoupler mon moteur récent, un Nanni N3.21 équipé d'un inverseur TMC40PAC avec un arbre de sortie en croix (4 branches), avec mon arbre d'hélice en place datant de plusieurs décennies. Je vous mets deux photos ci-dessous. L'ancien moteur était un Couach.
J'arrive à aligner les perçages des deux arbres mais ça me paraît impensable de seulement boulonner comme ça les deux brides, sans accouplement élastique ou tourteau d'accouplement adapté au twindisc. Est-ce que vous pourriez m'éclairer sur la façon de procéder pour cette installation?...".

Au vu de tes photos et de tes questions:
1°) Il faudrait connaître à minima le diamétre de l'arbre ...(D22 ou D25).

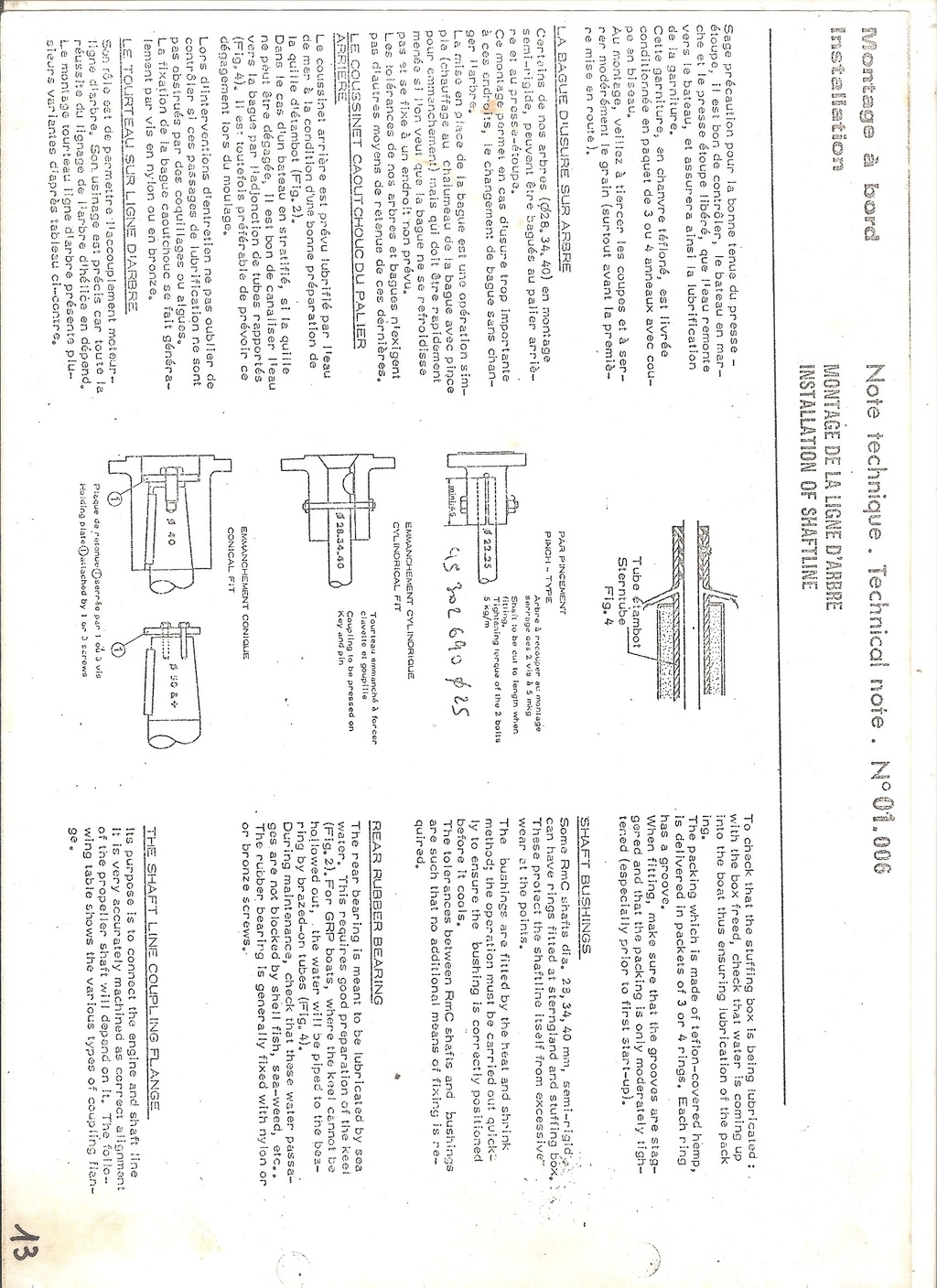

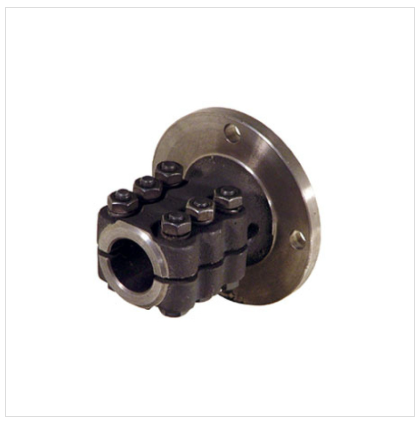

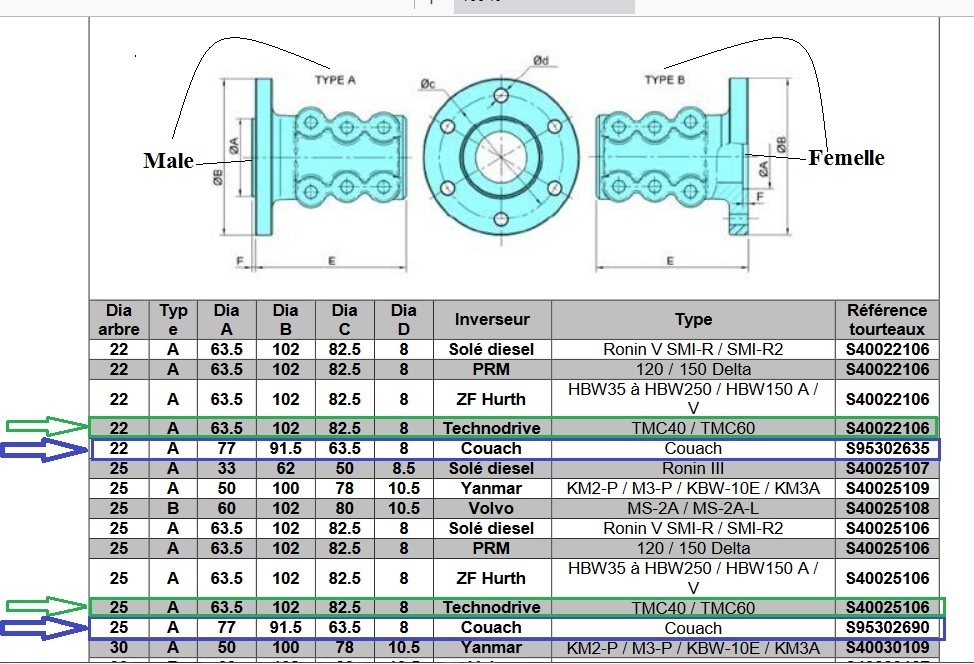

2°) Tu as un tourteau inverseur TMC40 d'un coté (moteur Nanni 3.21), et un tourteau hélice du moteur Couach de l'autre . De part leurs usinages différents , ces 2 tourteaux ne peuvent pas s'assembler! .
Il faut mettre un nouveau tourteau hélice de TMC40, en lieu et place de celui prévu pour le moteur Couach.
3°) Il semblerait que ton tourteau actuel sur l'hélice (ancien moteur Couach) soit un tourteau conique avec clavette: assemblage Couach...(peut-être galère pour l'enlever !).
4°) Sauf si c'est pour un bateau acier, pour ce type de moteur (Nanni 3.21) le simple assemblage direct des 2 tourteaux est amplement suffisant.
5°) l'assemblage des 2 tourteaux (mâle et femelle) se fait par des boulons... et non pas par des tire-fonds comme sur les photos !
6°) l'assemblage final des 2 tourteaux, ne se fera que quand le tourteau moteur sera parfaitement aligné avec le tourteau hélice !
7°) l'helice montée avec le moteur Couach (sens anti-horaire) devra être changée (sens horaire).
Mamita

La règle de base c'est qu'un arbre doit être supporté par 2 paliers et avoir une butée . Quand on rajoute un accouplement elastique cela revient à avoir 2 arbres. En cas d'une simple rotule il faut que l'accouplement soit capable de transmettre la poussée de l'hélice au moteur et que la butée du moteur soit dimensionnée pour et que lignage soit parfait et un palier proche de la rotule. Je ne peux que te conseiller de bien étudier la ligne de transmission dans son ensemble
